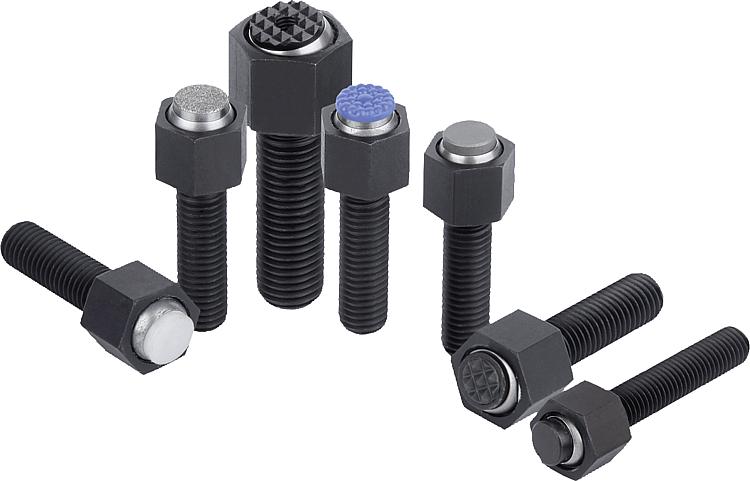

02007Kendinden ayarlanan destekler ayarlanabilir, O-halkalı ve... |
geri |
|
|
AçıklamaMalzeme:Gövde: Islah çeliği.
Küre: Paslanmaya ve asitlere karşı dayanıklı çelik.
Eleman:
Form C, F, M: Takım çeliği.
Form K: POM.
Form E: Paslanmaz çelik.
Form O: Elmas yüzeyli paslanmaz çelik.
Form P: Poliüretan yüzeyli paslanmaz çelik.Model:Gövde: Temperlenmiş ve perdahlı.
Küre: Sertleştirilmiş ve kaplamasız.
Eleman:
Form C, F: Sertleştirilmiş ve perdahlı.
Form M: Sert metal tırtıllı, perdahlı.
Form K: Beyaz.
Form E: Sertleştirilmiş, kaplamasız.
Form O: Elmas yüzeyli, tane büyüklüğü 100 ile eşdeğer.
Form P: Poliüretan yüzeyli, sertlik 60° ShoreBilgi:Kendinden ayarlanan destekler, işlenmemiş ve işlenmiş iş parçalarını desteklemek ve gerdirmek için kullanılır.
Bunun yanı sıra düzenek ve alet yapımında dayanak, destek ve baskı parçaları olarak kullanılırlar.
Küre, silindir başlı cıvata üzerine hafif bir baskı uygulayarak gövdeden çıkartılabilir.
Küre, burulmaya karşı emniyete alınmıştır.Avantajlar:Elemanların değiştirilebilmesi sayesinde yüksek ekonomiklik.
Monte edilmiş olan O-halka, kirleri ve yabancı parçacıkları uzak tutar.
Böylece eşit bir hareket elde edilir.Çizim bilgisi:Form C: Yassı çelik eleman, düz
Form E: Yassı paslanmaz çelik eleman, düz
Form F: Yassı kavrayıcı, tırtıllı
Form K: Yassı POM eleman, düz
Form M: Yassı kavrayıcı, tırtıllı, sert metal
Form O: Elmas yüzeyli paslanmaz çelik eleman
Form P: Poliüretan yüzeyli paslanmaz çelik eleman İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

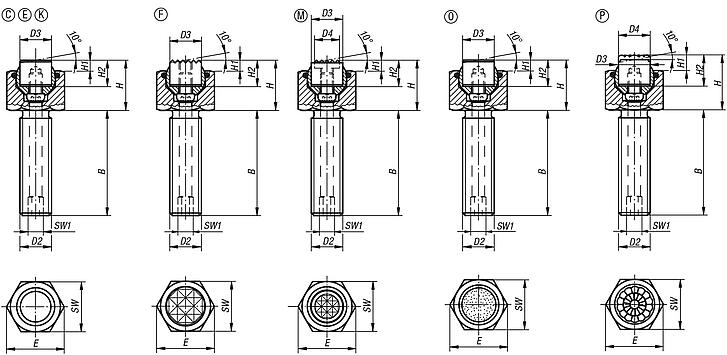

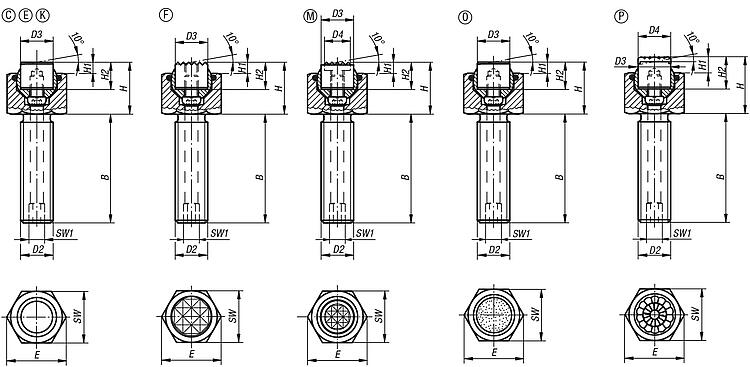

Çizimler (toplu genel bakış) |

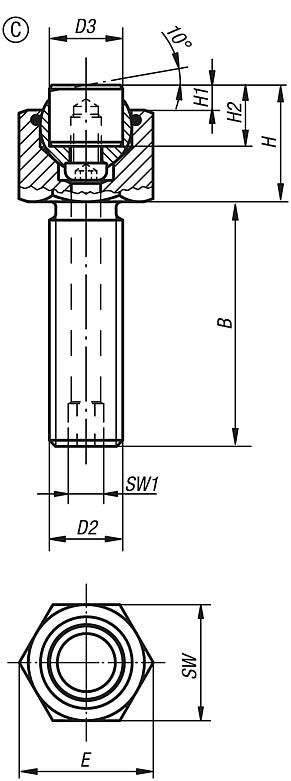

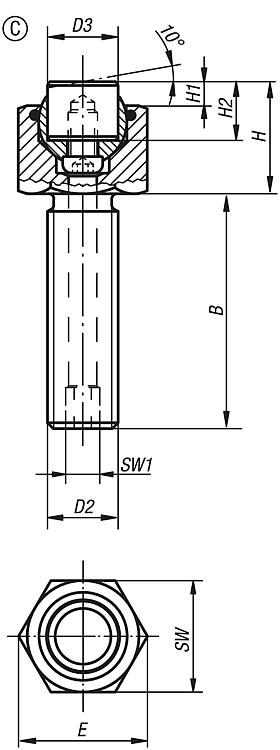

Kendinden ayarlanan destekler, ayarlanabilir, O-halkalı ve değiştirilebilir elemanlı, Form C, yassı çelik eleman,
düz |
daha fazla bilgi |
| Sipariş numarası | Form | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | Bilya ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | Çelik eleman
sipariş numarası | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 02007-110X015 | C | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10108 |  |  | 82,97 € | | | 02007-110X030 | C | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10108 | | | 84,34 € | | | 02007-110X050 | C | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10108 | | | 85,51 € | | | 02007-112X020 | C | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12108 | | | 90,76 € | | | 02007-112X040 | C | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12108 | | | 91,33 € | | | 02007-112X060 | C | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12108 | | | 91,76 € | | | 02007-116X025 | C | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16108 | | | 98,16 € | | | 02007-116X050 | C | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16108 | | | 98,16 € | | | 02007-116X080 | C | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16108 | | | 100,29 € | | | 02007-120X030 | C | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20108 | | | 108,78 € | | | 02007-120X060 | C | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20108 | | | 110,16 € | | | 02007-120X100 | C | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20108 | | | 114,43 € | | | 02007-124X040 | C | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25108 | | | 131,56 € | | | 02007-124X100 | C | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25108 | | | 138,77 € | |
|

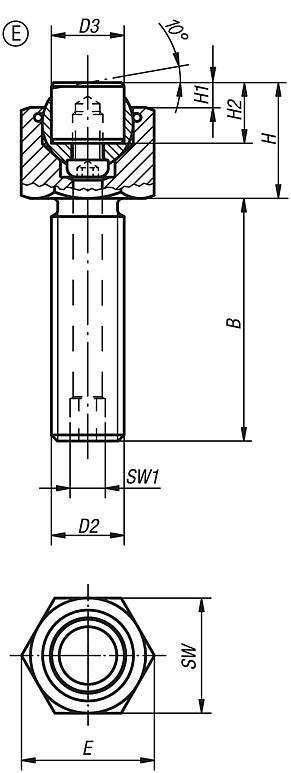

Kendinden ayarlanan destekler, ayarlanabilir, O-halkalı ve değiştirilebilir elemanlı, Form E, paslanmaz çelik eleman, düz |
daha fazla bilgi |
| Sipariş numarası | Form | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | Bilya ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | Paslanmaz çelik eleman
için
sipariş numarası | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 02007-210X015 | E | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10102 | | | 85,87 € | | | 02007-210X030 | E | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10102 | | | 86,89 € | | | 02007-210X050 | E | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10102 | | | 87,96 € | | | 02007-212X020 | E | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12102 | | | 93,85 € | | | 02007-212X040 | E | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12102 | | | 94,93 € | | | 02007-212X060 | E | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12102 | | | 95,50 € | | | 02007-216X025 | E | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16102 | | | 101,22 € | | | 02007-216X050 | E | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16102 | | | 102,24 € | | | 02007-216X080 | E | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16102 | | | 103,86 € | | | 02007-220X030 | E | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20102 | | | 113,10 € | | | 02007-220X060 | E | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20102 | | | 114,68 € | | | 02007-220X100 | E | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20102 | | | 119,46 € | | | 02007-224X040 | E | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25102 | | | 139,79 € | | | 02007-224X100 | E | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25102 | | | 146,81 € | |
|

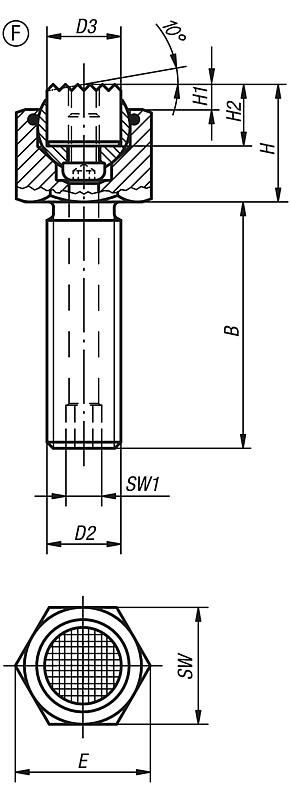

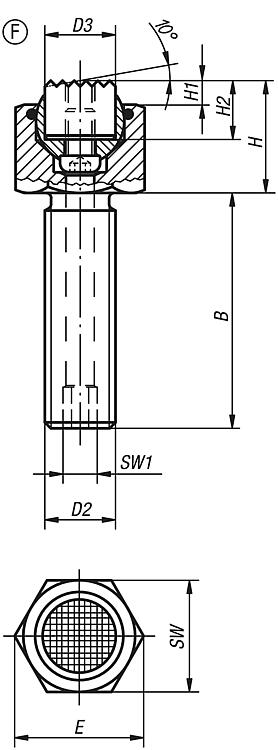

Kendinden ayarlanan destekler, ayarlanabilir, O-halkalı ve değiştirilebilir elemanlı, Form F, yassı tutucu tampon, tırtıllı |
daha fazla bilgi |
| Sipariş numarası | Form | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | Bilya ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | Gripper
sipariş numarası | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 02007-310X015 | F | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-1010 | | | 93,29 € | | | 02007-310X030 | F | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-1010 | | | 94,65 € | | | 02007-310X050 | F | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-1010 | | | 95,77 € | | | 02007-312X020 | F | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-1210 | | | 100,95 € | | | 02007-312X040 | F | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-1210 | | | 101,53 € | | | 02007-312X060 | F | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-1210 | | | 101,90 € | | | 02007-316X025 | F | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-1610 | | | 113,21 € | | | 02007-316X050 | F | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-1610 | | | 113,21 € | | | 02007-316X080 | F | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-1610 | | | 115,32 € | | | 02007-320X030 | F | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-2010 | | | 125,63 € | | | 02007-320X060 | F | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-2010 | | | 126,96 € | | | 02007-320X100 | F | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-2010 | | | 131,27 € | | | 02007-324X040 | F | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-2510 | | | 153,43 € | | | 02007-324X100 | F | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-2510 | | | 160,66 € | |
|

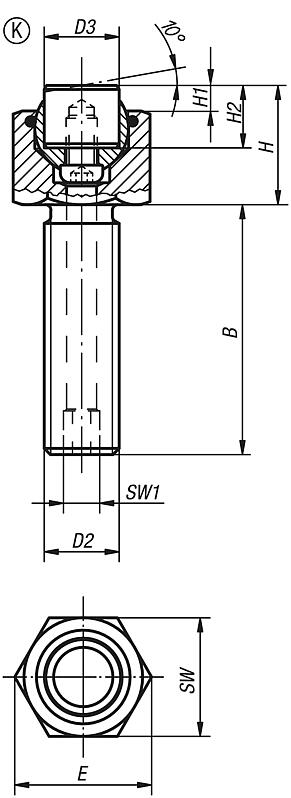

Kendinden ayarlanan destekler, ayarlanabilir, O-halkalı ve değiştirilebilir elemanlı, Form K, yassı POM eleman, düz |
daha fazla bilgi |
| Sipariş numarası | Form | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | Bilya ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | Sipariş numarası
POM eleman için | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 02007-710X015 | K | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 4 | 07113-10109 | | | 82,47 € | | | 02007-710X030 | K | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 4 | 07113-10109 | | | 83,82 € | | | 02007-710X050 | K | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 4 | 07113-10109 | | | 84,99 € | | | 02007-712X020 | K | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 7 | 07113-12109 | | | 90,31 € | | | 02007-712X040 | K | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 7 | 07113-12109 | | | 90,90 € | | | 02007-712X060 | K | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 7 | 07113-12109 | | | 91,29 € | | | 02007-716X025 | K | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 14 | 07113-16109 | | | 97,76 € | | | 02007-716X050 | K | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 14 | 07113-16109 | | | 97,76 € | | | 02007-716X080 | K | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 14 | 07113-16109 | | | 99,90 € | | | 02007-720X030 | K | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 27 | 07113-20109 | | | 108,39 € | | | 02007-720X060 | K | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 27 | 07113-20109 | | | 109,74 € | | | 02007-720X100 | K | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 27 | 07113-20109 | | | 114,01 € | | | 02007-724X040 | K | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 47 | 07113-25109 | | | 131,05 € | | | 02007-724X100 | K | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 47 | 07113-25109 | | | 138,28 € | |
|

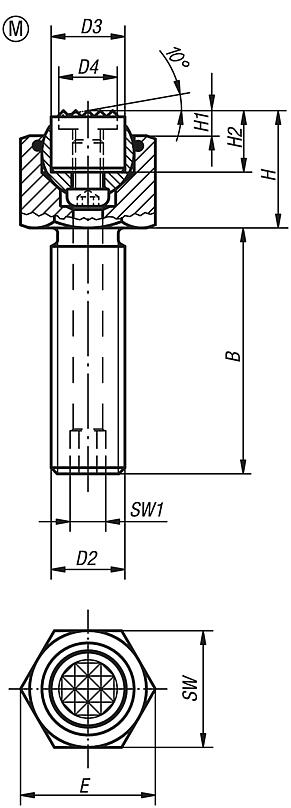

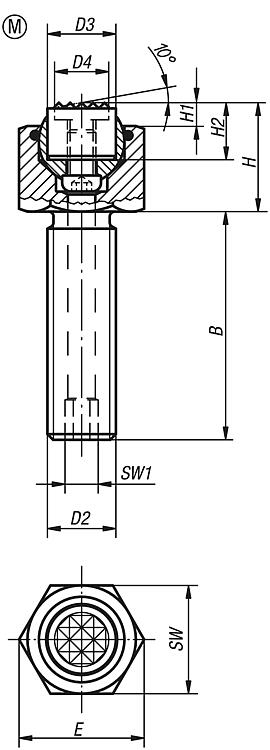

Kendinden ayarlanan destekler, ayarlanabilir, O-halkalı ve değiştirilebilir elemanlı, Form M, yassı tutucu tampon, sert metal tırtıllı |
daha fazla bilgi |
| Sipariş numarası | Form | B | D2 | D3 | D4 | H | H1 | H2 | E | SW | SW1 | Bilya ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | Gripper
sipariş numarası | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 02007-910X015 | M | 15 | M10 | 10 | 7,9 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10107 | | | 93,55 € | | | 02007-910X030 | M | 30 | M10 | 10 | 7,9 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10107 | | | 94,90 € | | | 02007-910X050 | M | 50 | M10 | 10 | 7,9 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10107 | | | 96,08 € | | | 02007-912X020 | M | 20 | M12 | 12 | 9,5 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12107 | | | 101,17 € | | | 02007-912X040 | M | 40 | M12 | 12 | 9,5 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12107 | | | 101,73 € | | | 02007-912X060 | M | 60 | M12 | 12 | 9,5 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12107 | | | 102,12 € | | | 02007-916X025 | M | 25 | M16 | 16 | 12,7 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16107 | | | 113,38 € | | | 02007-916X050 | M | 50 | M16 | 16 | 12,7 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16107 | | | 113,38 € | | | 02007-916X080 | M | 80 | M16 | 16 | 12,7 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16107 | | | 115,52 € | | | 02007-920X030 | M | 30 | M20 | 20 | 15,9 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20107 | | | 126,60 € | | | 02007-920X060 | M | 60 | M20 | 20 | 15,9 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20107 | | | 127,98 € | | | 02007-920X100 | M | 100 | M20 | 20 | 15,9 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20107 | | | 132,26 € | | | 02007-924X040 | M | 40 | M24 | 25 | 19 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25107 | | | 158,87 € | | | 02007-924X100 | M | 100 | M24 | 25 | 19 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25107 | | | 166,09 € | |
|

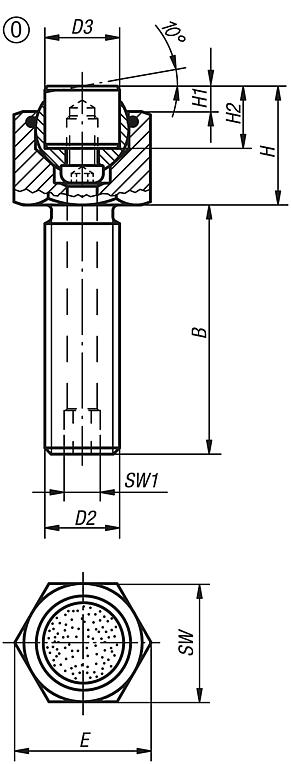

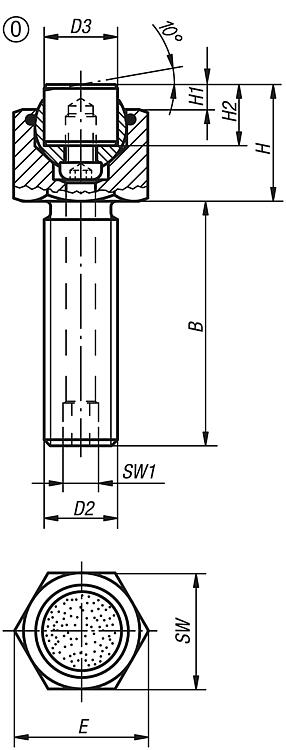

Kendinden ayarlanan destekler, ayarlanabilir, O-halkalı ve değiştirilebilir elemanlı, Form O, elmas yüzeyli paslanmaz çelik eleman |
daha fazla bilgi |
| Sipariş numarası | Form | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | Bilya ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | Paslanmaz çelik eleman için
sipariş numarası
Elmas yüzey | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 02007-510X015 | O | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10105 | | | 89,40 € | | | 02007-510X030 | O | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10105 | | | 90,42 € | | | 02007-510X050 | O | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10105 | | | 91,48 € | | | 02007-512X020 | O | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12105 | | | 98,66 € | | | 02007-512X040 | O | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12105 | | | 99,73 € | | | 02007-512X060 | O | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12105 | | | 100,27 € | | | 02007-516X025 | O | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16105 | | | 108,86 € | | | 02007-516X050 | O | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16105 | | | 109,86 € | | | 02007-516X080 | O | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16105 | | | 111,47 € | | | 02007-520X030 | O | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20105 | | | 121,65 € | | | 02007-520X060 | O | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20105 | | | 123,25 € | | | 02007-520X100 | O | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20105 | | | 128,11 € | | | 02007-524X040 | O | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25105 | | | 150,98 € | | | 02007-524X100 | O | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25105 | | | 157,95 € | |
|
Kendinden ayarlanan destekler, ayarlanabilir, O-halkalı ve değiştirilebilir elemanlı, Form P, poliüretan yüzeyli paslanmaz çelik eleman |
daha fazla bilgi |
| Sipariş numarası | Form | B | D2 | D3 | D4 | H | H1 | H2 | E | SW | SW1 | Bilya ø | Paslanmaz çelik eleman için
sipariş numarası
Poliüretan yüzey | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 02007-620X030 | P | 30 | M20 | 20 | 21 | 26 | 6 | 12 | 34,6 | 30 | 8 | 23 | 07113-20126 | | | 120,47 € | | | 02007-620X060 | P | 60 | M20 | 20 | 21 | 26 | 6 | 12 | 34,6 | 30 | 8 | 23 | 07113-20126 | | | 122,06 € | | | 02007-616X080 | P | 80 | M16 | 16 | 16 | 25 | 6 | 12 | 27,7 | 24 | 6 | 20 | 07113-16126 | | | 109,78 € | | | 02007-610X030 | P | 30 | M10 | 10 | 10 | 19 | 6 | 12 | 19,6 | 17 | 3 | 13 | 07113-10126 | | | 90,13 € | | | 02007-624X100 | P | 100 | M24 | 25 | 27 | 32 | 6 | 12 | 41,6 | 36 | 10 | 28 | 07113-25126 | | | 156,06 € | | | 02007-610X050 | P | 50 | M10 | 10 | 10 | 19 | 6 | 12 | 19,6 | 17 | 3 | 13 | 07113-10126 | | | 91,17 € | | | 02007-616X050 | P | 50 | M16 | 16 | 16 | 25 | 6 | 12 | 27,7 | 24 | 6 | 20 | 07113-16126 | | | 108,18 € | | | 02007-612X040 | P | 40 | M12 | 12 | 13 | 21 | 6 | 12 | 21,9 | 19 | 5 | 15 | 07113-12126 | | | 98,81 € | | | 02007-616X025 | P | 25 | M16 | 16 | 16 | 25 | 6 | 12 | 27,7 | 24 | 6 | 20 | 07113-16126 | | | 107,18 € | | | 02007-612X060 | P | 60 | M12 | 12 | 13 | 21 | 6 | 12 | 21,9 | 19 | 5 | 15 | 07113-12126 | | | 99,38 € | | | 02007-624X040 | P | 40 | M24 | 25 | 27 | 32 | 6 | 12 | 41,6 | 36 | 10 | 28 | 07113-25126 | | | 149,04 € | | | 02007-610X015 | P | 15 | M10 | 10 | 10 | 19 | 6 | 12 | 19,6 | 17 | 3 | 13 | 07113-10126 | | | 89,10 € | | | 02007-620X100 | P | 100 | M20 | 20 | 21 | 26 | 6 | 12 | 34,6 | 30 | 8 | 23 | 07113-20126 | | | 126,85 € | | | 02007-612X020 | P | 20 | M12 | 12 | 13 | 21 | 6 | 12 | 21,9 | 19 | 5 | 15 | 07113-12126 | | | 97,76 € | |
|
