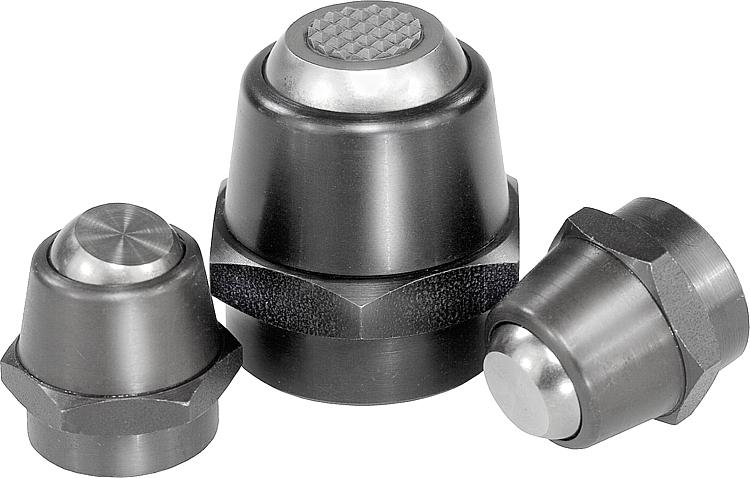

02001Kendinden ayarlanan destekler eğim açısı 14° ve 20° |
geri |
|
|
AçıklamaMalzeme:Gövde: Çelik.
Küre: Paslanmaya ve asitlere karşı dayanıklı çelik.
Form M sert metal elemanlı.Model:Gövde: Perdahlı, Küre: Kaplamasız.Bilgi:Kendinden ayarlanan destekler, işlenmemiş ve işlenmiş iş parçalarını desteklemek ve gerdirmek için kullanılır. Bunun yanı sıra düzenek ve alet yapımında dayanak, destek ve baskı parçaları olarak kullanılırlar.
Patent kaydı yapılmıştır.
D2 dişlisine setskurlar veya pimli cıvatalar vidalanabilir ve yapıştırılabilir. Böylelikle kolaylıkla dıştan dişlisi olan bir kendinden ayarlanan destek elde edilir.
Küre, burulmaya karşı emniyete alınmıştır.Avantajlar:- Kendinden ayarlanan destek döndürülebilir.
- Büyük yük kuvvetlerini taşıma özelliğine sahiptir.
- Monte edilmiş olan O-halka, kirleri ve yabancı parçacıkları uzak tutar. Böylelike güvenli bir fonksiyon sağlanır.Çizim bilgisi:Form C: Yassı küre, düz
Form M: Yassı küre, tırtıllı, sert metal İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |
Kendinden ayarlanan destekler, eğim açısı 14° ve 20°, Form C, yassı küre, düz |
daha fazla bilgi |
| Sipariş numarası | Form | α | D1 | D2 | D3 | H | H2 | T | E | SW | Bilya ø | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 02001-1061 | C | 14° | 12 | M6 | 7 | 17,5 | 12,5 | 6 | 19,6 | 17 | 10 | 14 |  | | 57,48 € | | | 02001-106 | C | 14° | 16 | M6 | 7 | 17,5 | - | 6 | 19,6 | 17 | 10 | 14 | | | 57,58 € | | | 02001-108 | C | 20° | 22 | M8 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 57,58 € | | | 02001-1101 | C | 20° | 18 | M10 | 11 | 26 | 20 | 9 | 27,7 | 24 | 16 | 34 | | | 76,16 € | | | 02001-110 | C | 20° | 22 | M10 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 76,23 € | | | 02001-112 | C | 20° | 22 | M12 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 76,23 € | | | 02001-1161 | C | 20° | 26 | M16 | 18 | 40 | 30 | 15 | 41,6 | 36 | 25 | 90 | | | 105,13 € | | | 02001-116 | C | 20° | 34 | M16 | 18 | 40 | - | 15 | 41,6 | 36 | 25 | 90 | | | 104,82 € | | | 02001-120 | C | 20° | 34 | M20 | 18 | 40 | - | 15 | 41,6 | 36 | 25 | 90 | | | 104,82 € | |
|

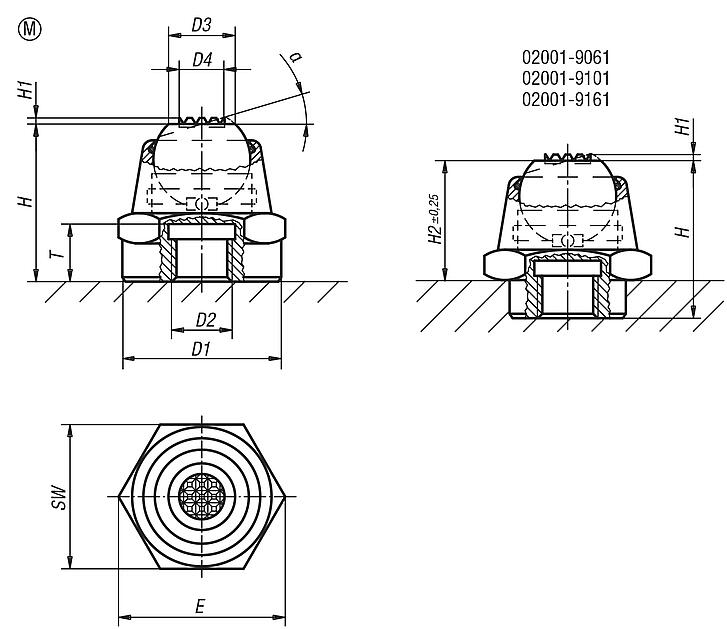

Kendinden ayarlanan destekler, eğim açısı 14° ve 20°, Form M, yassı küre, tırtıllı, sert metal |
daha fazla bilgi |
| Sipariş numarası | Form | α | D1 | D2 | D3 | D4 | H | H1 | H2 | E | T | Bilya ø | SW | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 02001-9061 | M | 14° | 12 | M6 | 7 | 6,35 | 17,5 | 0,6 | 12,5 | 19,6 | 6 | 10 | 17 | 14 | | | 77,97 € | | | 02001-906 | M | 14° | 16 | M6 | 7 | 6,35 | 17,5 | 0,6 | - | 19,6 | 6 | 10 | 17 | 14 | | | 77,83 € | | | 02001-908 | M | 20° | 22 | M8 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 77,83 € | | | 02001-9101 | M | 20° | 18 | M10 | 11 | 7,5 | 26 | 0,8 | 20 | 27,7 | 9 | 16 | 24 | 34 | | | 100,56 € | | | 02001-910 | M | 20° | 22 | M10 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 100,11 € | | | 02001-912 | M | 20° | 22 | M12 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 100,11 € | | | 02001-9161 | M | 20° | 26 | M16 | 18 | 12,7 | 40 | 0,9 | 30 | 41,6 | 15 | 25 | 36 | 90 | | | 129,81 € | | | 02001-916 | M | 20° | 34 | M16 | 18 | 12,7 | 40 | 0,9 | - | 41,6 | 15 | 25 | 36 | 90 | | | 129,78 € | | | 02001-920 | M | 20° | 34 | M20 | 18 | 12,7 | 40 | 0,9 | - | 41,6 | 15 | 25 | 36 | 90 | | | 129,78 € | |
|
