Bilyalı makara modelleri |
Som çelik gövdeli bilyalı makaralar |
Som ve galvaniz kaplamalı çelik gövdeler özellikle ağır yük görevlerine icap etmektedir ve güçlü çarpma yüklenmeleri halinde ve aşırı koşullar altında da işlevlerini kaybetmezler. Som çelik gövdeli norelem bilyalı makaralar 15.000 N değerinde ağır yüklere kadar kullanılabilir ve bu model ile bu yüklere dayanılabilir ve nakledilebilir. |
Bilyalı makaralar mini |

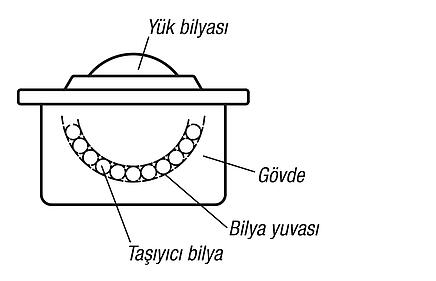

Bir diğer sürümü norelem Bilyalı makaralar mini modeliyle sunuyor. Bu özel model özellikle ölçüm aletlerinde, temiz oda alanında malzemelerin nakliyatında ve minyatür mekaniklerde kullanılmaktadır. Bilyalı makaralar, dahil edilmiş yatak çanağı, bir kapak, bir yük bilyası ve birkaç taşıyıcı bilyadan meydana gelmektedir. Bilyalı makaralar mini norelem çevrimiçi mağazasında bir çelik ve paslanmaz çelik modeli olarak alınabilir. |
Çelik sac gövdeli bilyalı makaralar |
norelem’in çelik sac gövdeli bilyalı makaraları olan modelleri, bir keçe contayla donatılmıştır. Bu keçe contalar, kirlerin meydana gelmesini azaltmaktadır. Gövdelerde ihtiyaca göre galvaniz kaplama çelik ve paslanmaz çelik arasında seçilebilir. |
Yük bilyası |
Bir yük bilyası müşteriye bir ilave seçenek sunuyor. Çelik ve paslanmaz çelik modellerinden hariç olarak bir poliamid yük bilyasını almayı seçebilirsiniz.Poliamidden bilyalı makaralar (Plastik yük bilyası) Özellikle cam veya polisajlı alüminyum ve çelik saclar gibi hassas ürünlerin nakliyatı için uygundur. |
Bilyalı makaralar, ağır yük, dış alan için |
Som çelik bilyalı makaralar çarpma yüklenmelerinde uzun kullanım ömrü için tasarlanmıştır. Tüm birimler som çelik gövde ve sertleştirilmiş yüzey ile teslim ediliyor. Birçok kendini temizleme aralıkları dolayısıyla bilyalı makaralar çok yüksek kendini temizleme seviyesine sahiptir. Dolayısıyla özellikle dış tesislerde kullanılmaları için uygundurlar. |
Bilyalı makaralar, setskurlu |
Bu Bilyalı makaralar büyük destek alanına sahiptir. Delik sabitlemesi dolayısıyla yüksek seviyede sağlamlık ve taşıma yeteneğine sahipler. Taşıma bilyasının şekillendirilmiş silme contası dış tarafta kalmaktadır. |
Sabitleme elemanlı/sabitleme delikli bilyalı makaralar |
Tespitleme elemanlı bilyalı makaralar veya Tespitleme deliği (gövdesiz) işlev tarafından kolayca monte edilebilir ve sökülebilir. Tespitleme elemanlı bilyalı makaraların tespitlenmesi yaylı tırnaklar üzerinden gerçekleşir. Bunlar, montaj deliğinde büyük toleranslara izin verir. |
Bilyalı makaralar, yay elemanlı |
Yay elemanlı bilyalı makaralar, çalışma yüzeyi pürüzlü olan malların taşıması esnasında eşit bir yük dağılımı sağlar. Baskı makineleri, kenar kıvırma presleri gibi makinelerde kullanım esnasında eleman, işleme çalışması sona erdikten sonra tekrar öne yaylanır ve iş parçası yuvarlanabilir. |
Tolerans halkaları |
Tolerans halkalarının kullanılması sayesinde bağlanacak olan parçalar arasında daha büyük bir tolerans alanı mümkündür. Bilyalı makaralar, hızlı ve maliyet bakımından tasarruflu bir şekilde monte edilebilir. |
Montaj uyarıları ve teknik veriler |
Montaj uyarıları ve teknik veriler norelem bilyalı makaralar (95000) Veri sayfasından alınabilir. |
Bilyalı rulmanlara binen yükün tayin edilmesi |
| Bir bilyalı rulmana binen yükün tayin edilmesi için taşınan malın ağırlığı 3'e bölünür. Yük taşıma bilyaların düzeni iyi oluşturulduğunda, taşınan malın özelliğine bağlı olarak taşıyıcı bilyalı rulman sayısıyla da hesaplama yapılabilir. |
Bilyalı rulmanların yerleşimi |
| Bilyalı rulmanların yerleşimi, taşınan yükün temel yüzeyini esas alır. Kasa tabanları gibi düz ve tek parça temel yüzeyine sahip yüklerde bilyalı rulman mesafesi, en küçük kenar uzunluğu 2,5'a bölünerek hesaplanır. |
Taşıma hızı ve yük katsayısı |
| Taşıma hızı olarak 1 m/sn. önerilir. Poliamid yük taşıma bilyalarında 0,25 m/sn seviyesinde bir hız önerilir. Belirtilen yük katsayıları, tüm montaj pozisyonları için geçerlidir ve yük taşıma bilyasının 106 defa dönmesine karşılık gelir. 1 m/sn. üzeri hızlarda uzun süreli kullanımda, özellikle çapları (Ø) 60 ile 90 arası olan bilyalarda, binen yüke bağlı olarak sıcaklığın yükselebileceği ve çalışma ömrünün kısalabileceği dikkate alınmalıdır. |
Kullanım ömrünü hesaplama |
L =(C/F)³ x 10⁶ Devir
L = Kullanım ömrü
C = Yük katsayısı (N)
F = Yük (N)
|
Dikkat: Yüksek sıcaklık- yağlama maddesi kullanın (bakın Veri sayfası bilyalı makaralar )(95000). |
Sıcaklık dayanımı |
| Keçe contalı bilyalı rulmanlarda sıcaklık direnci 100 °C sürekli sıcaklığa eşdeğerdir. 100 °C üzerindeki sıcaklıklarda, sadece keçe contasız çelik yük taşıma bilyalı, galvaniz kaplama olmayan bilyalı rulmanlar kullanılabilir. Yük katsayısının azalmasını dikkate alın! Yük katsayısını sıcaklık katsayısı (tablo) ile çarpın. |
Yay elemanlı bilyalı rulmanlarda bilyalı rulmanlara binen yükün tayin edilmesi |
| Bu tip bilyalı rulmanlarda, boyut seçimi için "Ön gerilme kuvveti" bölümünde sunulan değerler belirleyicidir. Taşınan malın ağırlığı, taşıyıcı bilyalı rulman sayısı ile bölünür. |
