        Bilyalı makaralar, yay elemanlı

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik galvaniz kaplama.Bilgi:Yay elemanlı bilyalı makaralar, çalışma yüzeyi pürüzlü olan malların taşıması esnasında eşit bir yük dağılımı sağlar.
Baskı makineleri, kenar kıvırma presleri gibi makinelerde kullanım esnasında eleman, işleme çalışması sona erdikten sonra tekrar öne yaylanır ve iş parçası yuvarlanabilir.

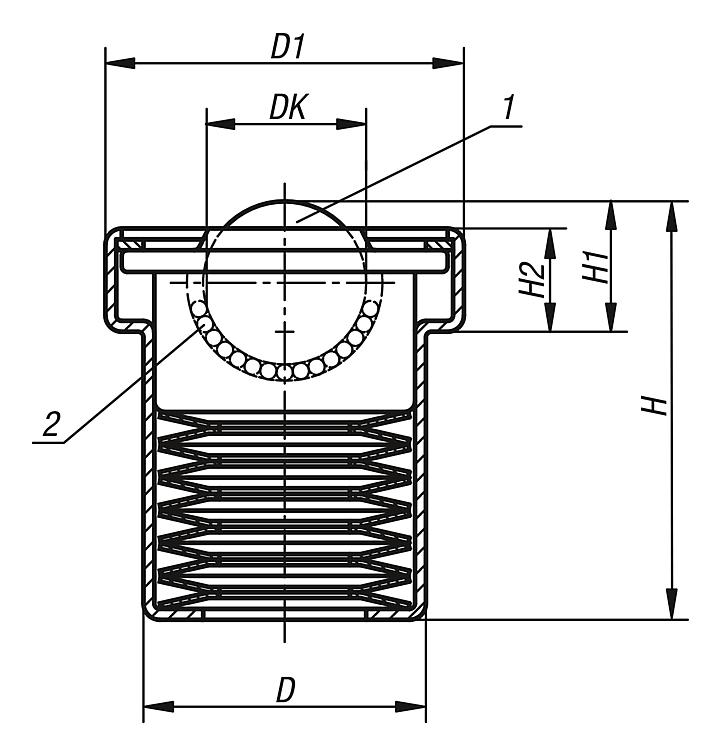

Nihai kuvvette (N) bilyalı makara tamamen içeri girer.Çizim bilgisi:

1) Yük bilyası
2) Taşıyıcı bilya

Form B: Kapak ve gövde: galvaniz kaplama, bilyalar: çelik
Form C: Kapak ve gövde: galvaniz kaplama, bilyalar: paslanmaz çelik

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 95154 Bilyalı makaralar, yay elemanlı

249 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	DK	D	D1	H	H1	H2	Ön germe kuvveti (N)	Nihai kuvvet (N)	Ön germe kuvveti ve nihai kuvvet için tolerans (%)	Fiyat
95154-122	B	22,2	39	50	51,5	18,5	14	730	860	+25 / -7,5	56,60 €
95154-130	B	30	48,2	62	70	24,4	17,7	1350	1600	+15 / -7,5	83,71 €
95154-145	B	45	66,4	85	100,5	35,6	24,2	2280	2770	+15 / -7,5	221,52 €
95154-222	C	22,2	39	50	51,5	18,5	14	730	860	+25 / -7,5	64,35 €
95154-230	C	30	48,2	62	70	24,4	17,7	1350	1600	+15 / -7,5	103,97 €
95154-245	C	45	66,4	85	100,5	35,6	24,2	2280	2770	+15 / -7,5	272,09 €
