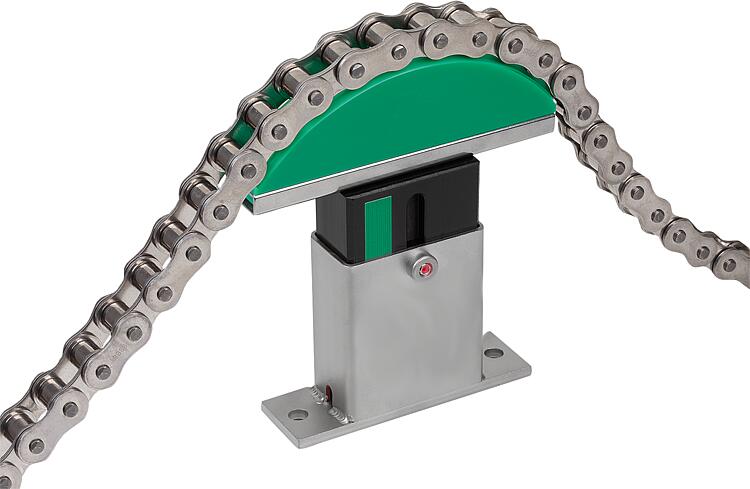

22281-59Boyut 1 zincir gerdirici , paslanmaz çelik kavisli profil ile |
geri |
|
|
AçıklamaMalzeme:Dış gövde ve C-profil paslanmaz çelik.
İç gövde plastik.
Zincir kaydırıcı ultra yüksek moleküler ağırlıklı polietilen PE-UHMW.
Paslanmaz çelik yaylar.Model:Dış gövde yalın.Bilgi:ISO 606 uyarınca makaralı zincirlerin düşük gürültülü ve düşük aşınmalı çalışması için montaja hazır zincir gerdirici. Sağlam paslanmaz çelik gövde uzun bir hizmet ömrü, güvenilir çalışma ve korozyon direnci sunar.
Bir sıkıştırma kuvveti versiyonu ve iki şekli mevcuttur:
Artırılmış yay kuvvetine sahip versiyon: 396 - 60 N.
Form A: Kısa gövde.
Form B: Uzun gövde.
Değişken çalışma yönleri için uzun gövdeli zincir gergisini tavsiye ediyoruz. Bunları sadece güçlendirilmiş yay kuvveti ile teslim ediyoruz.

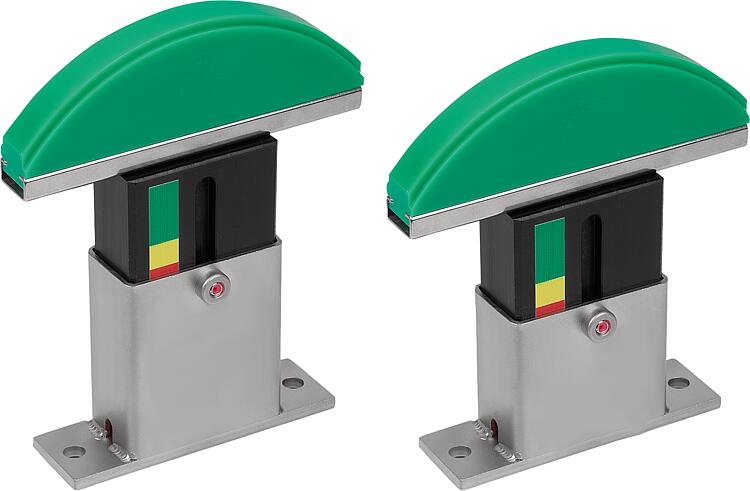

Üç renkli aşınma göstergesi sayesinde kolay aşınma takibi
yeşil: iyi
sarı: hala iyi
kırmızı: yetersiz yay hareketi. Zincir gergisi yeniden ayarlanmalıdır. Tüm ayar seçeneklerinin aralığı artık yeterli ayarlamayı garanti etmiyorsa zincir değiştirilmelidir.Sıcaklık aralığı:-20 °C ile +60 °C arasında (kısa süreliğine +80 °C'ye kadar).Montaj:Tahrik tekerleğinin hemen arkasına montaj, gerdirilecek gevşek açıklığın uzunluğunu en aza indirmek için idealdir. Aşınmayı en aza indirmek için birkaç zincir baklası temas halinde olmalıdır.
Boyut 1 zincir gergisi kilitli durumda teslim edilir. Kilitleme vidaları üzerindeki gergi çekirdeğinin yayları ancak montajdan sonra serbest bırakılır. Bunu yapmak için, üç kilitleme vidasının ortasındakini yaklaşık dört tur gevşetin. İkinci ve üçüncü yaylar sadece gerektiğinde gevşetilir.Aksesuar:Tespitleme braketi 22281-90.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

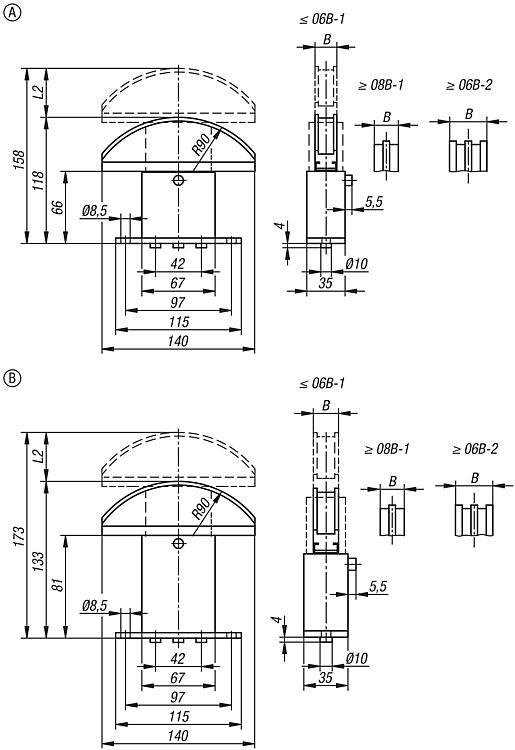

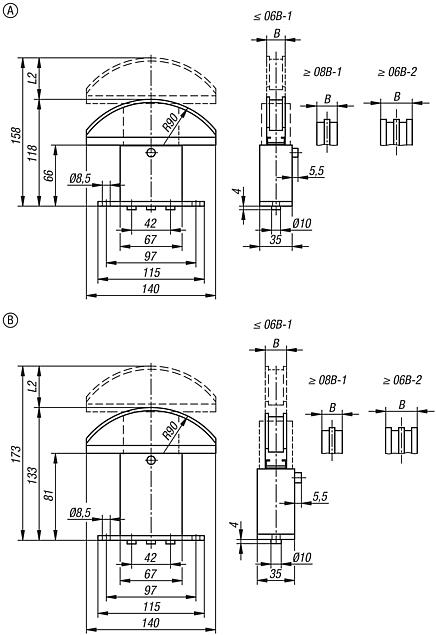

Çizimler (toplu genel bakış) |

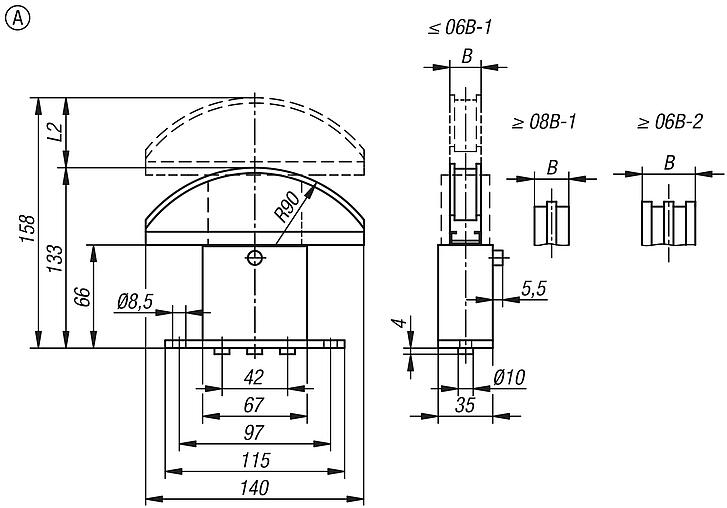

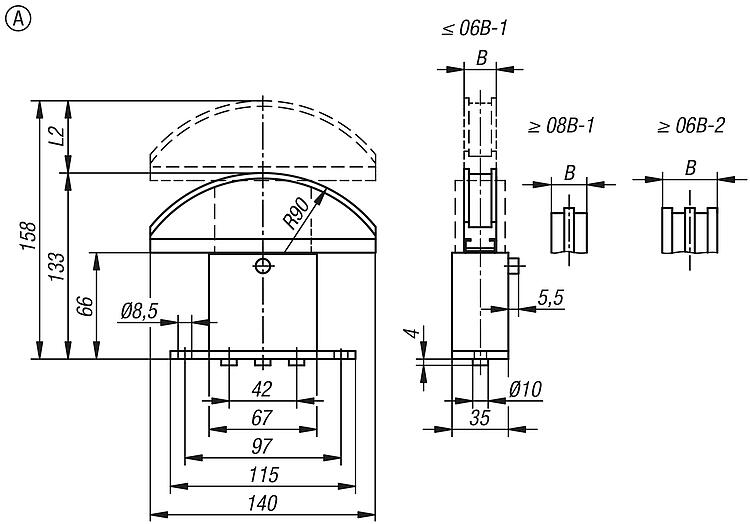

Boyut 1 zincir gerdirici, paslanmaz çelik kavisli profil ile, Form A |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | Boyut | B
| ISO no. | Gerdirme kuvveti
1 yay serbest
(N)
| Gerdirme kuvveti
2 yay serbest
(N)
| Gerdirme kuvveti
3 yay serbest
(N)
| Bağlama
yolu
L2 | Bölümleme İnç | Uygun
tespitleme braketi
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| 22281-59-10612 | A | kısa gövde | 1 | 20 | 06 B-1 | 132-60 | 264-120 | 396-180 | 40 | 3/8X7/32 | 22281-90-20167 |  | | 250,16 € | | | 22281-59-10812 | A | kısa gövde | 1 | 20 | 08 B-1 | 132-60 | 264-120 | 396-180 | 40 | 1/2X5/16 | 22281-90-20167 | | | 250,16 € | | | 22281-59-11012 | A | kısa gövde | 1 | 20 | 10 B-1 | 132-60 | 264-120 | 396-180 | 40 | 5/8X3/8 | 22281-90-20167 | | | 250,16 € | | | 22281-59-11212 | A | kısa gövde | 1 | 20 | 12 B-1 | 132-60 | 264-120 | 396-180 | 40 | 3/4X7/16 | 22281-90-20167 | | | 261,58 € | | | 22281-59-11612 | A | kısa gövde | 1 | 20 | 16 B-1 | 132-60 | 264-120 | 396-180 | 40 | 1X17mm | 22281-90-20167 | | | 266,42 € | | | 22281-59-12012 | A | kısa gövde | 1 | 20 | 20 B-1 | 132-60 | 264-120 | 396-180 | 40 | 1 1/4X3/4 | 22281-90-20167 | | | 290,51 € | | | 22281-59-10622 | A | kısa gövde | 1 | 20 | 06 B-2 | 132-60 | 264-120 | 396-180 | 40 | 3/8X7/32 | 22281-90-20167 | | | 295,37 € | | | 22281-59-10822 | A | kısa gövde | 1 | 20 | 08 B-2 | 132-60 | 264-120 | 396-180 | 40 | 1/2X5/16 | 22281-90-20167 | | | 298,95 € | | | 22281-59-11022 | A | kısa gövde | 1 | 25 | 10 B-2 | 132-60 | 264-120 | 396-180 | 40 | 5/8X3/8 | 22281-90-20167 | | | 303,50 € | | | 22281-59-11222 | A | kısa gövde | 1 | 30 | 12 B-2 | 132-60 | 264-120 | 396-180 | 40 | 3/4X7/16 | 22281-90-20167 | | | 302,32 € | | | 22281-59-11622 | A | kısa gövde | 1 | 45 | 16 B-2 | 132-60 | 264-120 | 396-180 | 40 | 1X17mm | 22281-90-20167 | | | 322,81 € | | | 22281-59-10632 | A | kısa gövde | 1 | 25 | 06 B-3 | 132-60 | 264-120 | 396-180 | 40 | 3/8X7/32 | 22281-90-20167 | | | 306,46 € | | | 22281-59-10832 | A | kısa gövde | 1 | 30 | 08 B-3 | 132-60 | 264-120 | 396-180 | 40 | 1/2X5/16 | 22281-90-20167 | | | 308,81 € | | | 22281-59-11032 | A | kısa gövde | 1 | 40 | 10 B-3 | 132-60 | 264-120 | 396-180 | 40 | 5/8X3/8 | 22281-90-20167 | | | 311,24 € | | | 22281-59-11232 | A | kısa gövde | 1 | 45 | 12 B-3 | 132-60 | 264-120 | 396-180 | 40 | 3/4X7/16 | 22281-90-20167 | | | 341,73 € | |
|

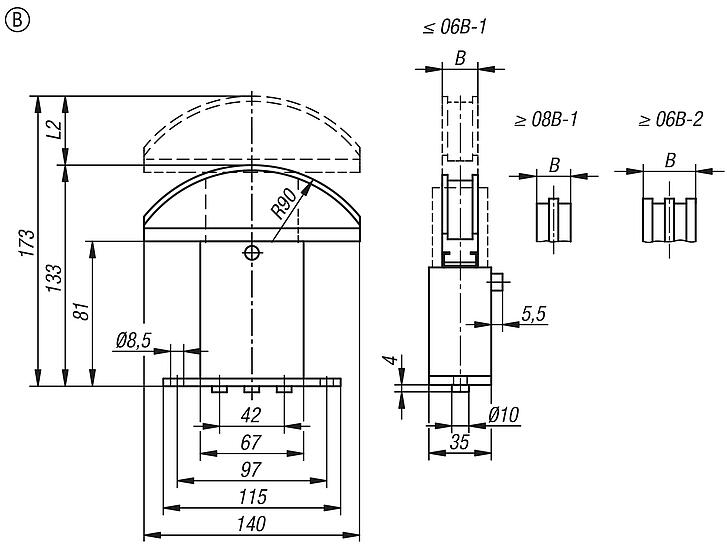

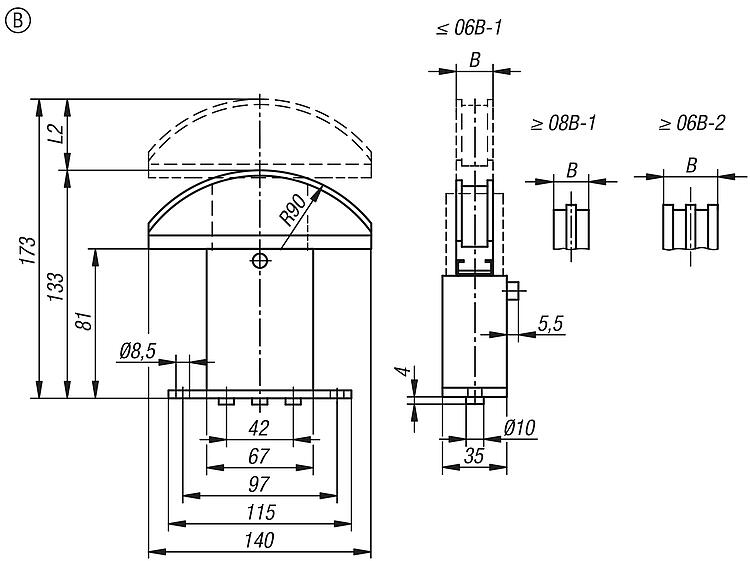

Boyut 1 zincir gerdirici, paslanmaz çelik kavisli profil ile, Form B |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | Boyut | B
| ISO no. | Gerdirme kuvveti
1 yay serbest
(N)
| Gerdirme kuvveti
2 yay serbest
(N)
| Gerdirme kuvveti
3 yay serbest
(N)
| Bağlama
yolu
L2 | Bölümleme İnç | Uygun
tespitleme braketi
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| 22281-59-20612 | B | uzun gövde | 1 | 20 | 06 B-1 | 132-60 | 264-120 | 396-180 | 40 | 3/8X7/32 | 22281-90-20167 | | | 265,33 € | | | 22281-59-20812 | B | uzun gövde | 1 | 20 | 08 B-1 | 132-60 | 264-120 | 396-180 | 40 | 1/2X5/16 | 22281-90-20167 | | | 265,33 € | | | 22281-59-21012 | B | uzun gövde | 1 | 20 | 10 B-1 | 132-60 | 264-120 | 396-180 | 40 | 5/8X3/8 | 22281-90-20167 | | | 265,33 € | | | 22281-59-21212 | B | uzun gövde | 1 | 20 | 12 B-1 | 132-60 | 264-120 | 396-180 | 40 | 3/4X7/16 | 22281-90-20167 | | | 277,14 € | | | 22281-59-21612 | B | uzun gövde | 1 | 20 | 16 B-1 | 132-60 | 264-120 | 396-180 | 40 | 1X17mm | 22281-90-20167 | | | 299,51 € | | | 22281-59-22012 | B | uzun gövde | 1 | 20 | 20 B-1 | 132-60 | 264-120 | 396-180 | 40 | 1 1/4X3/4 | 22281-90-20167 | | | 305,68 € | | | 22281-59-20622 | B | uzun gövde | 1 | 20 | 06 B-2 | 132-60 | 264-120 | 396-180 | 40 | 3/8X7/32 | 22281-90-20167 | | | 310,62 € | | | 22281-59-20822 | B | uzun gövde | 1 | 20 | 08 B-2 | 132-60 | 264-120 | 396-180 | 40 | 1/2X5/16 | 22281-90-20167 | | | 314,53 € | | | 22281-59-21022 | B | uzun gövde | 1 | 25 | 10 B-2 | 132-60 | 264-120 | 396-180 | 40 | 5/8X3/8 | 22281-90-20167 | | | 318,50 € | | | 22281-59-21222 | B | uzun gövde | 1 | 30 | 12 B-2 | 132-60 | 264-120 | 396-180 | 40 | 3/4X7/16 | 22281-90-20167 | | | 326,57 € | | | 22281-59-21622 | B | uzun gövde | 1 | 45 | 16 B-2 | 132-60 | 264-120 | 396-180 | 40 | 1X17mm | 22281-90-20167 | | | 337,66 € | | | 22281-59-20632 | B | uzun gövde | 1 | 25 | 06 B-3 | 132-60 | 264-120 | 396-180 | 40 | 3/8X7/32 | 22281-90-20167 | | | 321,79 € | | | 22281-59-20832 | B | uzun gövde | 1 | 30 | 08 B-3 | 132-60 | 264-120 | 396-180 | 40 | 1/2X5/16 | 22281-90-20167 | | | 325,31 € | | | 22281-59-21032 | B | uzun gövde | 1 | 40 | 10 B-3 | 132-60 | 264-120 | 396-180 | 40 | 5/8X3/8 | 22281-90-20167 | | | 326,57 € | | | 22281-59-21232 | B | uzun gövde | 1 | 45 | 12 B-3 | 132-60 | 264-120 | 396-180 | 40 | 3/4X7/16 | 22281-90-20167 | | | 337,51 € | |
|
