        Yuvarlak ve dört köşe borular

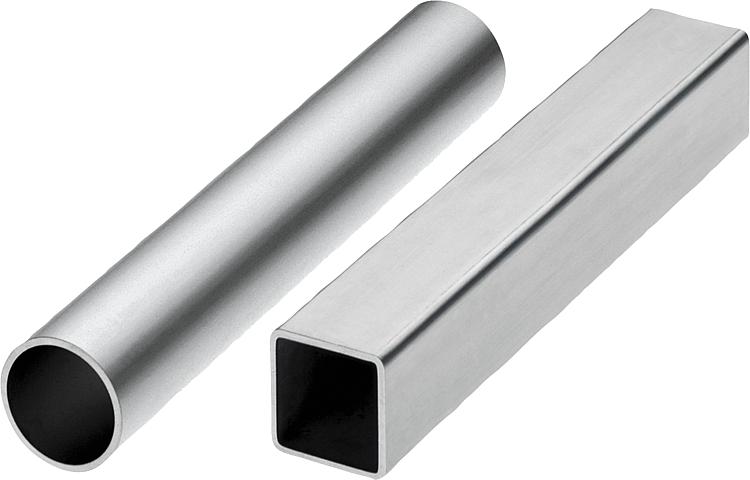

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Çelik 1.0037.
Alüminyu EN AW-6060.Model:Çelik galvaniz kaplama.
Alüminyum eloksitlenmiş.Bilgi:Yuvarlak ve dört köşe boruların üretim toleransları, özel olarak boru gergi sistemine uyarlanmıştır.

*Alüminyum dört köşe boruları 10X10 sadece tam malzeme olarak teslim edilebilir.Talep üzerine:- Müşteriye özel kesim (L maks. 5000 mm)
- Paslanmaz çelik borular (L maks. 3000 mm)
Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 29050 Yuvarlak ve dört köşe borular

178 kB

Termoplastik boru bağlantı sistemi için teknik bilgi

329 kB

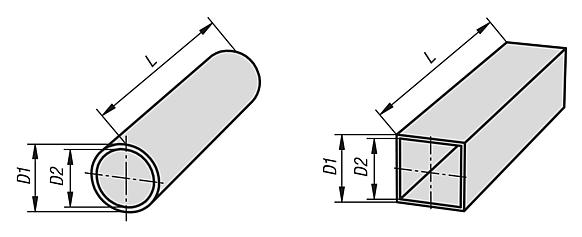

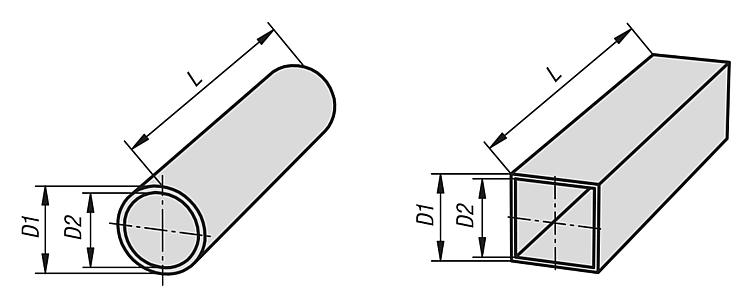

Çizimler (toplu genel bakış)

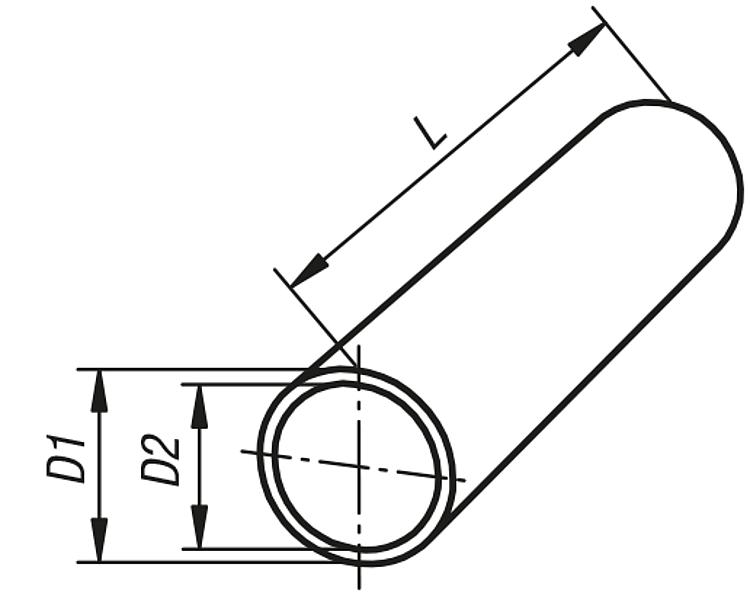

Yuvarlak borular

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	Tanım	D1	D2	L	Fiyat
29050-0112X500	çelik	Ø12 x 1,5	12 ±0,1	9	500	6,64 €
29050-0112X1000	çelik	Ø12 x 1,5	12 ±0,1	9	1000	13,19 €
29050-0112X2000	çelik	Ø12 x 1,5	12 ±0,1	9	2000	26,38 €
29050-0114X500	çelik	Ø14 x 1,5	14 ±0,1	11	500	8,86 €
29050-0114X1000	çelik	Ø14 x 1,5	14 ±0,1	11	1000	17,73 €
29050-0114X2000	çelik	Ø14 x 1,5	14 ±0,1	11	2000	35,51 €
29050-0115X500	çelik	Ø15 x 1,5	15 ±0,1	12	500	9,15 €
29050-0115X1000	çelik	Ø15 x 1,5	15 ±0,1	12	1000	18,30 €
29050-0115X2000	çelik	Ø15 x 1,5	15 ±0,1	12	2000	36,55 €
29050-0116X500	çelik	Ø16 x 1,5	16 ±0,1	13	500	8,43 €
29050-0116X1000	çelik	Ø16 x 1,5	16 ±0,1	13	1000	16,89 €
29050-0116X2000	çelik	Ø16 x 1,5	16 ±0,1	13	2000	33,71 €
29050-0118X500	çelik	Ø18 x 1,5	18 ±0,1	15	500	9,36 €
29050-0118X1000	çelik	Ø18 x 1,5	18 ±0,1	15	1000	18,69 €
29050-0118X2000	çelik	Ø18 x 1,5	18 ±0,1	15	2000	37,35 €
29050-0120X500	çelik	Ø20 x 2	20 ±0,1	16	500	10,47 €
29050-0120X1000	çelik	Ø20 x 2	20 ±0,1	16	1000	20,88 €
29050-0120X2000	çelik	Ø20 x 2	20 ±0,1	16	2000	41,76 €
29050-0125X500	çelik	Ø25 x 2	25 ±0,1	21	500	12,82 €
29050-0125X1000	çelik	Ø25 x 2	25 ±0,1	21	1000	25,63 €
29050-0125X2000	çelik	Ø25 x 2	25 ±0,1	21	2000	51,29 €
29050-0130X500	çelik	Ø30 x 2	30 ±0,1	26	500	12,32 €
29050-0130X1000	çelik	Ø30 x 2	30 ±0,1	26	1000	24,54 €
29050-0130X2000	çelik	Ø30 x 2	30 ±0,1	26	2000	49,08 €
29050-0140X500	çelik	Ø40 x 4	40 ±0,15	32	500	21,01 €
29050-0140X1000	çelik	Ø40 x 4	40 ±0,15	32	1000	42,03 €
29050-0140X2000	çelik	Ø40 x 4	40 ±0,15	32	2000	83,75 €
29050-0150X500	çelik	Ø50 x 4	50 ±0,2	42	500	28,58 €
29050-0150X1000	çelik	Ø50 x 4	50 ±0,2	42	1000	56,80 €
29050-0150X2000	çelik	Ø50 x 4	50 ±0,2	42	2000	113,69 €
29050-0220X500	alüminyum	Ø20 x 3	20 ±0,1	14	500	10,35 €
29050-0220X1000	alüminyum	Ø20 x 3	20 ±0,1	14	1000	20,63 €
29050-0220X2000	alüminyum	Ø20 x 3	20 ±0,1	14	2000	41,23 €
29050-0230X500	alüminyum	Ø30 x 2	30 ±0,1	26	500	7,99 €
29050-0230X1000	alüminyum	Ø30 x 2	30 ±0,1	26	1000	16,04 €
29050-0230X2000	alüminyum	Ø30 x 2	30 ±0,1	26	2000	32,03 €
29050-0240X500	alüminyum	Ø40 x 3	40 ±0,15	34	500	13,57 €
29050-0240X1000	alüminyum	Ø40 x 3	40 ±0,15	34	1000	27,16 €
29050-0240X2000	alüminyum	Ø40 x 3	40 ±0,15	34	2000	54,29 €
29050-0250X500	alüminyum	Ø50 x 3	50 ±0,2	44	500	16,76 €
29050-0250X1000	alüminyum	Ø50 x 3	50 ±0,2	44	1000	33,48 €
29050-0250X2000	alüminyum	Ø50 x 3	50 ±0,2	44	2000	67,00 €

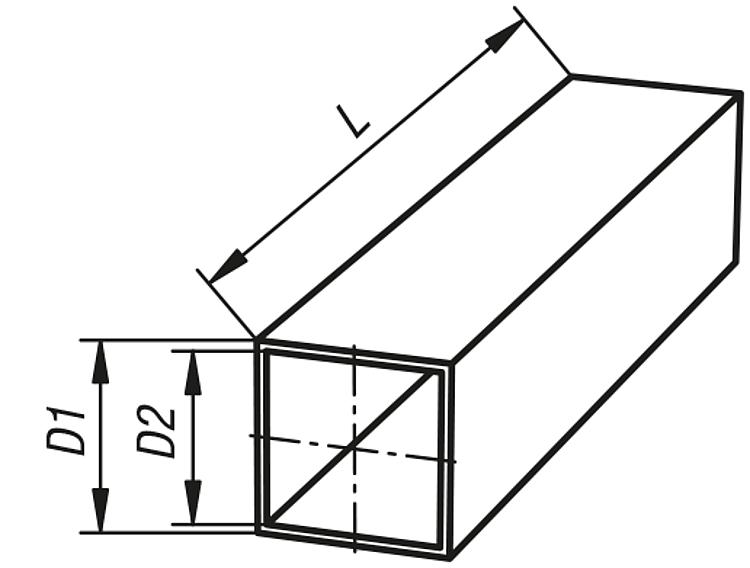

Dört köşe borular

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	Tanım	D1	D2	L	Fiyat
29050-4120X500	çelik	20 x 20 x 1	20 ±0,3	18	500	7,61 €
29050-4120X1000	çelik	20 x 20 x 1	20 ±0,3	18	1000	15,25 €
29050-4120X2000	çelik	20 x 20 x 1	20 ±0,3	18	2000	30,43 €
29050-4125X500	çelik	25 x 25 x 1,5	25 ±0,3	22	500	7,61 €
29050-4125X1000	çelik	25 x 25 x 1,5	25 ±0,3	22	1000	15,26 €
29050-4125X2000	çelik	25 x 25 x 1,5	25 ±0,3	22	2000	34,06 €
29050-4130X500	çelik	30 x 30 x 2	30 ±0,3	26	500	9,50 €
29050-4130X1000	çelik	30 x 30 x 2	30 ±0,3	26	1000	19,09 €
29050-4130X2000	çelik	30 x 30 x 2	30 ±0,3	26	2000	38,11 €
29050-4140X500	çelik	40 x 40 x 3	40 ±0,4	34	500	13,73 €
29050-4140X1000	çelik	40 x 40 x 3	40 ±0,4	34	1000	27,22 €
29050-4140X2000	çelik	40 x 40 x 3	40 ±0,4	34	2000	54,43 €
29050-4210X500	alüminyum	10 x 10	10*	-	500	9,75 €
29050-4210X1000	alüminyum	10 x 10	10*	-	1000	19,50 €
29050-4210X2000	alüminyum	10 x 10	10*	-	2000	39,01 €
29050-4220X500	alüminyum	20 x 20 x 1,5	20 ±0,2	17	500	6,19 €
29050-4220X1000	alüminyum	20 x 20 x 1,5	20 ±0,2	17	1000	12,31 €
29050-4220X2000	alüminyum	20 x 20 x 1,5	20 ±0,2	17	2000	24,63 €
29050-4230X500	alüminyum	30 x 30 x 2	30 ±0,2	26	500	7,07 €
29050-4230X1000	alüminyum	30 x 30 x 2	30 ±0,2	26	1000	14,19 €
29050-4230X2000	alüminyum	30 x 30 x 2	30 ±0,2	26	2000	28,31 €
29050-4240X500	alüminyum	40 x 40 x 4	40 ±0,3	32	500	15,30 €
29050-4240X1000	alüminyum	40 x 40 x 4	40 ±0,3	32	1000	30,53 €
29050-4240X2000	alüminyum	40 x 40 x 4	40 ±0,3	32	2000	61,12 €
