norelem boru bağlantı elemanları
| norelem boru bağlantıları ve boru bağlantı elemanlarının yardımıyla kare veya yuvarlak formdaki borular birbirlerine bağlanabilmektedir. norelem online mağazasındaki norelem boru bağlantıları ve boru bağlantı elemanları yardımıyla böylece kolay konstrüksiyonlar gerçekleştirilebilir. |
Boru bağlantı sistemleri |
| Boru bağlantılarının çoğu, boru bağlantı elemanı olarak geçmeli bir bağlantı ile gerçekleştirilir. Bunun yanında kuvvet aktarmalı bir boru bağlantısı yapma imkanı da bulunmaktadır. |
Çoğu durumda borular bir cıvata yardımıyla bağlantı içine sıkıştırılır (sıkıştırma bağlantısı). Mevcut boru bağlantısını başka çapta ve kesitte bir boruya dönüştürmek için sadece bir dört köşe küçültme kovanının veya yuvarlak küçültme kovanının değiştirilmesi yeterlidir. |

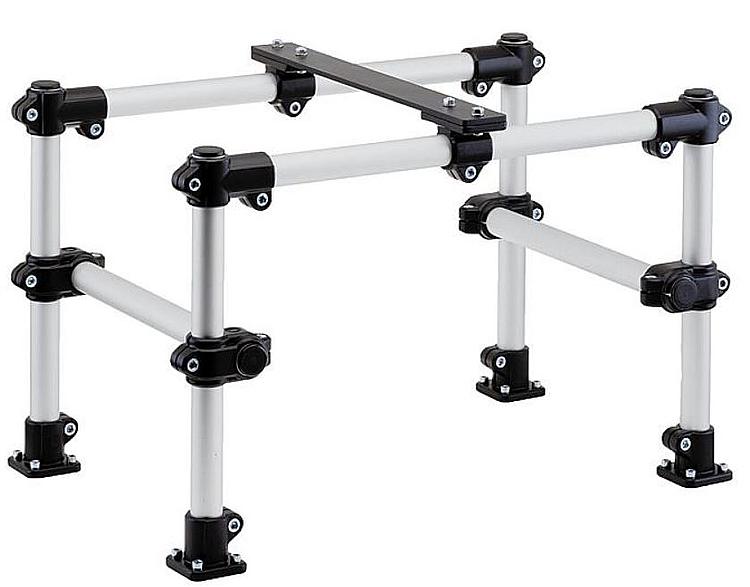

Boru bağlantı elemanlarının ve boru bağlantı sistemlerinin uygulama alanları
- İskele ve platformlar gibi taşıyıcı konstrüksiyonlarda
- Küpeşte, korkuluklar, makinelerdeki ve düşme emniyetindeki bariyerler
- Genel tertibatlar ve yardımcı konstrüksiyonlar
- Organizasyon tekniği (fuar inşası, sergi inşası, sahne tekniği)
- Endüstride çalışma yerlerinin ve üretim tesislerinin düzenlenmesi için
- El sanatlarında atölyelerin düzenlenmesinde ve dükkan inşasında
|
Boru bağlantı fonksiyonu |
| norelem’in boru bağlantı elemanlarında ve boru bağlantı sistemlerinde boruların neredeyse 360° derece preslenmesi mümkün hale gelir. Burada gövde boruyu komple sarar ve bir cıvata gövdenin tamamını birbirine presler. Boru bağlantısında bir yüzey preslemesi meydana gelir. |
norelem boru bağlantısının avantajları |
| norelem boru bağlantı elemanları her bir kullanım alanı için ideal bir çözüm sunar. Norm ve standart parçalar olarak norelem boru bağlantı elemanları sıradan boru çaplarında kullanılıp monte edilebilirler ve küçültme kovanları yardımıyla daha büyük boru bağlantı elemanları için de kullanılabilirler. Böylece norelem boru bağlantı elemanları boru bağlantılarının konstrüksiyonunda büyük bir esneklik sağlarlar. |
Boru bağlantı elemanları plastik, alüminyum, çelik veya gri dökümden? |
| Boru bağlantı elemanlarının seçimi için ham maddeler boru bağlantısının ilgili fonksiyonuna uygun olmalıdır. Burada norelem online mağazası boru bağlantı elemanları ile ilgili olarak, ideal boru bağlantısının oluşturulması için plastik, gri döküm, alüminyum veya çelik gibi çeşitli hammadde seçenekleri sunar. |
| Daha büyük konstrüksiyonlar inşa ediliyorsa ve daha fazla yükün taşınması gerekiyorsa alüminyum veya paslanmaz çelik boru bağlantı elemanları uygun olacaktır. Farklı hava şartlarına maruz kalan daha yüksek kaliteli konstrüksiyonlarda paslanmaz çelik boru bağlantılarının kullanılması daha uygundur. |
Plastik boru bağlantısı |
| Boru bağlantı sistemleri kapalı mekanlarda kullanım amacını yerine getirdiğinde plastik boru bağlantıları sıkça kullanılır. |
Kullanım amacınıza uygun nitelikteki boru bağlantı elemanı ebadı |
norelem online mağaza ile “THE BIG GREEN BOOK” çeşitli türlerde boru bağlantıları sunmaktadır. Bağlantının türü burada her zaman boru bağlantı sistemlerinin ilgili kullanım amacına göre belirlenir. norelem boru bağlantıları ürün yelpazesinde yuvarlak ve dört köşe borular arasında ayrım yapılır, böylece farklı boru tipleri için uygun boru bağlantısının seçilmesi sağlanır. |
|
|
|
Boru bağlantı elemanı, çapraz parça |
| norelem çapraz parça boru bağlantı elemanları, iki boru çapraz olarak birbirine bağlanması gerektiğinde kullanılır. Somunlu sıkıştırma cıvatası burada pres işlevi görür ve bu şekilde boru bağlantısının sabit bağlantısı içindir. |
Boru bağlantı elemanı, T parçası |
| norelem T parça boru bağlantı elemanları T şeklinde iki borunun bağlantısı içindir, yani boruların dikey bir düzlemden yatay bir düzleme yerleşimi. Bu sırada silindir başlı cıvatalar ve galvaniz kaplamalı altıgen somunlar güvenli bir bağlantı sağlar. |
Boru bağlantı elemanı, dirsek parçası |
| norelem dirsek parçası boru bağlantı elemanları 90 derecelik açıda güvenli bir dirsek bağlantısı sağlar, sıkma cıvataları bu sırada güvenli bir vidalı bağlantı sağlar. |
Boru bağlantı elemanı, ayak |
| Ayak boru bağlantı elemanları bir boru dikey olarak sabit bir duruş ile konumlandırılması gerektiğinde kullanılır. |
|
|
|

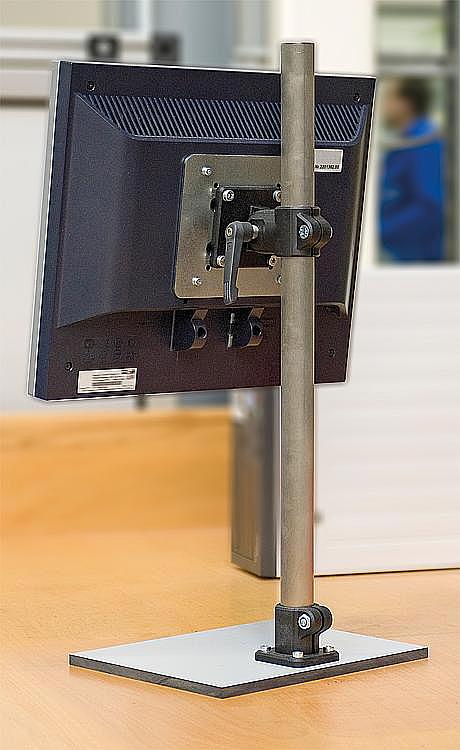

| Çalışma yerinde bir yuvarlak boru bağlantısının monitör braketi olarak kullanım örneği: |
|
|
|
Boru bağlantı elemanı, flanş |
| Doğrusal ünite boru sistemi (flanş), uygun fiyatlı, akılcı ve çok amaçlı kullanılabilen bir seçenektir. Boru bağlantı sistemi iyi bir rijitliğe, düşük bükülmeye ve yüksek yüklenebilirliğe sahiptir. Farklı kullanım ve yük değerleri için dört farklı boyut mevcuttur (kılavuz borusu Ø 18 mm - 50 mm). |
Özellikler:
– 2.000 mm üzerinde standart hareket mesafeleri mevcuttur
– 300 mm'de ±0,2 mm'ye kadar konumlandırma hassasiyeti elde edilebilir
– Maks. 1,5 m/dak hareket hızı
– Tahrik, trapez dişli mil ile sağlanır
– İstenen konumda monte edilebilir |
Teknik açıklama: |
| Kılavuz boruya yerleştirilen ve başlık somunu bulunan dişli mil, dönüş hareketini kılavuz kızağa aktarır. Kavrayıcı kama ile dönmeye karşı emniyete alınır. |
Doğrusal ünite sabitlemesi: |
| Montaj konumuna ve uygulamaya bağlı olarak doğrusal ünite, sabitleme elemanları ile emniyete alınabilir. Bunun için boru bağlama sisteminin sıkıştırma parçaları mevcuttur. |
|
|
|

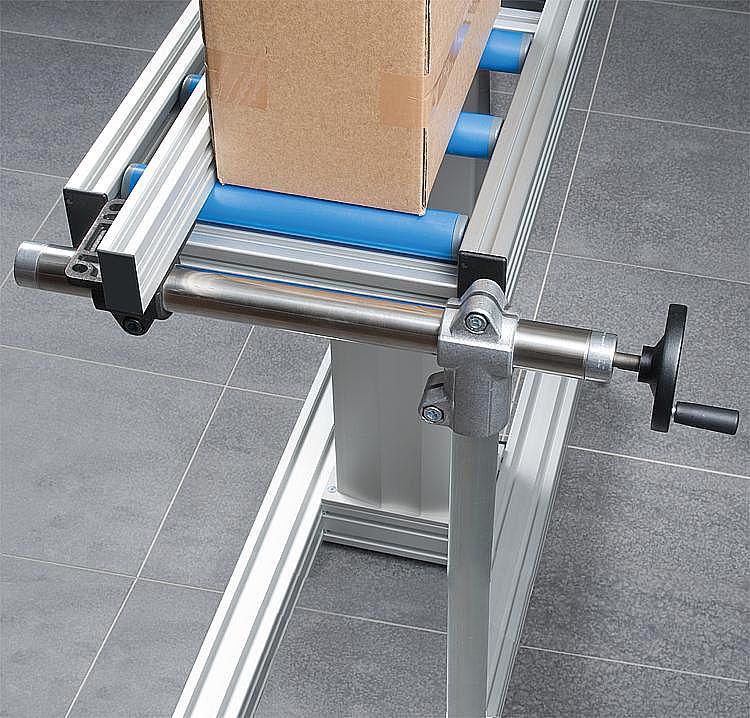

| Ambalajların nakliyatı için bir nakliyat bandının uygulama örneği: |
|
|
|
Boru bağlantı elemanı, düz |
Düz boru bağlantı elemanları daima iki borudan bir düz boru bağlantısının meydana gelmesi istendiğinde kullanılır. Altıgen somunlu galvaniz kaplamalı silindir başlı cıvata, boruların boru bağlantı sisteminde güvenli bağlanmalarını sağlar. |
Boru bağlantı elemanı mafsalı, mafsallı parça ve mafsallı ayak |
İçten dişlisi olan boru bağlantı elemanı mafsallı parçayla, dıştan dişlisi (29026) olan boru bağlantı elemanı mafsallı parçasıyla birleştirilebilir. Boru bağlantı elemanı mafsalları 180° kademesiz ayarlanabilir ve böylece münferiden ilişkin uygulama için ayarlanabilir ve kullanılabilir. Galvaniz kaplamalı altıgen somunlu silindir başlı cıvata bu esnada boruların boru bağlantı sisteminde güvenli bağlanmalarını sağlar.
Boru bağlantı elemanı aksesuarı
Boru bağlantı elemanlarının yanında norelem çevrimiçi mağazası boru bağlantı sistemleri için aşağıda belirtildiği üzere geniş aksesuar ürün yelpazesi sunmaktadır:
Küçültme kovanları
Küçültme kovanlarının kullanılmasıyla daha küçük borular sıkıştırılabilir veya dört köşeden yuvarlak borulara ayarlanabilir.
Kapatma tapaları
Kapatma tapaları kenar koruma veya boru uçlarının kapatılması için kullanılıyor. Montaj, elle bastırarak veya bir lastik çekiç ile vurarak gerçekleştirilebilir.
|
|
|
|
