        Ayarlanabilir ayaklar için disk çinko basınçlı döküm veya paslanmaz çelik

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:

Disk: çinko basınçlı döküm veya paslanmaz çelik 1.4305.
Kaymayı önleyici plaka: Termoplastik elastomer.

Model:Disk: Çinko basınçlı döküm, siyah toz boya kaplamalı. Disk: Paslanmaz çelik, kaplamasız.Bilgi:Ayarlanabilir ayaklar bir disk ve bir dişli milden oluşur. Her disk, her dişli mil ile kombine edilebilir.
Kaymayı önleyici plaka, titreşimleri absorbe eder ve ayarlanabilir ayağın kaymasını önler.

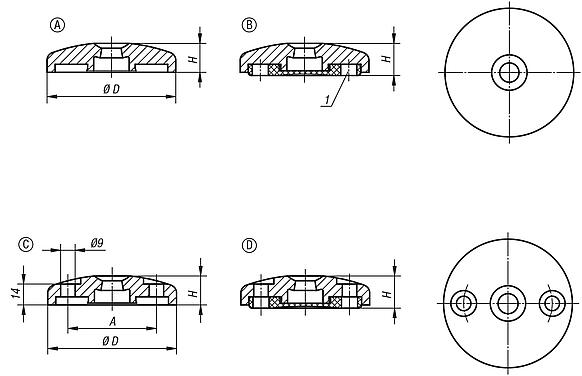

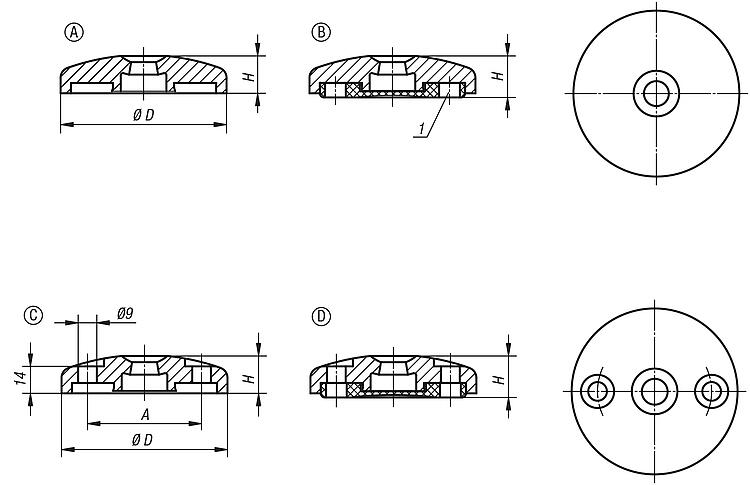

Uygun dişli miller için bkz. 27828.Çizim bilgisi:

Form A vida deliksiz, kaymayı önleyici plakasız
Form B vida deliksiz, kaymayı önleyici plakalı
Form C vida delikli (açık), kaymayı önleyici plakasız
Form D vida delikli (açık) kaymayı önleyici plakalı

1) Ø 80 diskten itibaren

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 27817 Ayarlanabilir ayaklar için disk çinko basınçlı döküm veya paslanmaz çelik

175 kB

Ayarlanabilir ayağın modüler yapısı

584 kB

Çizimler (toplu genel bakış)

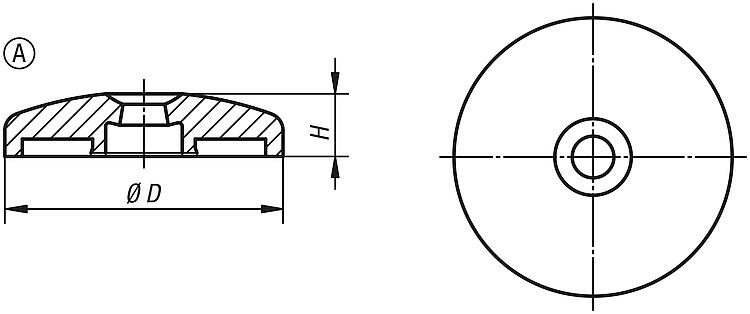

Ayarlanabilir ayaklar için disk, çinko basınçlı döküm veya paslanmaz çelik, Form A

daha fazla bilgi

Çizimler

Ayarlanabilir ayaklar için disk, çinko basınçlı döküm veya paslanmaz çelik, Form A

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	D	H	Yük kapasitesi maks. kN	Fiyat
27817-10401	A	çinko	40	18	20	6,58 €
27817-10451	A	çinko	45	18	25	7,30 €
27817-10501	A	çinko	50	18	25	7,66 €
27817-10601	A	çinko	60	18	35	11,12 €
27817-10801	A	çinko	80	18	35	13,20 €
27817-11001	A	çinko	100	18	35	17,04 €
27817-11201	A	çinko	120	18	35	22,15 €
27817-10602	A	paslanmaz çelik	60	18	45	24,67 €
27817-10802	A	paslanmaz çelik	80	18	45	34,36 €
27817-11002	A	paslanmaz çelik	100	18	45	52,76 €

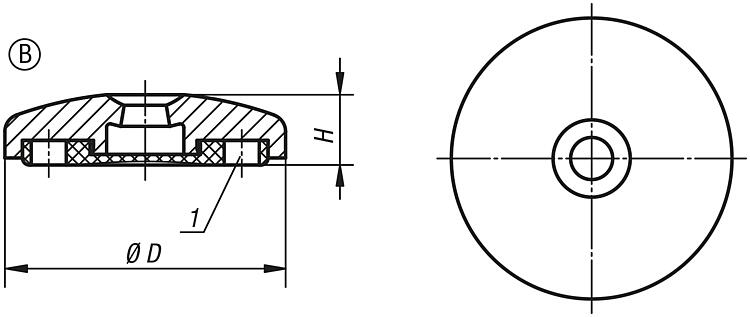

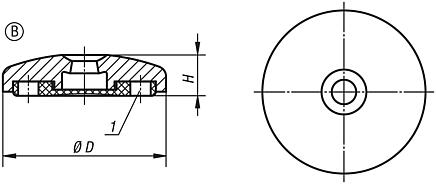

Ayarlanabilir ayaklar için disk, çinko basınçlı döküm veya paslanmaz çelik, Form B

daha fazla bilgi

Çizimler

Ayarlanabilir ayaklar için disk, çinko basınçlı döküm veya paslanmaz çelik, Form B

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	D	H	Yük kapasitesi maks. kN	Fiyat
27817-20601	B	çinko	60	20	35	12,12 €
27817-20801	B	çinko	80	20	35	14,80 €
27817-21001	B	çinko	100	20	35	20,77 €
27817-21201	B	çinko	120	20	35	25,78 €
27817-20602	B	paslanmaz çelik	60	20	45	25,68 €
27817-20802	B	paslanmaz çelik	80	20	45	35,90 €
27817-21002	B	paslanmaz çelik	100	20	45	55,99 €

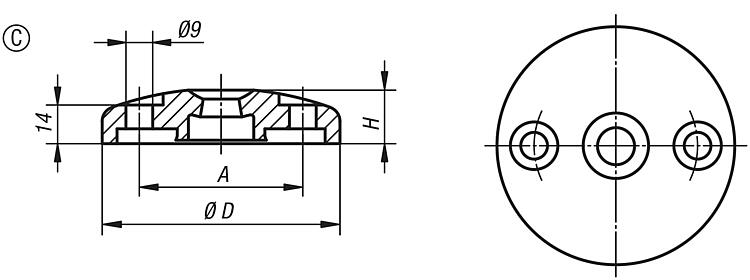

Ayarlanabilir ayaklar için disk, çinko basınçlı döküm veya paslanmaz çelik, Form C

daha fazla bilgi

Çizimler

Ayarlanabilir ayaklar için disk, çinko basınçlı döküm veya paslanmaz çelik, Form C

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	D	A	H	Yük kapasitesi maks. kN	Fiyat
27817-30801	C	çinko	80	55	18	35	16,72 €
27817-31001	C	çinko	100	74	18	35	20,48 €
27817-30802	C	paslanmaz çelik	80	55	18	45	37,79 €
27817-31002	C	paslanmaz çelik	100	74	18	45	56,34 €

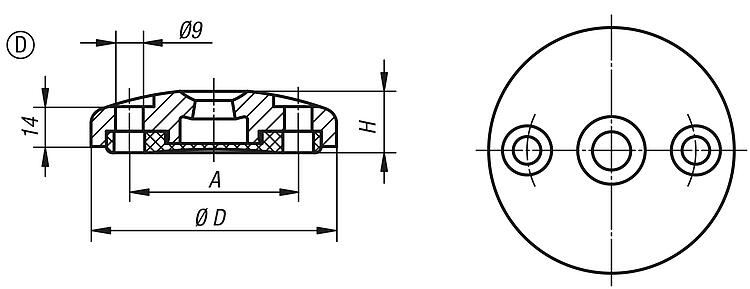

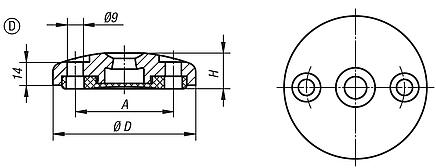

Ayarlanabilir ayaklar için disk, çinko basınçlı döküm veya paslanmaz çelik, Form D

daha fazla bilgi

Çizimler

Ayarlanabilir ayaklar için disk, çinko basınçlı döküm veya paslanmaz çelik, Form D

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	D	A	H	Yük kapasitesi maks. kN	Fiyat
27817-40801	D	çinko	80	55	20	35	18,38 €
27817-41001	D	çinko	100	74	20	35	23,62 €
27817-40802	D	paslanmaz çelik	80	55	20	45	39,49 €
27817-41002	D	paslanmaz çelik	100	74	20	45	59,54 €
