27792-10Paslanmaz çelik makine ayakları |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Poliamid ayak diski.
Dişli mil paslanmaz çelik.
Kaymaz plaka (NBR) 70 Shore.Model:Ayak diski mavi RAL 5005.
Dişli mil yalın.
Kaymaz plaka siyah.Bilgi:Poliamidli paslanmaz çelik makina ayakları, isteğe bağlı olarak kaymaz plaka ile. Kaymaz plaka, titreşimleri emer ve makine ayağının kaymasını önler.
Tabloda belirtilen yüklenme değerleri, bir statik yükün diske dikey olarak milin ortasına uygulandığı bir deneme serisine dayanmaktadır. Titreşimlerde veya sarsılma etkileri olduğunda ortaya çıkan radyal etki eden kuvvetler, yük taşıma kapasitesini etkiler ve belirtilen değerlerde dikkate alınmamıştır.Talep üzerine:Dişli mil paslanmaz çelik 1.4401.
Ayak diski siyah.
30° eğim ile. Aksesuar:Altıgen somunlar 07212.

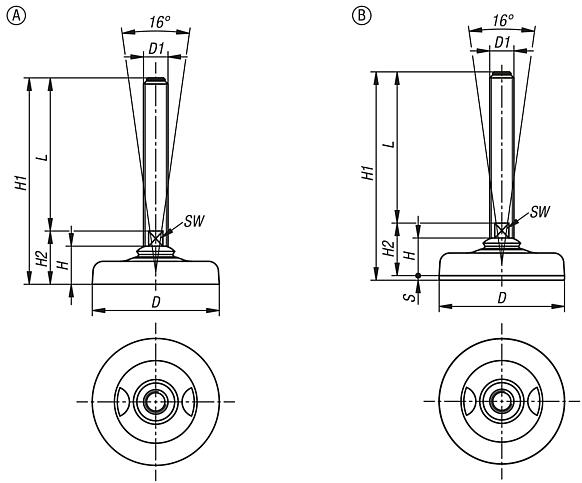

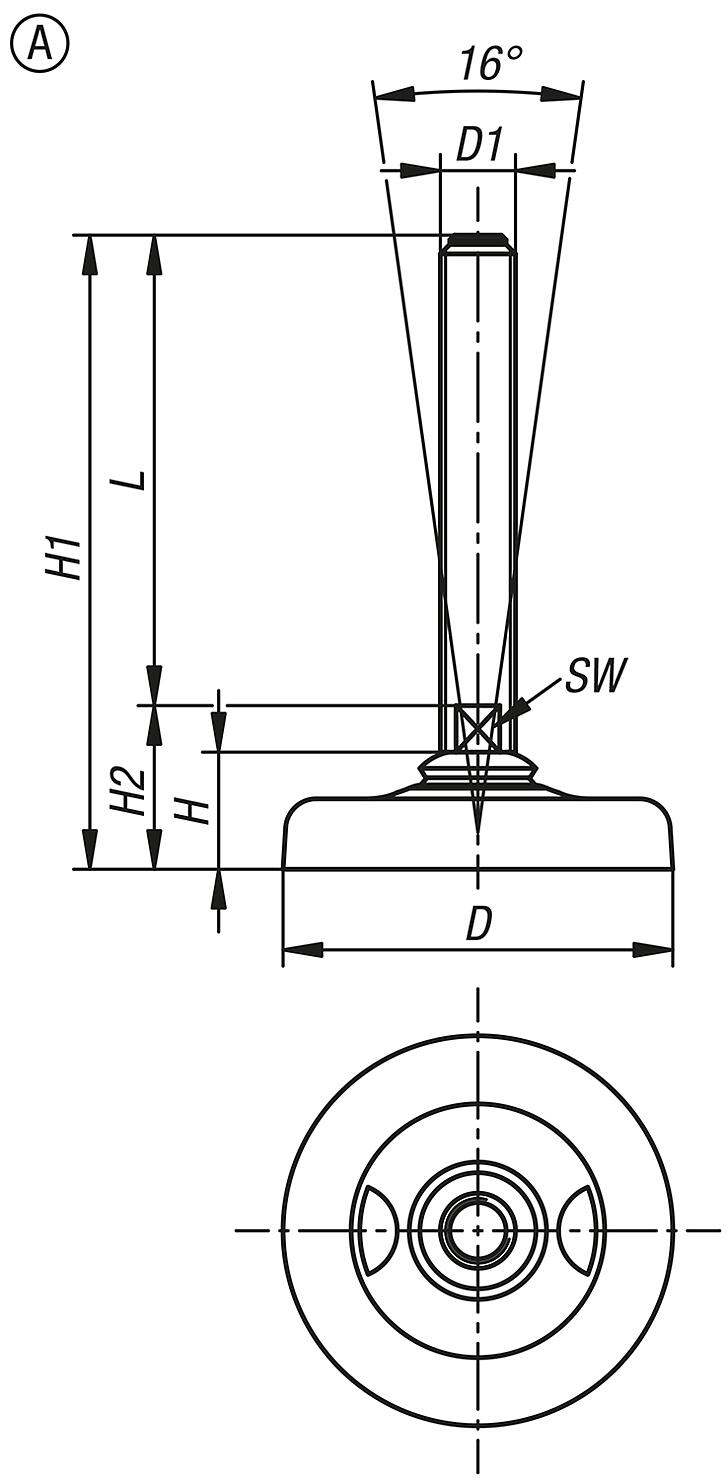

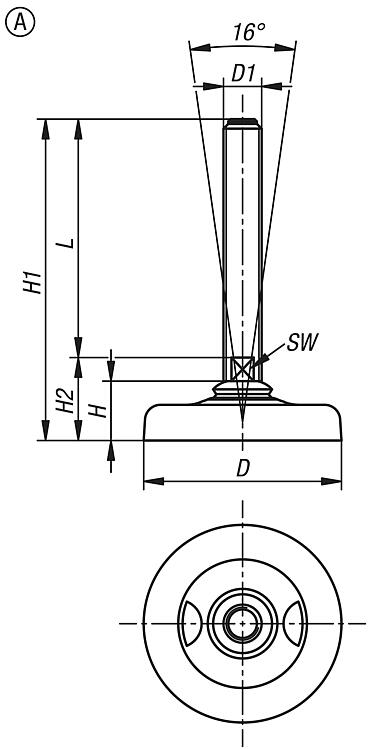

Çizim bilgisi:Form A kaymayı önleyici plakasız

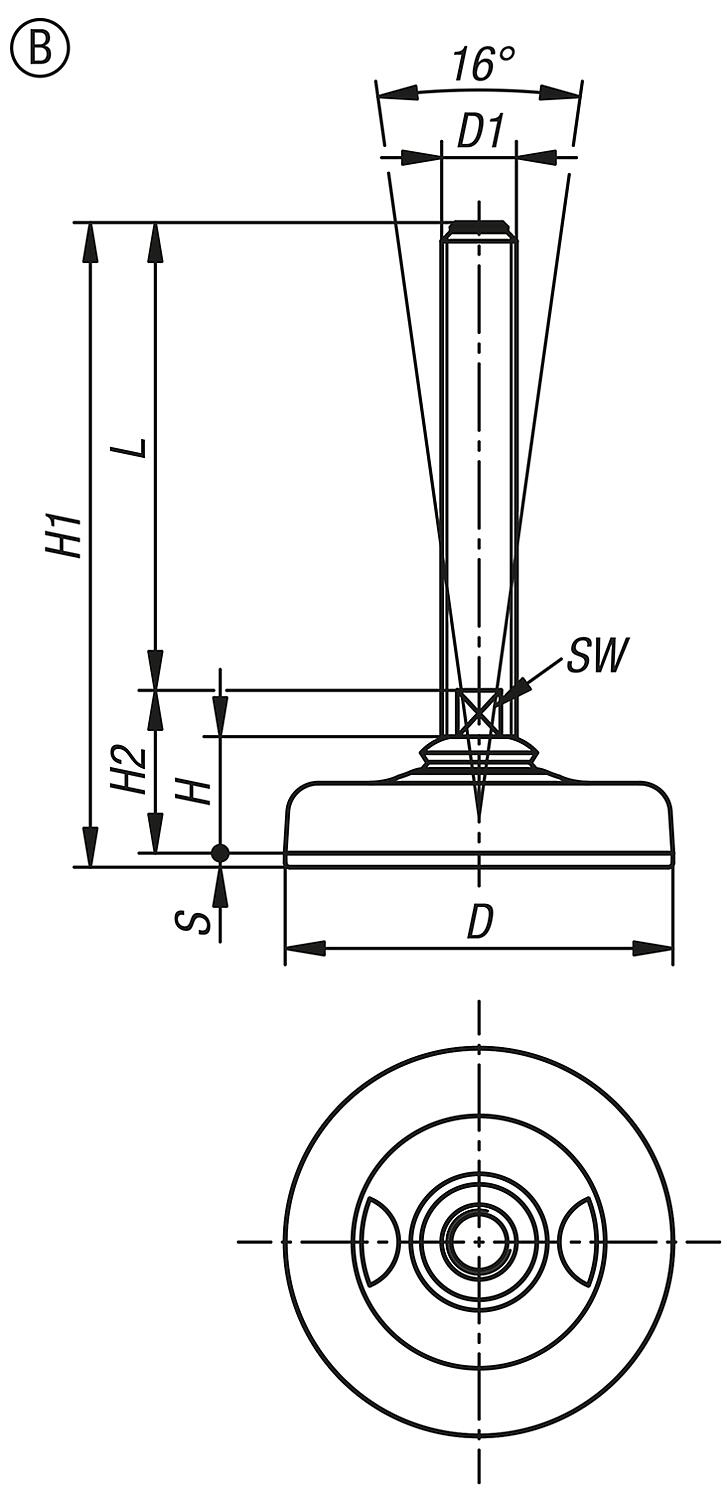

Form B kaymayı önleyici plakalı İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

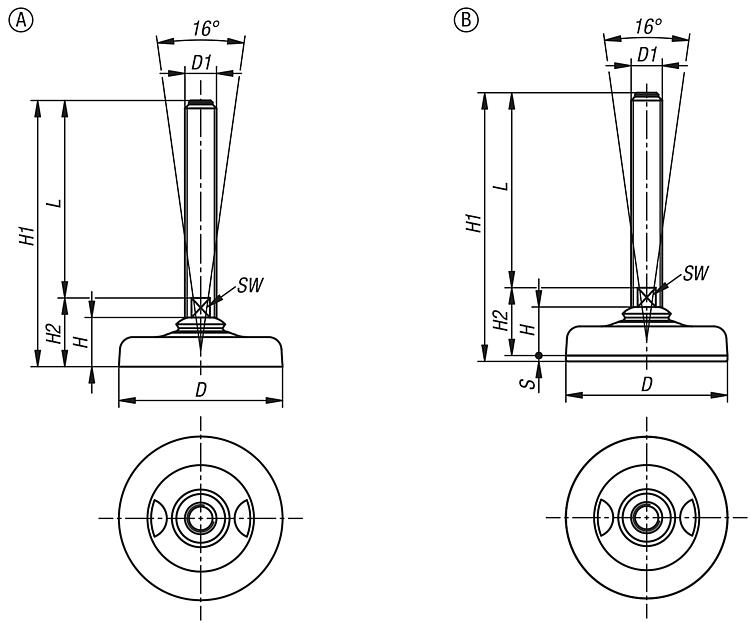

Çizimler (toplu genel bakış) |
| Sipariş numarası | Form | D
| D1 | H | H1 | H2 | L | SW | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 27792-10-12106512X100 | A | 65 | M12 | 29 | 139 | 39 | 100 | 10 | 13 |  | | 9,29 € | | | 27792-10-12106512X150 | A | 65 | M12 | 29 | 189 | 39 | 150 | 10 | 13 | | | 10,58 € | | | 27792-10-12106512X50 | A | 65 | M12 | 29 | 89 | 39 | 50 | 10 | 13 | | | 8,38 € | | | 27792-10-12106516X100 | A | 65 | M16 | 29 | 139 | 39 | 100 | 13 | 18 | | | 11,02 € | | | 27792-10-12106516X150 | A | 65 | M16 | 29 | 189 | 39 | 150 | 13 | 18 | | | 13,19 € | | | 27792-10-12106516X200 | A | 65 | M16 | 29 | 239 | 39 | 200 | 13 | 18 | | | 14,66 € | | | 27792-10-12108316X100 | A | 83 | M16 | 25 | 135 | 35 | 100 | 13 | 20 | | | 11,81 € | | | 27792-10-12108316X150 | A | 83 | M16 | 25 | 185 | 35 | 150 | 13 | 20 | | | 14,00 € | | | 27792-10-12108316X200 | A | 83 | M16 | 25 | 235 | 35 | 200 | 13 | 20 | | | 15,49 € | | | 27792-10-12108320X100 | A | 83 | M20 | 25 | 137 | 37 | 100 | 17 | 20 | | | 15,49 € | | | 27792-10-12108320X150 | A | 83 | M20 | 25 | 187 | 37 | 150 | 17 | 20 | | | 18,11 € | | | 27792-10-12108320X200 | A | 83 | M20 | 25 | 237 | 37 | 200 | 17 | 20 | | | 20,69 € | | | 27792-10-12110316X100 | A | 103 | M16 | 27 | 137 | 37 | 100 | 13 | 30 | | | 12,54 € | | | 27792-10-12110316X150 | A | 103 | M16 | 27 | 187 | 37 | 150 | 13 | 30 | | | 14,86 € | | | 27792-10-12110316X200 | A | 103 | M16 | 27 | 237 | 37 | 200 | 13 | 30 | | | 16,16 € | | | 27792-10-12110320X100 | A | 103 | M20 | 27 | 139 | 39 | 100 | 17 | 30 | | | 16,16 € | | | 27792-10-12110320X150 | A | 103 | M20 | 27 | 189 | 39 | 150 | 17 | 30 | | | 18,94 € | | | 27792-10-12110320X200 | A | 103 | M20 | 27 | 239 | 39 | 200 | 17 | 30 | | | 21,32 € | | | 27792-10-12110324X100 | A | 103 | M24 | 27 | 139 | 39 | 100 | 20 | 30 | | | 19,40 € | | | 27792-10-12110324X150 | A | 103 | M24 | 27 | 189 | 39 | 150 | 20 | 30 | | | 23,25 € | | | 27792-10-12110324X200 | A | 103 | M24 | 27 | 239 | 39 | 200 | 20 | 30 | | | 27,32 € | |
|
| Sipariş numarası | Form | D
| D1 | H | H1 | H2 | L | SW | S | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 27792-10-22106512X100 | B | 65 | M12 | 29 | 142 | 39 | 100 | 10 | 3 | 13 | | | 11,58 € | | | 27792-10-22106512X150 | B | 65 | M12 | 29 | 192 | 39 | 150 | 10 | 3 | 13 | | | 12,97 € | | | 27792-10-22106512X50 | B | 65 | M12 | 29 | 92 | 39 | 50 | 10 | 3 | 13 | | | 10,59 € | | | 27792-10-22106516X100 | B | 65 | M16 | 29 | 142 | 39 | 100 | 13 | 3 | 18 | | | 13,43 € | | | 27792-10-22106516X150 | B | 65 | M16 | 29 | 192 | 39 | 150 | 13 | 3 | 18 | | | 15,74 € | | | 27792-10-22106516X200 | B | 65 | M16 | 29 | 242 | 39 | 200 | 13 | 3 | 18 | | | 17,38 € | | | 27792-10-22108316X100 | B | 83 | M16 | 25 | 138 | 35 | 100 | 13 | 3 | 20 | | | 14,93 € | | | 27792-10-22108316X150 | B | 83 | M16 | 25 | 188 | 35 | 150 | 13 | 3 | 20 | | | 17,31 € | | | 27792-10-22108316X200 | B | 83 | M16 | 25 | 238 | 35 | 200 | 13 | 3 | 20 | | | 18,91 € | | | 27792-10-22108320X100 | B | 83 | M20 | 25 | 140 | 37 | 100 | 17 | 3 | 20 | | | 18,91 € | | | 27792-10-22108320X150 | B | 83 | M20 | 25 | 190 | 37 | 150 | 17 | 3 | 20 | | | 21,68 € | | | 27792-10-22108320X200 | B | 83 | M20 | 25 | 240 | 37 | 200 | 17 | 3 | 20 | | | 24,45 € | | | 27792-10-22110316X100 | B | 103 | M16 | 27 | 140 | 37 | 100 | 13 | 3 | 30 | | | 16,38 € | | | 27792-10-22110316X150 | B | 103 | M16 | 27 | 190 | 37 | 150 | 13 | 3 | 30 | | | 18,91 € | | | 27792-10-22110316X200 | B | 103 | M16 | 27 | 240 | 37 | 200 | 13 | 3 | 30 | | | 20,29 € | | | 27792-10-22110320X100 | B | 103 | M20 | 27 | 142 | 39 | 100 | 17 | 3 | 30 | | | 20,29 € | | | 27792-10-22110320X150 | B | 103 | M20 | 27 | 192 | 39 | 150 | 17 | 3 | 30 | | | 23,28 € | | | 27792-10-22110320X200 | B | 103 | M20 | 27 | 242 | 39 | 200 | 17 | 3 | 30 | | | 25,83 € | | | 27792-10-22110324X100 | B | 103 | M24 | 27 | 142 | 39 | 100 | 20 | 3 | 30 | | | 23,99 € | | | 27792-10-22110324X150 | B | 103 | M24 | 27 | 192 | 39 | 150 | 20 | 3 | 30 | | | 28,18 € | | | 27792-10-22110324X200 | B | 103 | M24 | 27 | 242 | 39 | 200 | 20 | 3 | 30 | | | 32,27 € | |
|
