27792Mafsallı ayaklar, çelik |
geri |
|
|
AçıklamaMalzeme:Ayak diski, dişli mil: Çelik. Kaymayı önleyici plaka: (NBR) 70 Shore. Model:Ayak diski: Sarı boyalı. Dişli mil: Galvaniz kaplama. Kaymayı önleyici plaka: Siyah. Bilgi:Sarı boyalı ayaklı, isteğe bağlı olarak kaymayı önleyici plakalı, yüksek taşıma kapasitesine sahip, çelik mafsallı ayaklar. Kaymayı önleyici plaka, titreşimleri absorbe eder ve mafsallı ayağın kaymasını önler.
Tabloda belirtilen yüklenme değerleri, bir statik yükün diske dikey olarak milin ortasına uygulandığı bir deneme serisine dayanmaktadır. Titreşimlerde veya sarsılma etkileri olduğunda ortaya çıkan radyal etki eden kuvvetler, yük taşıma kapasitesini etkiler ve belirtilen değerlerde dikkate alınmamıştır.

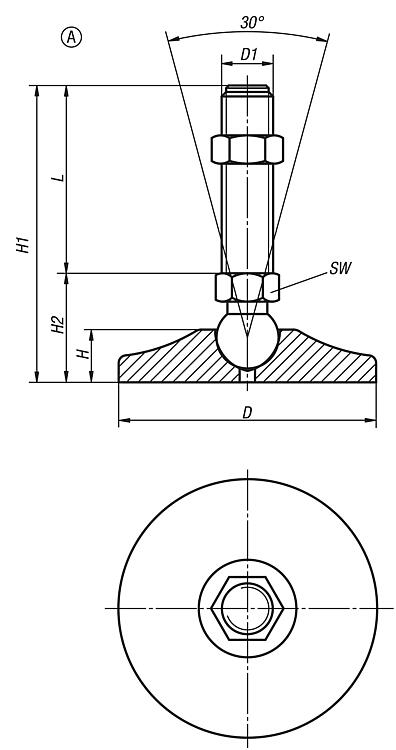

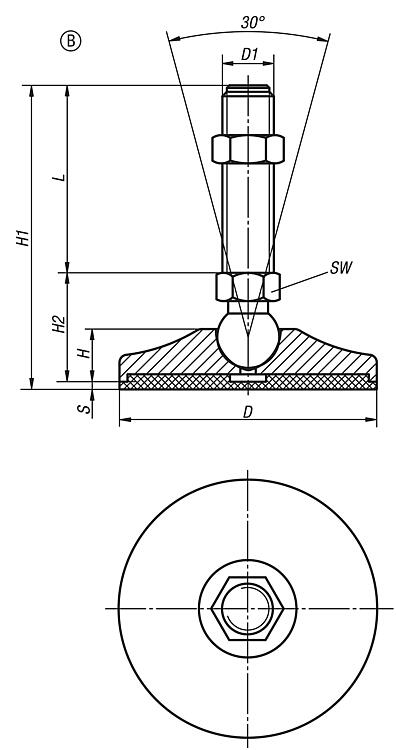

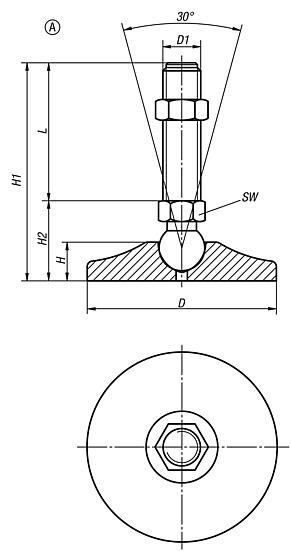

Uygun somun ile birlikte teslim edilir.Çizim bilgisi:Form A kaymayı önleyici plakasız Form B kaymayı önleyici plakalı Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

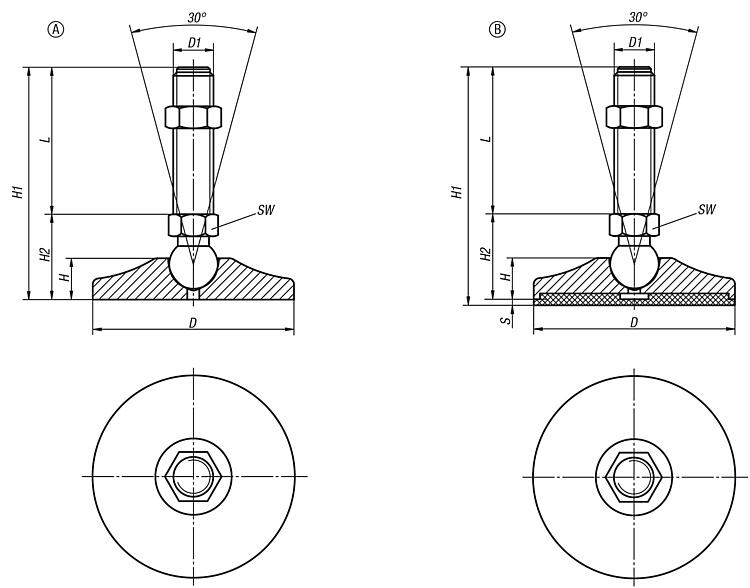

Çizimler (toplu genel bakış) |
Sipariş numarası | Form | D | D1 | H | H1 | H2 | SW | L | Yük kapasitesi maks. kN (sadece statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
---|
27792-005010X25 | A | 50 | M10 | 16 | 53 | 28 | 14 | 25 | 15 | | | 9,56 € | | 27792-005010X50 | A | 50 | M10 | 16 | 78 | 28 | 14 | 50 | 15 | | | 10,24 € | | 27792-005010X75 | A | 50 | M10 | 16 | 103 | 28 | 14 | 75 | 15 | | | 10,56 € | | 27792-005010X100 | A | 50 | M10 | 16 | 128 | 28 | 14 | 100 | 15 | | | 10,97 € | | 27792-005010X125 | A | 50 | M10 | 16 | 153 | 28 | 14 | 125 | 15 | | | 11,17 € | | 27792-005012X25 | A | 50 | M12 | 16 | 53 | 28 | 14 | 25 | 15 | | | 9,58 € | | 27792-005012X50 | A | 50 | M12 | 16 | 78 | 28 | 14 | 50 | 15 | | | 10,27 € | | 27792-005012X75 | A | 50 | M12 | 16 | 103 | 28 | 14 | 75 | 15 | | | 10,59 € | | 27792-005012X100 | A | 50 | M12 | 16 | 128 | 28 | 14 | 100 | 15 | | | 11,01 € | | 27792-005012X125 | A | 50 | M12 | 16 | 153 | 28 | 14 | 125 | 15 | | | 11,19 € | | 27792-005014X25 | A | 50 | M14 | 16 | 53 | 28 | 14 | 25 | 15 | | | 9,60 € | | 27792-005014X50 | A | 50 | M14 | 16 | 78 | 28 | 14 | 50 | 15 | | | 10,30 € | | 27792-005014X75 | A | 50 | M14 | 16 | 103 | 28 | 14 | 75 | 15 | | | 10,61 € | | 27792-005014X100 | A | 50 | M14 | 16 | 128 | 28 | 14 | 100 | 15 | | | 11,03 € | | 27792-005014X125 | A | 50 | M14 | 16 | 153 | 28 | 14 | 125 | 15 | | | 11,22 € | | 27792-006514X50 | A | 65 | M14 | 17 | 80 | 30 | 14 | 50 | 20 | | | 12,47 € | | 27792-006514X75 | A | 65 | M14 | 17 | 105 | 30 | 14 | 75 | 20 | | | 12,94 € | | 27792-006514X100 | A | 65 | M14 | 17 | 130 | 30 | 14 | 100 | 20 | | | 13,36 € | | 27792-006514X125 | A | 65 | M14 | 17 | 155 | 30 | 14 | 125 | 20 | | | 13,79 € | | 27792-006514X150 | A | 65 | M14 | 17 | 180 | 30 | 14 | 150 | 20 | | | 14,20 € | | 27792-006516X50 | A | 65 | M16 | 17 | 80 | 30 | 16 | 50 | 20 | | | 12,58 € | | 27792-006516X75 | A | 65 | M16 | 17 | 105 | 30 | 16 | 75 | 20 | | | 13,00 € | | 27792-006516X100 | A | 65 | M16 | 17 | 130 | 30 | 16 | 100 | 20 | | | 13,44 € | | 27792-006516X125 | A | 65 | M16 | 17 | 155 | 30 | 16 | 125 | 20 | | | 13,82 € | | 27792-006516X150 | A | 65 | M16 | 17 | 180 | 30 | 16 | 150 | 20 | | | 14,26 € | | 27792-006516X175 | A | 65 | M16 | 17 | 205 | 30 | 16 | 175 | 20 | | | 14,65 € | | 27792-008016X50 | A | 80 | M16 | 19,5 | 83 | 33 | 16 | 50 | 30 | | | 18,92 € | | 27792-008016X75 | A | 80 | M16 | 19,5 | 108 | 33 | 16 | 75 | 30 | | | 19,35 € | | 27792-008016X100 | A | 80 | M16 | 19,5 | 133 | 33 | 16 | 100 | 30 | | | 19,77 € | | 27792-008016X125 | A | 80 | M16 | 19,5 | 158 | 33 | 16 | 125 | 30 | | | 20,19 € | | 27792-008016X150 | A | 80 | M16 | 19,5 | 183 | 33 | 16 | 150 | 30 | | | 20,61 € | | 27792-008016X175 | A | 80 | M16 | 19,5 | 208 | 33 | 16 | 175 | 30 | | | 21,05 € | | 27792-008016X200 | A | 80 | M16 | 19,5 | 233 | 33 | 16 | 200 | 30 | | | 21,42 € | | 27792-008020X75 | A | 80 | M20 | 19,5 | 111 | 36 | 17 | 75 | 30 | | | 19,86 € | | 27792-008020X100 | A | 80 | M20 | 19,5 | 136 | 36 | 17 | 100 | 30 | | | 20,39 € | | 27792-008020X125 | A | 80 | M20 | 19,5 | 161 | 36 | 17 | 125 | 30 | | | 21,07 € | | 27792-008020X150 | A | 80 | M20 | 19,5 | 186 | 36 | 17 | 150 | 30 | | | 21,67 € | | 27792-008020X175 | A | 80 | M20 | 19,5 | 211 | 36 | 17 | 175 | 30 | | | 22,26 € | | 27792-008020X200 | A | 80 | M20 | 19,5 | 236 | 36 | 17 | 200 | 30 | | | 22,91 € | | 27792-010016X50 | A | 100 | M16 | 20 | 93 | 43 | 20 | 50 | 35 | | | 28,62 € | | 27792-010016X75 | A | 100 | M16 | 20 | 118 | 43 | 20 | 75 | 35 | | | 29,24 € | | 27792-010016X100 | A | 100 | M16 | 20 | 143 | 43 | 20 | 100 | 35 | | | 29,99 € | | 27792-010016X125 | A | 100 | M16 | 20 | 168 | 43 | 20 | 125 | 35 | | | 30,81 € | | 27792-010016X150 | A | 100 | M16 | 20 | 193 | 43 | 20 | 150 | 35 | | | 31,52 € | | 27792-010016X175 | A | 100 | M16 | 20 | 218 | 43 | 20 | 175 | 35 | | | 32,33 € | | 27792-010016X200 | A | 100 | M16 | 20 | 243 | 43 | 20 | 200 | 35 | | | 33,20 € | | 27792-010020X75 | A | 100 | M20 | 20 | 118 | 43 | 20 | 75 | 45 | | | 29,38 € | | 27792-010020X100 | A | 100 | M20 | 20 | 143 | 43 | 20 | 100 | 45 | | | 30,08 € | | 27792-010020X125 | A | 100 | M20 | 20 | 168 | 43 | 20 | 125 | 45 | | | 30,94 € | | 27792-010020X150 | A | 100 | M20 | 20 | 193 | 43 | 20 | 150 | 45 | | | 31,61 € | | 27792-010020X175 | A | 100 | M20 | 20 | 218 | 43 | 20 | 175 | 45 | | | 32,46 € | | 27792-010020X200 | A | 100 | M20 | 20 | 243 | 43 | 20 | 200 | 45 | | | 33,30 € | | 27792-010024X75 | A | 100 | M24 | 20 | 119 | 44 | 20 | 75 | 55 | | | 30,02 € | | 27792-010024X100 | A | 100 | M24 | 20 | 144 | 44 | 20 | 100 | 55 | | | 30,76 € | | 27792-010024X125 | A | 100 | M24 | 20 | 169 | 44 | 20 | 125 | 55 | | | 31,58 € | | 27792-010024X150 | A | 100 | M24 | 20 | 194 | 44 | 20 | 150 | 55 | | | 32,28 € | | 27792-010024X175 | A | 100 | M24 | 20 | 219 | 44 | 20 | 175 | 55 | | | 33,12 € | | 27792-010024X200 | A | 100 | M24 | 20 | 244 | 44 | 20 | 200 | 55 | | | 33,93 € | |
|
Sipariş numarası | Form | D | D1 | H | H1 | H2 | S | SW | L | Yük kapasitesi maks. kN (sadece statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
---|
27792-105010X25 | B | 50 | M10 | 16 | 56 | 28 | 3 | 14 | 25 | 15 | | | 10,03 € | | 27792-105010X50 | B | 50 | M10 | 16 | 81 | 28 | 3 | 14 | 50 | 15 | | | 10,70 € | | 27792-105010X75 | B | 50 | M10 | 16 | 106 | 28 | 3 | 14 | 75 | 15 | | | 11,02 € | | 27792-105010X100 | B | 50 | M10 | 16 | 131 | 28 | 3 | 14 | 100 | 15 | | | 11,47 € | | 27792-105010X125 | B | 50 | M10 | 16 | 156 | 28 | 3 | 14 | 125 | 15 | | | 11,64 € | | 27792-105012X25 | B | 50 | M12 | 16 | 56 | 28 | 3 | 14 | 25 | 15 | | | 10,05 € | | 27792-105012X50 | B | 50 | M12 | 16 | 81 | 28 | 3 | 14 | 50 | 15 | | | 10,72 € | | 27792-105012X75 | B | 50 | M12 | 16 | 106 | 28 | 3 | 14 | 75 | 15 | | | 11,07 € | | 27792-105012X100 | B | 50 | M12 | 16 | 131 | 28 | 3 | 14 | 100 | 15 | | | 11,48 € | | 27792-105012X125 | B | 50 | M12 | 16 | 156 | 28 | 3 | 14 | 125 | 15 | | | 11,66 € | | 27792-105014X25 | B | 50 | M14 | 16 | 56 | 28 | 3 | 14 | 25 | 15 | | | 10,07 € | | 27792-105014X50 | B | 50 | M14 | 16 | 81 | 28 | 3 | 14 | 50 | 15 | | | 10,75 € | | 27792-105014X75 | B | 50 | M14 | 16 | 106 | 28 | 3 | 14 | 75 | 15 | | | 11,09 € | | 27792-105014X100 | B | 50 | M14 | 16 | 131 | 28 | 3 | 14 | 100 | 15 | | | 11,50 € | | 27792-105014X125 | B | 50 | M14 | 16 | 156 | 28 | 3 | 14 | 125 | 15 | | | 11,70 € | | 27792-106514X50 | B | 65 | M14 | 17 | 83 | 30 | 3 | 14 | 50 | 20 | | | 13,19 € | | 27792-106514X75 | B | 65 | M14 | 17 | 108 | 30 | 3 | 14 | 75 | 20 | | | 13,57 € | | 27792-106514X100 | B | 65 | M14 | 17 | 133 | 30 | 3 | 14 | 100 | 20 | | | 14,00 € | | 27792-106514X125 | B | 65 | M14 | 17 | 158 | 30 | 3 | 14 | 125 | 20 | | | 14,38 € | | 27792-106514X150 | B | 65 | M14 | 17 | 183 | 30 | 3 | 14 | 150 | 20 | | | 14,82 € | | 27792-106516X50 | B | 65 | M16 | 17 | 83 | 30 | 3 | 16 | 50 | 20 | | | 13,25 € | | 27792-106516X75 | B | 65 | M16 | 17 | 108 | 30 | 3 | 16 | 75 | 20 | | | 13,64 € | | 27792-106516X100 | B | 65 | M16 | 17 | 133 | 30 | 3 | 16 | 100 | 20 | | | 14,05 € | | 27792-106516X125 | B | 65 | M16 | 17 | 158 | 30 | 3 | 16 | 125 | 20 | | | 14,47 € | | 27792-106516X150 | B | 65 | M16 | 17 | 183 | 30 | 3 | 16 | 150 | 20 | | | 14,89 € | | 27792-106516X175 | B | 65 | M16 | 17 | 208 | 30 | 3 | 16 | 175 | 20 | | | 15,28 € | | 27792-108016X50 | B | 80 | M16 | 19,5 | 86 | 33 | 3 | 16 | 50 | 30 | | | 19,87 € | | 27792-108016X75 | B | 80 | M16 | 19,5 | 111 | 33 | 3 | 16 | 75 | 30 | | | 20,30 € | | 27792-108016X100 | B | 80 | M16 | 19,5 | 136 | 33 | 3 | 16 | 100 | 30 | | | 20,71 € | | 27792-108016X125 | B | 80 | M16 | 19,5 | 161 | 33 | 3 | 16 | 125 | 30 | | | 21,13 € | | 27792-108016X150 | B | 80 | M16 | 19,5 | 186 | 33 | 3 | 16 | 150 | 30 | | | 21,57 € | | 27792-108016X175 | B | 80 | M16 | 19,5 | 211 | 33 | 3 | 16 | 175 | 30 | | | 21,97 € | | 27792-108016X200 | B | 80 | M16 | 19,5 | 236 | 33 | 3 | 16 | 200 | 30 | | | 22,39 € | | 27792-108020X75 | B | 80 | M20 | 19,5 | 114 | 36 | 3 | 17 | 75 | 30 | | | 20,84 € | | 27792-108020X100 | B | 80 | M20 | 19,5 | 139 | 36 | 3 | 17 | 100 | 30 | | | 21,34 € | | 27792-108020X125 | B | 80 | M20 | 19,5 | 164 | 36 | 3 | 17 | 125 | 30 | | | 21,98 € | | 27792-108020X150 | B | 80 | M20 | 19,5 | 189 | 36 | 3 | 17 | 150 | 30 | | | 22,61 € | | 27792-108020X175 | B | 80 | M20 | 19,5 | 214 | 36 | 3 | 17 | 175 | 30 | | | 23,20 € | | 27792-108020X200 | B | 80 | M20 | 19,5 | 239 | 36 | 3 | 17 | 200 | 30 | | | 23,84 € | | 27792-110016X50 | B | 100 | M16 | 20 | 96 | 43 | 3 | 20 | 50 | 35 | | | 29,99 € | | 27792-110016X75 | B | 100 | M16 | 20 | 121 | 43 | 3 | 20 | 75 | 35 | | | 30,56 € | | 27792-110016X100 | B | 100 | M16 | 20 | 146 | 43 | 3 | 20 | 100 | 35 | | | 31,33 € | | 27792-110016X125 | B | 100 | M16 | 20 | 171 | 43 | 3 | 20 | 125 | 35 | | | 32,15 € | | 27792-110016X150 | B | 100 | M16 | 20 | 196 | 43 | 3 | 20 | 150 | 35 | | | 32,87 € | | 27792-110016X175 | B | 100 | M16 | 20 | 221 | 43 | 3 | 20 | 175 | 35 | | | 33,72 € | | 27792-110016X200 | B | 100 | M16 | 20 | 246 | 43 | 3 | 20 | 200 | 35 | | | 34,53 € | | 27792-110020X75 | B | 100 | M20 | 20 | 121 | 43 | 3 | 20 | 75 | 45 | | | 30,69 € | | 27792-110020X100 | B | 100 | M20 | 20 | 146 | 43 | 3 | 20 | 100 | 45 | | | 31,43 € | | 27792-110020X125 | B | 100 | M20 | 20 | 171 | 43 | 3 | 20 | 125 | 45 | | | 32,27 € | | 27792-110020X150 | B | 100 | M20 | 20 | 196 | 43 | 3 | 20 | 150 | 45 | | | 33,01 € | | 27792-110020X175 | B | 100 | M20 | 20 | 221 | 43 | 3 | 20 | 175 | 45 | | | 33,83 € | | 27792-110020X200 | B | 100 | M20 | 20 | 246 | 43 | 3 | 20 | 200 | 45 | | | 34,65 € | | 27792-110024X75 | B | 100 | M24 | 20 | 122 | 44 | 3 | 20 | 75 | 55 | | | 31,35 € | | 27792-110024X100 | B | 100 | M24 | 20 | 147 | 44 | 3 | 20 | 100 | 55 | | | 32,07 € | | 27792-110024X125 | B | 100 | M24 | 20 | 172 | 44 | 3 | 20 | 125 | 55 | | | 32,90 € | | 27792-110024X150 | B | 100 | M24 | 20 | 197 | 44 | 3 | 20 | 150 | 55 | | | 33,64 € | | 27792-110024X175 | B | 100 | M24 | 20 | 222 | 44 | 3 | 20 | 175 | 55 | | | 34,48 € | | 27792-110024X200 | B | 100 | M24 | 20 | 247 | 44 | 3 | 20 | 200 | 55 | | | 35,34 € | |
|
Bu ürün ile ilgili bilgiler |
norelem mafsallı ayak, klasik makina ayaklarına kıyasla üstten bir küresel yuva ile dişli mile monte edilir. Böylece daha yüksek bir eğim açısı (30°'ye kadar) elde edilebilir. Mafsallı ayak, sarı boyalıdır ve çelikten üretilmiştir. Dişli mil galvaniz kaplamalıdır. Mafsalı ayak için isteğe bağlı olarak çevrimiçi mağazadan kaymayı önleyici plakalar (70 Shore) alınabilir. Mafsalları ayaklar uygun bir somun ile birlikte teslim edilir. |
