Germe setleri, Form H, yüksek torklar için

geri

Ürünler
- Ürünlere genel bakış
  - Makine ve tesis yapımı için sistemler ve bileşenler
    - Kaplinler Sabit kaplinler Germe setleri Kardan mafsalları Hızlı geçme kaplinler Yataklar Contalar
      - Mil-göbek bağlama takımları
        Germe setleri, Form H, yüksek torklar için

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Model:kaplamasız.Bilgi:Çok yüksek torklar için germe seti.

- 25 ile 85 mm arasında mil çapı için
- Yüksek torklar için
- Montaj esnasında hafif eksenel kayma

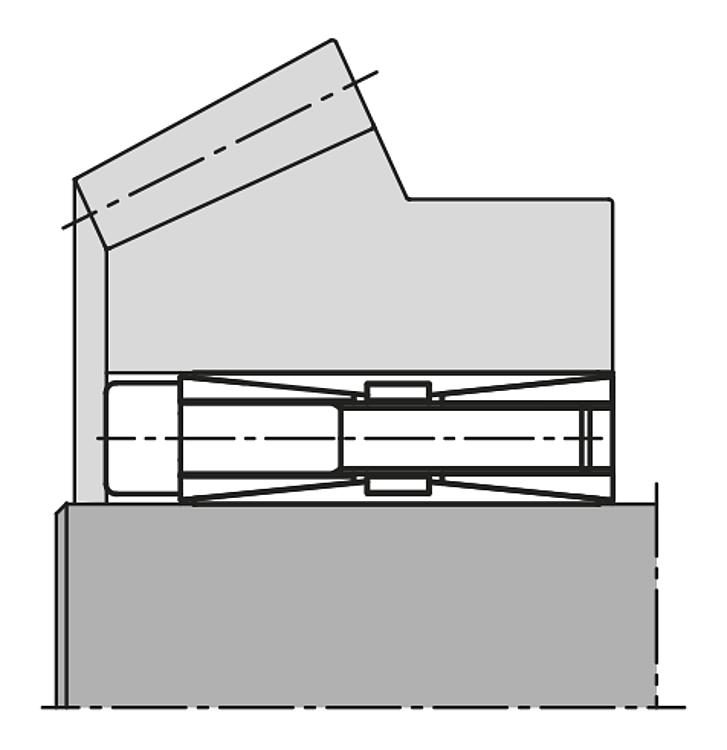

- Kendinden merkezlemeliMontaj:Konik yüzeylerde ve mil ile göbek arasındaki temas noktalarında germe seti hafifçe yağlanmalıdır. MoS2 veya gres kullanmayın. Germe setini göbek yuvasına takın ve milin üzerine itin. Cıvataları çapraz bir şekilde birkaç kademede belirtilen sıkma torku ile sıkın.

Sökme: Tüm cıvataları sökün ve ön flanşın çıkarma dişlilerine vidalayın. Cıvataları, germe seti çözülene dek çapraz bir şekilde birkaç kademede sıkın.Toleranslar:Mil:
h8 toleransı önerilir.
Yüzey kalitesi Rz ≤ 16 µm.

Göbek:
H8 toleransı önerilir.
Yüzey kalitesi Rz ≤ 16 µm.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 23362 Germe setleri, Form H, yüksek torklar için

252 kB

Sıkıştırma setlerine ve büzüşen disklere genel bakış

81,3 kB

Minimum göbek çapının hesaplanması

175 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D1	B	L1	L3	MS sıkma torkunda aktarılan tork M Nm	MS sıkma torkunda aktarılan eksenel kuvveti F kN	Milde yüzey basıncı P N/mm²	Göbekte yüzey basıncı P N/mm²	Sıkıştırma cıvataları Sayı	Sıkıştırma cıvataları Sıkma torku MS Nm	Fiyat
23362-2555	25	55	46	32	40	649	64	155	80	6 x M6	17	25,28 €
23362-2855	28	55	46	32	40	875	64	250	95	6 x M6	17	25,28 €
23362-3055	30	55	46	32	40	950	64	235	95	6 x M6	17	25,28 €
23362-3560	35	60	60	44	54	1300	74	165	75	7 x M6	17	30,23 €
23362-3865	38	65	60	45	54	1600	84	165	95	8 x M6	17	33,67 €
23362-4065	40	65	60	45	54	1680	84	155	95	8 x M6	17	36,32 €
23362-4275	42	75	62	44	54	2800	135	250	110	7 x M8	41	41,16 €
23362-4575	45	75	62	44	54	3050	135	235	110	7 x M8	41	43,75 €
23362-4880	48	80	75	56	67	3700	155	195	90	8 x M8	41	47,56 €
23362-5080	50	80	74	56	66	3950	155	185	90	8 x M8	41	47,56 €
23362-5585	55	85	74	56	66	4900	174	190	100	9 x M8	41	47,56 €
23362-6090	60	90	74	56	66	5900	193	195	100	10 x M8	41	54,83 €
23362-6595	65	95	74	56	66	6450	193	180	95	10 x M8	41	60,46 €
23362-70110	70	110	90	70	80	10950	313	210	110	10 x M10	83	76,43 €
23362-75115	75	115	90	70	80	11700	313	200	105	10 x M10	83	81,50 €
23362-80120	80	120	90	70	80	13750	344	205	110	11 x M10	83	86,88 €
23362-85125	85	125	90	70	80	16000	375	210	115	12 x M10	83	93,84 €
