        DIN ISO 606 makara zincirleri için PE-UHMW kayar raylar

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Polietilen PE-UHMW (ultra yüksek moleküler PE).Model:Yeşil.Bilgi:DIN ISO 606 uyarınca makara zincirleri için kayar raylar. Bunlar makara zincirlerini boş tarafta destekleyip yönlendirir ve bu sayede makara zincirlerinin aşınmasını ciddi oranda azalttıkları için kullanım ömrünü arttırırlar. Zincirle çalışmada titreşimleri ve ses oluşumunu önlerler.

Kayar raylar yüksek sürtünme ve aşınma dayanımı sunmaktadır. Bunlar bakım gerektirmez, aside karşı dayanıklı ve yüksek kimyasal dayanıklılığa sahiptir.Sıcaklık aralığı:-200 °C ile +60 °C arasında (kısa süreliğine +80 °C'ye kadar).Montaj:Kayar raylar dişli delikler veya gömme delikler üzerinden tertibata sabitlenebilir. Yapıştırma için uygun değiller.

Kayar rayların montajı, malzeme esneyebilecek şekilde gerçekleşmelidir. Termoplastik plastikler, sıcaklık dalgalanmalarında metallere göre daha çok esner veya kısalır.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 22282 DIN ISO 606 makara zincirleri için PE-UHMW kayar raylar

291 kB

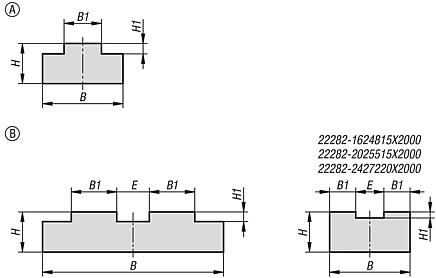

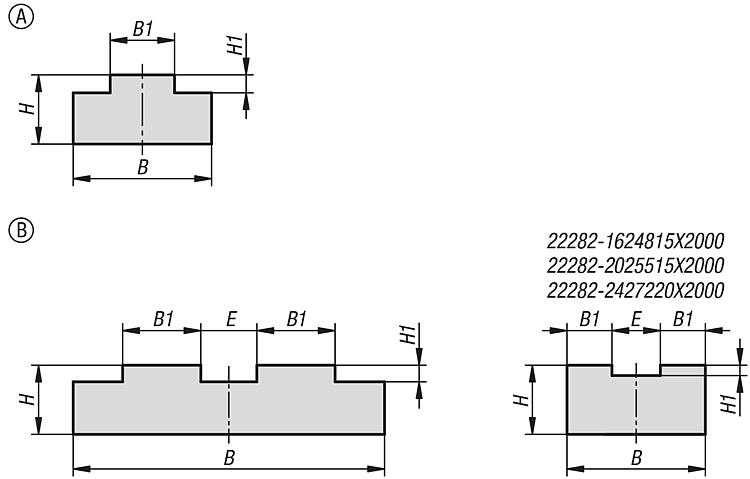

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	ISO no.	Bölümleme İnç	B	B1	E	H	H1	L	Fiyat
22282-0611510X2000	A	06 B-1	3/8X7/32	15	5,4	-	10	1,5	2000	23,72 €
22282-0812010X2000	A	08 B-1	1/2X5/16	20	7,4	-	10	2,2	2000	25,42 €
22282-0812015X2000	A	08 B-1	1/2X5/16	20	7,4	-	15	2,2	2000	28,50 €
22282-0812020X2000	A	08 B-1	1/2X5/16	20	7,4	-	20	2,2	2000	23,23 €
22282-1012010X2000	A	10 B-1	5/8X3/8	20	9,3	-	10	2,6	2000	24,20 €
22282-1012015X2000	A	10 B-1	5/8X3/8	20	9,3	-	15	2,6	2000	27,31 €
22282-1012020X2000	A	10 B-1	5/8X3/8	20	9,3	-	20	2,6	2000	31,40 €
22282-1212510X2000	A	12 B-1	3/4X7/16	25	11,3	-	10	2,4	2000	25,88 €
22282-1212515X2000	A	12 B-1	3/4X7/16	25	11,3	-	15	2,4	2000	29,72 €
22282-1212520X2000	A	12 B-1	3/4X7/16	25	11,3	-	20	2,4	2000	34,02 €
22282-1614015X2000	A	16 B-1	1X17mm	40	16	-	15	3,5	2000	36,67 €
22282-1614020X2000	A	16 B-1	1X17mm	40	16	-	20	3,5	2000	42,65 €
22282-2014515X2000	A	20 B-1	1 1/4X3/4	45	18	-	15	4,2	2000	38,58 €
22282-2416015X2000	A	24 B-1	1 1/2X1	60	24	-	15	5,5	2000	45,30 €
22282-0622510X2000	B	06 B-2	3/8X7/32	25	5,4	4,8	10	1,5	2000	28,75 €
22282-0823510X2000	B	08 B-2	1/2X5/16	35	7,4	6,4	10	2,2	2000	32,11 €
22282-0823515X2000	B	08 B-2	1/2X5/16	35	7,4	6,4	15	2,2	2000	36,67 €
22282-0823520X2000	B	08 B-2	1/2X5/16	35	7,4	6,4	20	2,2	2000	44,34 €
22282-1024010X2000	B	10 B-2	5/8X3/8	40	9,3	7,1	10	2,6	2000	34,06 €
22282-1224510X2000	B	12 B-2	3/4X7/16	45	11,3	8,1	10	2,4	2000	35,24 €
22282-1624815X2000	B	16 B-2	1X17mm	48	16	16	15	3,5	2000	42,65 €
22282-2025515X2000	B	20 B-1	1 1/4X3/4	55	18	19	15	4,2	2000	46,00 €
22282-2427220X2000	B	24 B-1	1 1/2X1	72	24	24	20	5,5	2000	65,90 €
