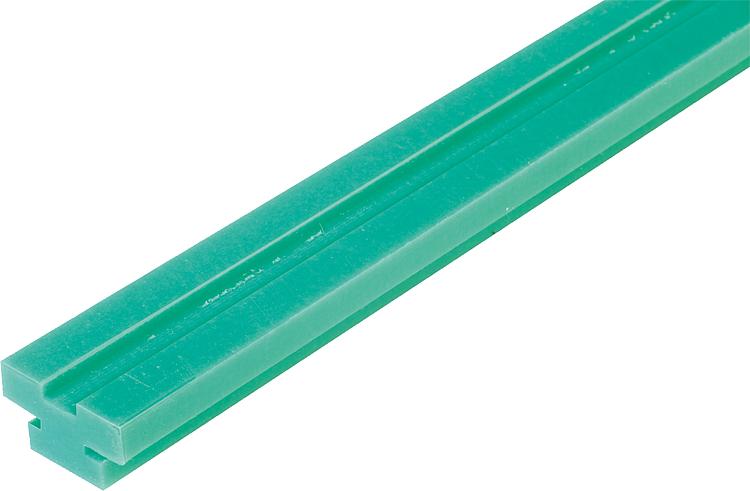

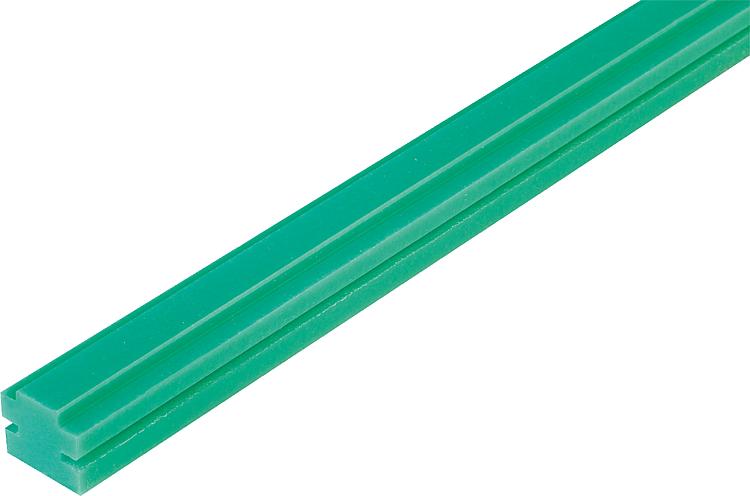

        C profiller için DIN ISO 606 makara zincirleri için PE-UHMW kayar raylar

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Polietilen PE-UHMW (ultra yüksek moleküler PE).Model:Yeşil.Bilgi:DIN ISO 606 uyarınca makara zincirleri için kayar raylar. Bunlar makara zincirlerini boş tarafta destekleyip yönlendirir ve bu sayede makara zincirlerinin aşınmasını ciddi oranda azalttıkları için kullanım ömrünü arttırırlar. Zincirle çalışmada titreşimleri ve ses oluşumunu önlerler.

Kayar raylar yüksek sürtünme ve aşınma dayanımı sunmaktadır. Bunlar bakım gerektirmez, aside karşı dayanıklı ve yüksek kimyasal dayanıklılığa sahiptir.

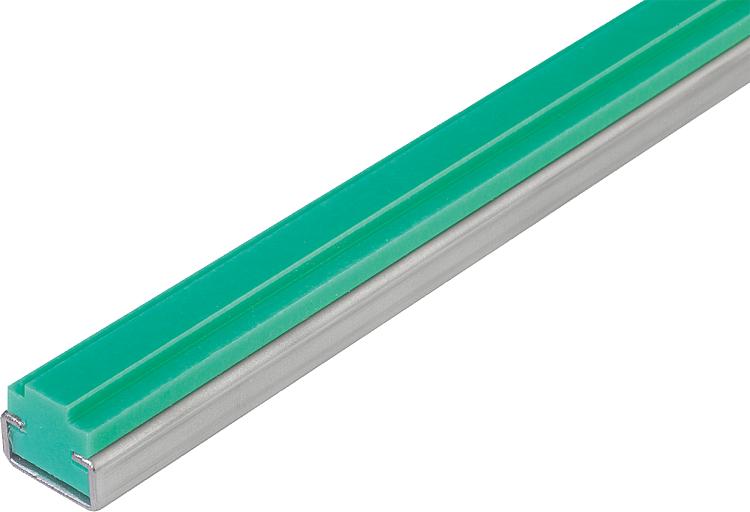

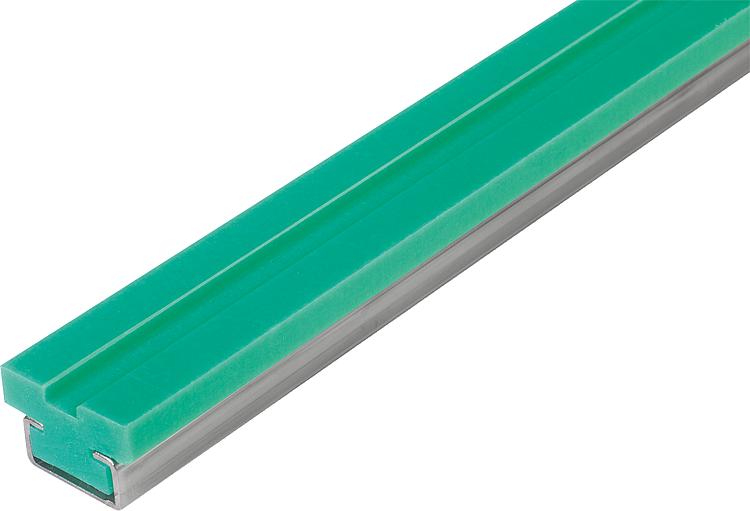

İlave C profiller, sistemin alt konstrüksiyonuna sabitlenmek içindir ve kayar rayları enine kuvvetlere ve torsiyona karşı korur.Sıcaklık aralığı:-200 °C ile +60 °C arasında (kısa süreliğine +80 °C'ye kadar).Montaj:Kayar raylar, sisteme sabitlenmiş C profillerinin içine itilir.

Kayar rayların montajı, malzeme esneyebilecek şekilde gerçekleşmelidir. Termoplastik plastikler, sıcaklık dalgalanmalarında metallere göre daha çok esner veya kısalır.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 22282-05 C profiller için DIN ISO 606 makara zincirleri için PE-UHMW kayar raylar

401 kB

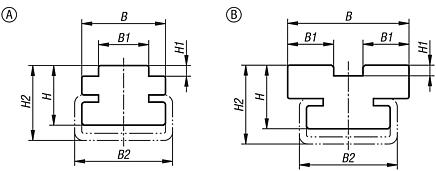

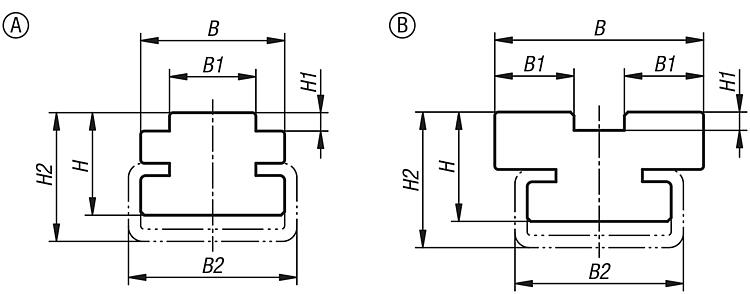

Çizimler

C profiller için DIN ISO 606 makara zincirleri için PE-UHMW kayar raylar

Ürün seçimi/filtresi

Sipariş numarası	Form	ISO no.	Bölümleme İnç	B	B1	B2	H	H1	H2	L	uygun C profili	Fiyat
22282-05-0812010X2000	A	08 B-1	1/2X5/16	20	7,4	24	10	2,2	11	2000	C1	28,50 €
22282-05-0811714X2000	A	08 B-1	1/2X5/16	17	7,4	20	14	2,2	17	2000	C3	30,43 €
22282-05-1011714X2000	A	10 B-1	5/8X3/8	17	9,3	20	14	2,6	17	2000	C3	30,19 €
22282-05-1212014X2000	A	12 B-1	3/4X7/16	20	11,3	20	14	2,4	17	2000	C3	31,61 €
22282-05-1212414X2000	A	12 B-1	3/4X7/16	24	11,3	28	14	2,4	18	2000	C5	33,32 €
22282-05-1612414X2000	A	16 B-1	1X17mm	24	16	28	14	3,5	18	2000	C5	33,32 €
22282-05-2012814X2000	A	20 B-1	1 1/4X3/4	28	18	28	14	4,2	18	2000	C5	35,24 €
22282-05-2413323X2000	A	24 B-1	1 1/2X1	33	24	38	23	5,5	30	2000	C9	47,93 €
22282-05-0822114X2000	B	08 B-2	1/2X5/16	21,2	7,4	20	14	2,2	17	2000	C3	32,11 €
22282-05-1022514X2000	B	10 B-2	5/8X3/8	25,7	9,3	20	14	2,6	17	2000	C3	34,28 €
22282-05-1223015X2000	B	12 B-2	3/4X7/16	30,7	11,3	28	15	2,4	20	2000	C5	36,42 €
22282-05-1624820X2000	B	16 B-2	1X17mm	48	16	38	20	3,5	27	2000	C9	52,73 €
22282-05-2025522X2000	B	20 B-2	1 1/4X3/4	55	18	60	22	4,2	30	2000	C12	63,73 €
22282-05-2427225X2000	B	24 B-2	1 1/2X1	72	24	60	25	5,5	35	2000	C12	77,63 €
