Zincir çarkı setleri

geri

Ürünler
- Ürünlere genel bakış
  - Makine ve tesis yapımı için sistemler ve bileşenler
    - Tahrik teknolojisi
      - Zincirler ve zincir dişlileri
        Zincir çarkı setleri

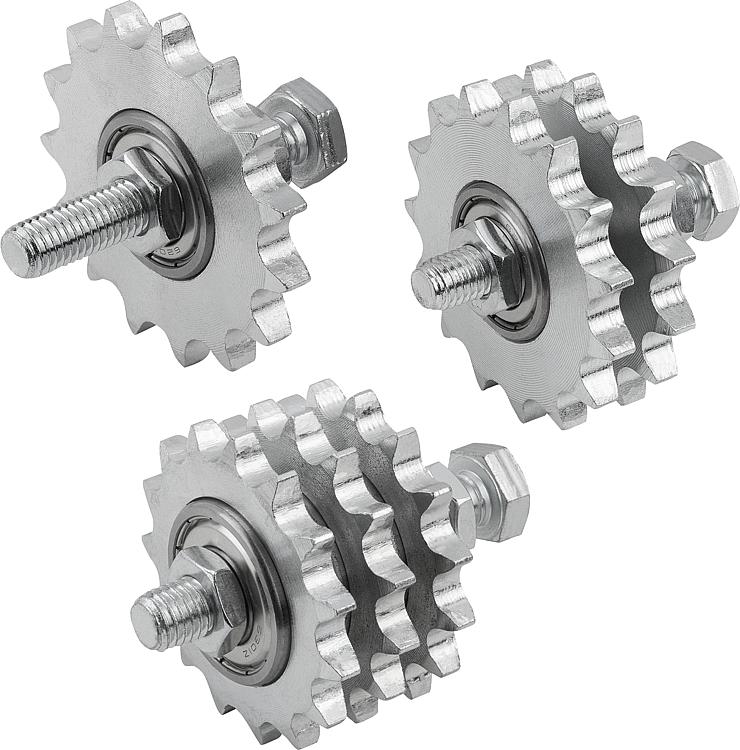

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Zincir çarkı çelik.
Bilyalı rulman, rulman çeliği.
Cıvata ve somun çelik.Model:Zincir çarkı dişler sertleştirilmiş HRC 50, galvaniz kaplama.
Bilyalı rulman, sızdırmalık pulları 2Z-C3 ile.
Cıvata ISO 4017, sağlamlık sınıfı 8.8, galvaniz kaplama.
Somun ISO 4035, sağlamlık sınıfı 8, galvaniz kaplama.Bilgi:Makara zincirlerini gerdirmek için. Zincir çarkı seti tüm bağlama pabuçları ile montaja hazır zincir gergisi olarak kombine edilebilir. Bilyalı rulmanlar, her iki taraftan sızdırmaz hale getirilmiştir, kullanım ömrü boyunca kalıcı yağlamaya sahiptir ve böylelikle bakım gerektirmez.

Zincir çarkı cıvata üzerinde kaydırılabilir ve bu şekilde zincir izine uyarlanabilir. İkili ve üçlü modelinde tam uyumlu mesafe kovanları zincirin doğru yönlendirilmesini sağlar.

Montaj sabit olarak, bağlama pabucu olmadan da gerçekleşebilir. Yönlendirme makarası olarak da kullanılabilir.Sıcaklık aralığı:-40 °C - +120 °C.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 22281 Zincir çarkı setleri

408 kB

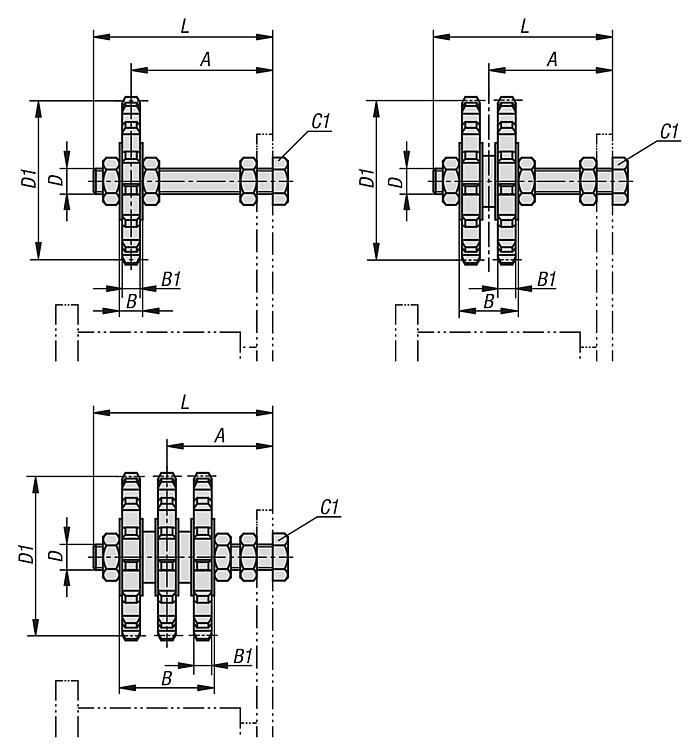

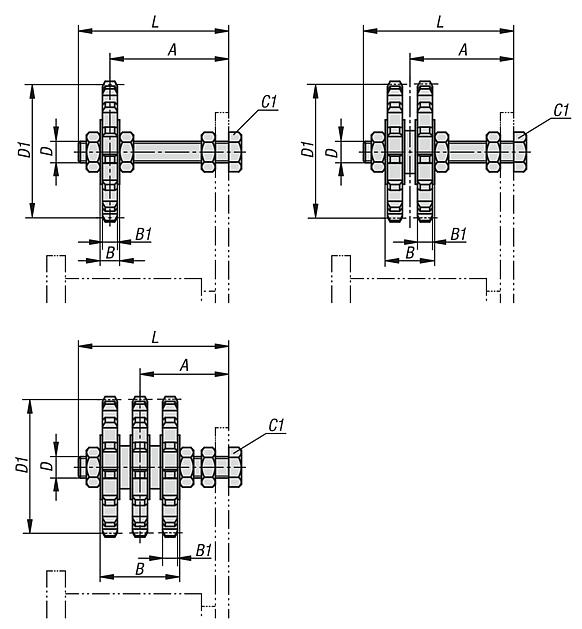

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	ISO no.	Bölümleme İnç	Bölümleme mm	Diş sayısı	A	B	B1	D	D1	L	Bilyalı rulman	Cıvata C1 sıkma torku Nm	Bağlama pabucu ebadına uygun	Fiyat
22281-06110	tekli	06 B-1	3/8X7/32	9,525 x 5,72	15	21-50	9	5,7	M10	45,81	60	6200-2Z	20	2+3	20,65 €
22281-08110	tekli	08 B-1	1/2X5/16	12,7 x 7,75	15	21-50	9	7,2	M10	61,09	60	6200-2Z	20	3	22,87 €
22281-10112	tekli	10 B-1	5/8X3/8	15,875 x 9,65	15	27-67	12	9,1	M12	76,36	80	6301-2Z	35	4	30,07 €
22281-12112	tekli	12 B-1	3/4X7/16	19,05 x 11,68	15	27-67	12	11,5	M12	91,63	80	6301-2Z	35	4	35,59 €
22281-12120	tekli	12 B-1	3/4X7/16	19,05 x 11,68	15	38-101	15	11,5	M20	91,63	120	6304-2Z	160	5	40,83 €
22281-16120	tekli	16 B-1	1X17,02mm	25,4 x 17,02	13	38-101	15	16,2	M20	106,14	120	6304-2Z	160	5	51,87 €
22281-06210	ikili	06 B-2	3/8X7/32	9,525 x 5,72	15	26-44	19,2	5,7	M10	45,81	60	6200-2Z	20	2+3	38,85 €
22281-08210	ikili	08 B-2	1/2X5/16	12,7 x 7,75	15	28-42	22,9	7,2	M10	61,09	60	6200-2Z	20	3	44,72 €
22281-10212	ikili	10 B-2	5/8X3/8	15,875 x 9,65	15	35-59	28,6	9,1	M12	76,36	80	6301-2Z	35	4	53,91 €
22281-12212	ikili	12 B-2	3/4X7/16	19,05 x 11,68	15	37-57	31,5	11,5	M12	91,63	80	6301-2Z	35	4	63,66 €
22281-12220	ikili	12 B-2	3/4X7/16	19,05 x 11,68	15	38-101	34,5	11,5	M20	91,63	120	6304-2Z	160	5	90,19 €
22281-16220	ikili	16 B-2	1X17,02mm	25,4 x 17,02	13	48-92	46,9	16,2	M20	106,14	120	6304-2Z	160	5	94,69 €
22281-06310	üçlü	06 B-3	3/8X7/32	9,525 x 5,72	15	32-39	29,4	5,7	M10	45,81	60	6200-2Z	20	3	60,87 €
22281-08312	üçlü	08 B-3	1/2X5/16	12,7 x 7,75	15	41-53	40	7,2	M12	61,09	80	6301-2Z	35	4	82,06 €
22281-10312	üçlü	10 B-3	5/8X3/8	15,875 x 9,65	15	43-51	45,2	9,1	M12	76,36	80	6301-2Z	35	4	85,71 €
22281-10320	üçlü	10 B-3	5/8X3/8	15,875 x 9,65	15	55-85	48,2	9,1	M20	76,36	120	6304-2Z	160	5	114,74 €
22281-12320	üçlü	12 B-3	3/4X7/16	19,05 x 11,68	15	58-82	54	11,5	M20	91,63	120	6304-2Z	160	5	108,01 €
22281-08112	tekli	08 B-1	1/2X5/16	12,7 x 7,75	15	27-67	12	7,2	M12	61,09	80	6301-2Z	35	4	30,72 €
22281-10120	tekli	10 B-1	5/8X3/8	15,875 x 9,65	15	38-101	15	9,1	M20	76,36	120	6304-2Z	160	5	53,94 €
22281-20120	tekli	20 B-1	1 1/4X3/4	31,75 x 19,56	13	41-121	15	18,5	M20	132,67	140	6304-2Z	160	6	98,01 €
22281-24120	tekli	24 B-1	1 1/2X1	38,1 x 25,4	11	41-121	15	24,1	M20	135,23	140	6304-2Z	160	6	116,30 €
22281-08212	ikili	08 B-2	1/2X5/16	12,7 x 7,75	15	34-60	26	7,2	M12	61,09	80	6301-2Z	35	4	56,19 €
22281-10220	ikili	10 B-2	5/8X3/8	15,875 x 9,65	15	47-93	31,5	9,1	M20	76,36	120	6304-2Z	160	5	91,39 €
22281-20220	ikili	20 B-2	1 1/4X3/4	31,75 x 19,56	13	59-103	51,5	18,5	M20	132,67	140	6304-2Z	160	6	181,42 €
22281-24220	ikili	24 B-2	1 1/2X1	38,1 x 25,4	11	65-97	63,4	24,1	M20	135,23	140	6304-2Z	160	6	269,55 €
