        Bağlantı elemanları, ikili DIN ISO 606, Form L

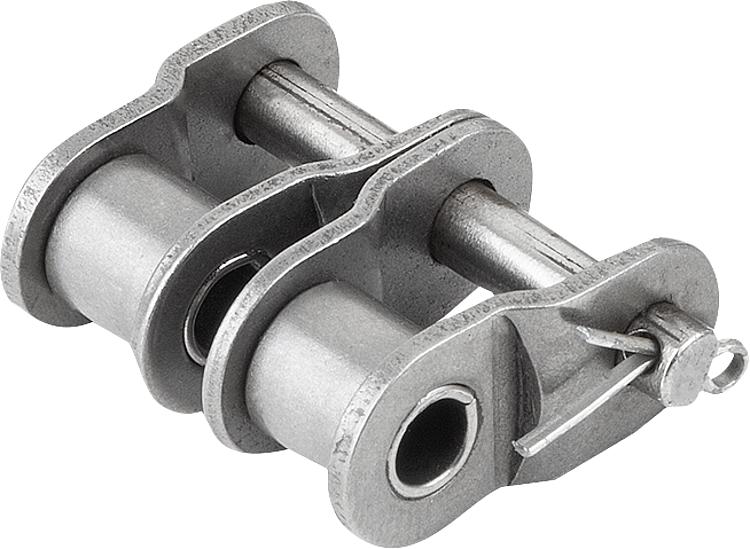

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Bilgi:DIN ISO 606 uyarınca, makaralı zincirler için ikili bağlantı elemanları.

Tek eleman sayısında zinciri kapatmak için bükülü elemanlar gereklidir. Bükülü elemanlar kullanıldığında, güç ve kırılma kuvvet, %20 azalır.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 22201_L Bağlantı elemanları, ikili DIN ISO 606, Form L

172 kB

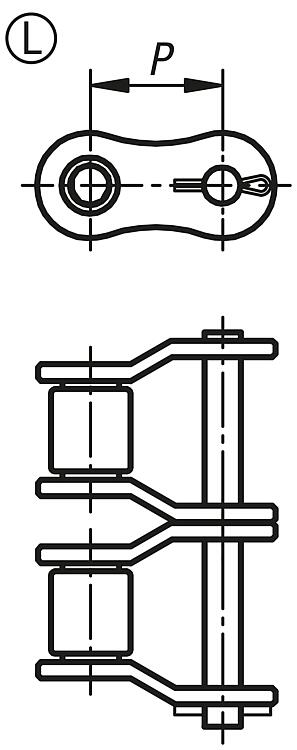

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	ISO no.	P	Uygun olduğu zincir	Fiyat
22201-40800030	05 B-2	8	8,0 x 3,0mm	3,54 €
22201-40380732	06 B-2	9,525	3/8 x 7/32	2,67 €
22201-40120516	08 B-2	12,7	1/2 x 5/16	3,14 €
22201-40580308	10 B-2	15,875	5/8 x 3/8	3,94 €
22201-40340716	12 B-2	19,05	3/4 x 7/16	3,54 €
22201-41001702	16 B-2	25,4	1 x 17,02 mm	7,60 €
22201-41140340	20 B-2	31,75	1 1/4 x 3/4	20,82 €
22201-41121000	24 B-2	38,1	1 1/2 x 1	30,61 €
