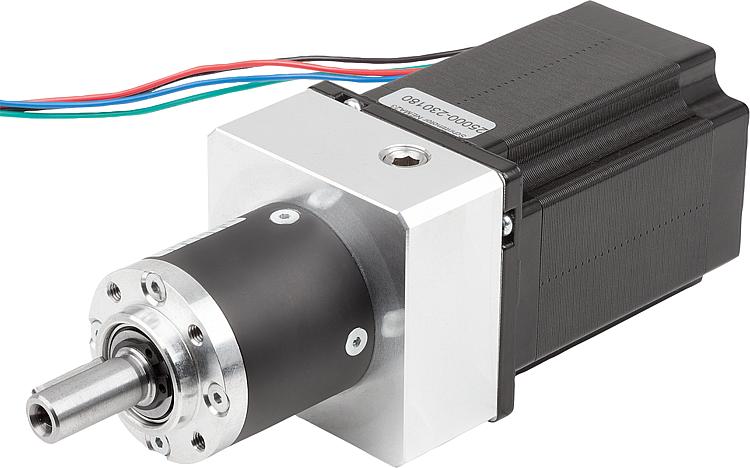

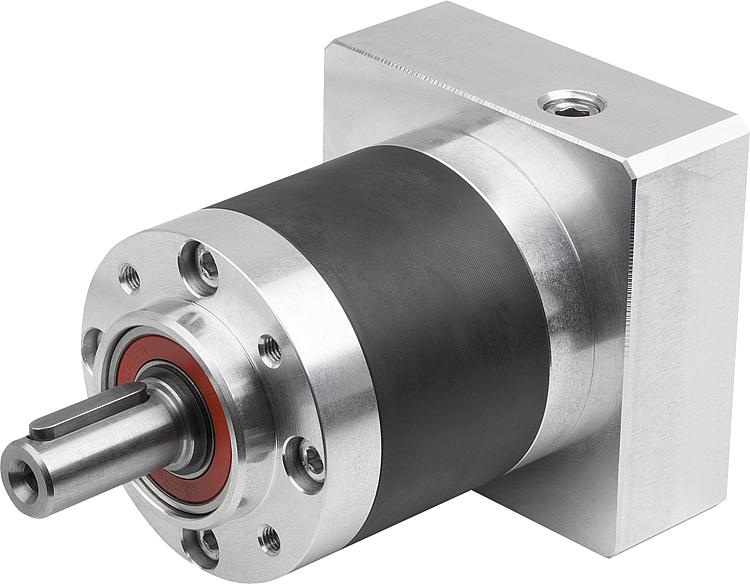

22750Planeter dişli kutusu adım motorları için |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaModel:Tek kademeli.Bilgi:NEMA 23 ve NEMA 34 ebadında adım motorları için planeter dişli kutusu. Tüm montaj konumları için uygun. Kullanım ömrü yağlaması nedeniyle bakım gerektirmez. Planeter dişli kutuları kendinden merkezlemeli, değiştirilebilir flanş sistemi ve eksenel uzunluk dengelemesi ile donatılmıştır.Teknik veriler:Dişli kutusu kademeleri: 1
Nominal giriş devri: 3000 1/min
Maks. giriş devri: 6000 1/min
Koruma türü: IP64
Kullanım ömrü: ~20000h
Montaj konumu: İstendiği gibiSıcaklık aralığı:-25 °C ile +90 °C arasında (kısa süreliğine +120 °C'ye kadar)Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

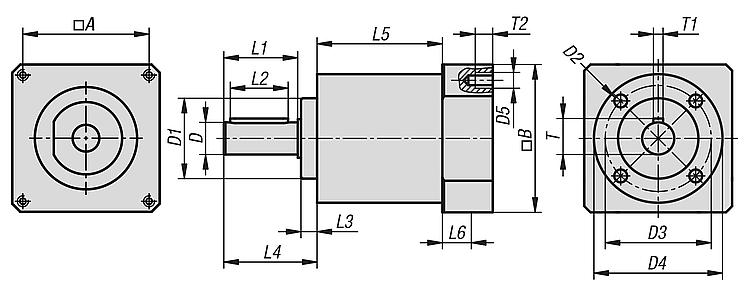

| Sipariş numarası | Boyut | A | B
| D | D1 | D2 | D3 | D4 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | T | T1 | T2 | CAD | Aks. | Fiyat | Sipariş et |
|---|

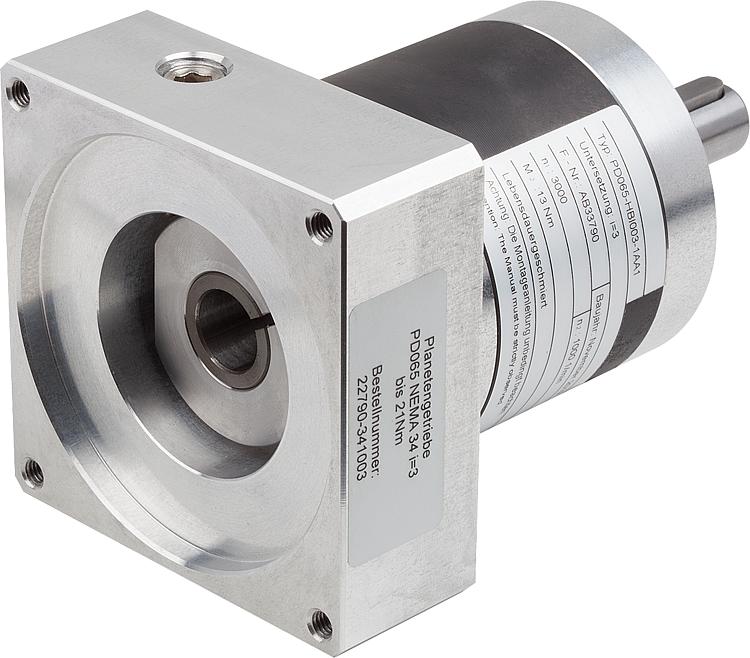

| 22750-231004 | NEMA 23 | 47,14 | 55 | 10 | 25 | M04x8 | 33 | 40 | M4 | 23 | 18 | 5 | 29 | 39 | 27 | 11,2 | 3 | 12 |  | | 395,55 € | | | 22750-341003 | NEMA 34 | 69,6 | 85 | 14 | 40 | M05x10 | 52 | 65 | M5 | 30 | 25 | 8 | 39 | 64,5 | 31 | 16 | 5 | 12 | | | 476,88 € | |
Sipariş numarası
| Aktarım
oranı | maks. tahrik çıkış torku
M
Nm | Hızlanma torku
Nm
| Burulma boşluğu
arcmin | Burulma direnci
Nm/arcmin
| Tam yük altında
verimlilik derecesi
%
| maks. izinli
radyal kuvvvet
N | maks. izinli
eksenel kuvvvet
N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 22750-231004 | 4:1 | 4 | 8 | 20 | 0,4 | 96 | 220 | 330 | | | 395,55 € | | | 22750-341003 | 3:1 | 13 | 25 | 12 | 1,6 | 97 | 930 | 1080 | | | 476,88 € | |
