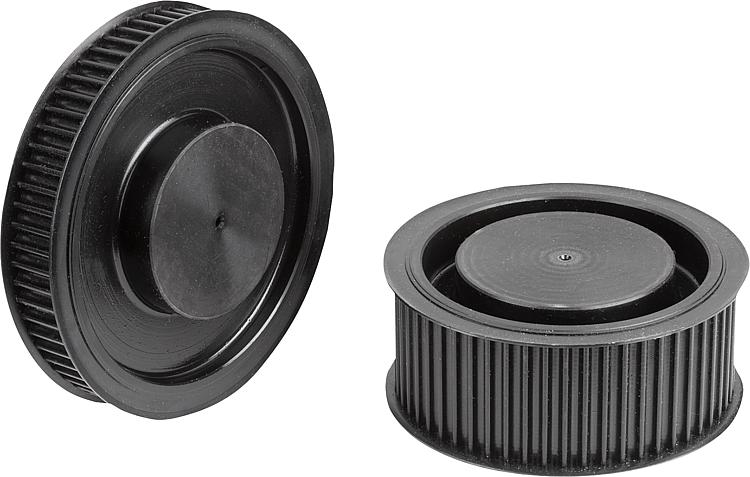

22004Dişli kayış kasnakları profil HTD 8M |
geri |
|
|
AçıklamaMalzeme:Çelik veya gri döküm.Model:fosfat kaplama.Bilgi:Metrik ayrımlı standart HTD profili (yarı yuvarlak dişli tertibatı). En az bir dişli kayış kasnağında kenar levhaları olmalıdır. Dişli kayış kasnakların bir merkezleme deliği veya önceden açılan bir deliği mevcuttur (üretim tekniğine göre değişebilir). Bu nedenle, tabloda yer alan D2 maks. ölçüsü, dişli kayış kasnakların teslim edildiği deliğin maksimum değeridir. Bu hazır delik / merkezleme deliği, müşteri tarafından geçme deliği, kanallı geçme deliği veya dişli delik olarak dönüştürülebilir. Müşteri tarafından alternatif olarak çapı küçültmek için burçlar da kullanılabilir.
Gri dökme demirden yapılmış dişli kayış kasnakları için parmaklık sayısı değişebilir.
Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

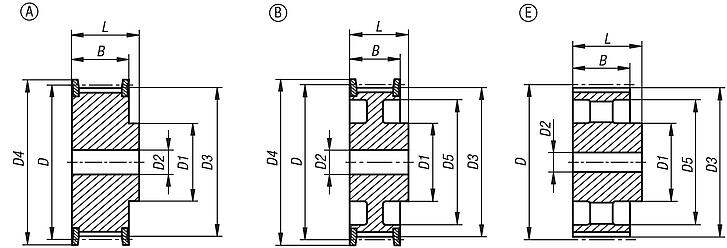

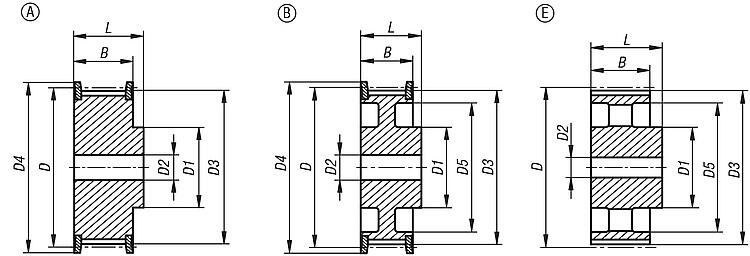

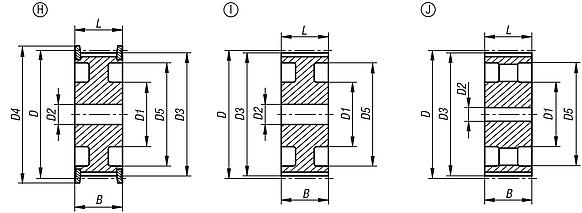

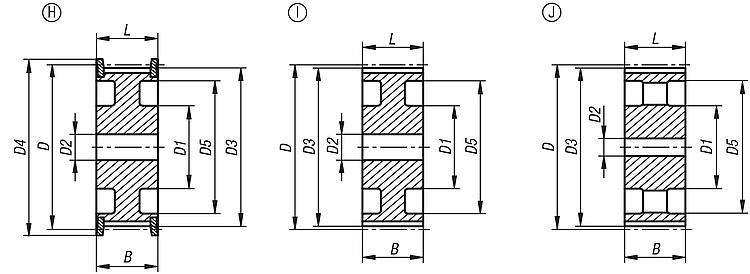

Çizimler (toplu genel bakış) |
Dişli kayış kasnakları, profil HTD 8M, 20 mm kayış genişliği için
|
daha fazla bilgi |
| Sipariş numarası | Form | Ana gövde
malzemesi | Diş
sayısı
| D | D1
maks. | D2
maks. | D3 | D4
maks. | D5 | B | L | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 22004-0820018 | A | çelik | 18 | 45,84 | 32 | 12 | 44,46 | 51 | - | 28 | 38 |  | | 12,22 € | | | 22004-0820020 | A | çelik | 20 | 50,93 | 36 | 12 | 49,56 | 57 | - | 28 | 38 | | | 13,43 € | | | 22004-0820022 | A | çelik | 22 | 56,02 | 43 | 12 | 54,65 | 62 | - | 28 | 38 | | | 13,98 € | | | 22004-0820024 | A | çelik | 24 | 61,12 | 49 | 12 | 59,74 | 67 | - | 28 | 38 | | | 15,72 € | | | 22004-0820026 | A | çelik | 26 | 66,21 | 50 | 12 | 64,84 | 73 | - | 28 | 38 | | | 17,14 € | | | 22004-0820028 | A | çelik | 28 | 71,3 | 55 | 14 | 69,93 | 77 | - | 28 | 38 | | | 18,80 € | | | 22004-0820030 | A | çelik | 30 | 76,39 | 60 | 14 | 75,02 | 84 | - | 28 | 38 | | | 20,42 € | | | 22004-0820032 | A | çelik | 32 | 81,49 | 64 | 14 | 80,12 | 88 | - | 28 | 38 | | | 21,28 € | | | 22004-0820034 | A | çelik | 34 | 86,58 | 70 | 14 | 85,21 | 94 | - | 28 | 38 | | | 22,34 € | | | 22004-0820036 | A | çelik | 36 | 91,67 | 75 | 14 | 90,3 | 98 | - | 28 | 38 | | | 23,92 € | | | 22004-0820038 | A | çelik | 38 | 96,77 | 80 | 14 | 95,39 | 104 | - | 28 | 38 | | | 25,31 € | | | 22004-0820040 | A | çelik | 40 | 101,86 | 85 | 14 | 100,49 | 108 | - | 28 | 38 | | | 27,06 € | | | 22004-0820044 | A | gri döküm | 44 | 112,05 | 96 | 14 | 110,67 | 121 | - | 28 | 38 | | | 32,28 € | | | 22004-0820048 | A | gri döküm | 48 | 122,23 | 104 | 14 | 120,86 | 129 | - | 28 | 38 | | | 34,64 € | | | 22004-0820056 | B | gri döküm | 56 | 142,6 | 80 | 14 | 141,23 | 150 | 117 | 28 | 38 | | | 44,03 € | | | 22004-0820060 | B | gri döküm | 60 | 152,79 | 80 | 14 | 151,42 | 158 | 127 | 28 | 38 | | | 51,24 € | | | 22004-0820064 | B | gri döküm | 64 | 162,97 | 80 | 14 | 161,6 | 168 | 137 | 28 | 38 | | | 51,24 € | | | 22004-0820072 | B | gri döküm | 72 | 183,35 | 80 | 18 | 181,97 | 192 | 158 | 28 | 38 | | | 58,13 € | | | 22004-0820080 | E | gri döküm | 80 | 203,72 | 90 | 14 | 202,35 | - | 179 | 28 | 38 | | | 59,80 € | | | 22004-0820084 | E | gri döküm | 84 | 213,9 | 90 | 14 | 212,53 | - | 190 | 28 | 38 | | | 67,49 € | | | 22004-0820090 | E | gri döküm | 90 | 229,18 | 90 | 14 | 227,81 | - | 204 | 28 | 38 | | | 67,49 € | | | 22004-0820112 | E | gri döküm | 112 | 285,21 | 90 | 20 | 283,83 | - | 260 | 28 | 38 | | | 73,31 € | | | 22004-0820144 | E | gri döküm | 144 | 366,69 | 90 | 20 | 365,32 | - | 342 | 28 | 38 | | | 118,65 € | | | 22004-0820168 | E | gri döküm | 168 | 427,8 | 100 | 20 | 426,42 | - | 403 | 28 | 38 | | | 124,87 € | | | 22004-0820192 | E | gri döküm | 192 | 488,92 | 100 | 20 | 487,54 | - | 465 | 28 | 38 | | | 160,39 € | |
|
Dişli kayış kasnakları, profil HTD 8M, 30 mm kayış genişliği için
|
daha fazla bilgi |
| Sipariş numarası | Form | Ana gövde
malzemesi | Diş
sayısı
| D | D1
maks. | D2
maks. | D3 | D4
maks. | D5 | B | L | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 22004-0830018 | A | çelik | 18 | 45,84 | 32 | 12 | 44,46 | 51 | - | 38 | 48 | | | 14,84 € | | | 22004-0830020 | A | çelik | 20 | 50,93 | 36 | 12 | 49,56 | 57 | - | 38 | 48 | | | 16,33 € | | | 22004-0830022 | A | çelik | 22 | 56,02 | 43 | 12 | 54,65 | 62 | - | 38 | 48 | | | 17,47 € | | | 22004-0830024 | A | çelik | 24 | 61,12 | 49 | 12 | 59,74 | 67 | - | 38 | 48 | | | 18,25 € | | | 22004-0830026 | A | çelik | 26 | 66,21 | 50 | 12 | 64,84 | 73 | - | 38 | 48 | | | 19,92 € | | | 22004-0830028 | A | çelik | 28 | 71,3 | 55 | 14 | 69,93 | 77 | - | 38 | 48 | | | 20,77 € | | | 22004-0830030 | A | çelik | 30 | 76,39 | 60 | 14 | 75,02 | 84 | - | 38 | 48 | | | 23,06 € | | | 22004-0830032 | A | çelik | 32 | 81,49 | 64 | 14 | 80,12 | 88 | - | 38 | 48 | | | 25,46 € | | | 22004-0830034 | A | çelik | 34 | 86,58 | 70 | 14 | 85,21 | 94 | - | 38 | 48 | | | 26,16 € | | | 22004-0830036 | A | çelik | 36 | 91,67 | 75 | 14 | 90,3 | 98 | - | 38 | 48 | | | 27,63 € | | | 22004-0830038 | A | çelik | 38 | 96,77 | 80 | 14 | 95,39 | 104 | - | 38 | 48 | | | 29,54 € | | | 22004-0830040 | A | çelik | 40 | 101,86 | 85 | 14 | 100,49 | 108 | - | 38 | 48 | | | 31,37 € | | | 22004-0830044 | A | gri döküm | 44 | 112,05 | 96 | 14 | 110,67 | 121 | - | 38 | 48 | | | 33,11 € | | | 22004-0830048 | A | gri döküm | 48 | 122,23 | 104 | 14 | 120,86 | 129 | - | 38 | 48 | | | 40,84 € | | | 22004-0830056 | B | gri döküm | 56 | 142,6 | 90 | 14 | 141,23 | 150 | 117 | 38 | 48 | | | 50,99 € | | | 22004-0830060 | B | gri döküm | 60 | 152,79 | 90 | 14 | 151,42 | 158 | 127 | 38 | 48 | | | 61,56 € | | | 22004-0830064 | B | gri döküm | 64 | 162,97 | 90 | 14 | 161,6 | 168 | 137 | 38 | 48 | | | 61,56 € | | | 22004-0830072 | B | gri döküm | 72 | 183,35 | 95 | 14 | 181,97 | 192 | 158 | 38 | 48 | | | 67,57 € | | | 22004-0830080 | E | gri döküm | 80 | 203,72 | 100 | 14 | 202,35 | - | 179 | 38 | 48 | | | 73,34 € | | | 22004-0830084 | E | gri döküm | 84 | 213,9 | 100 | 14 | 212,53 | - | 190 | 38 | 48 | | | 86,05 € | | | 22004-0830090 | E | gri döküm | 90 | 229,18 | 100 | 14 | 227,81 | - | 204 | 38 | 48 | | | 86,05 € | | | 22004-0830112 | E | gri döküm | 112 | 285,21 | 100 | 20 | 283,83 | - | 260 | 38 | 48 | | | 83,90 € | | | 22004-0830144 | E | gri döküm | 144 | 366,69 | 100 | 20 | 365,32 | - | 342 | 38 | 48 | | | 133,43 € | | | 22004-0830168 | E | gri döküm | 168 | 427,8 | 100 | 20 | 426,42 | - | 403 | 38 | 48 | | | 140,86 € | | | 22004-0830192 | E | gri döküm | 192 | 488,92 | 100 | 20 | 487,54 | - | 465 | 38 | 48 | | | 172,02 € | |
|
Dişli kayış kasnakları, profil HTD 8M, 50 mm kayış genişliği için
|
daha fazla bilgi |
| Sipariş numarası | Form | Ana gövde
malzemesi | Diş
sayısı
| D | D1
maks. | D2
maks. | D3 | D4
maks. | D5 | B | L | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 22004-0850018 | A | çelik | 18 | 45,84 | 32 | 12 | 44,46 | 51 | - | 60 | 70 | | | 17,04 € | | | 22004-0850020 | A | çelik | 20 | 50,93 | 36 | 12 | 49,56 | 57 | - | 60 | 70 | | | 17,55 € | | | 22004-0850022 | A | çelik | 22 | 56,02 | 43 | 12 | 54,65 | 62 | - | 60 | 70 | | | 17,76 € | | | 22004-0850024 | A | çelik | 24 | 61,12 | 49 | 12 | 59,74 | 67 | - | 60 | 70 | | | 18,76 € | | | 22004-0850026 | A | çelik | 26 | 66,21 | 50 | 12 | 64,84 | 73 | - | 60 | 70 | | | 20,82 € | | | 22004-0850028 | A | çelik | 28 | 71,3 | 55 | 14 | 69,93 | 77 | - | 60 | 70 | | | 23,63 € | | | 22004-0850030 | A | çelik | 30 | 76,39 | 60 | 14 | 75,02 | 84 | - | 60 | 70 | | | 24,02 € | | | 22004-0850032 | A | çelik | 32 | 81,49 | 64 | 14 | 80,12 | 88 | - | 60 | 70 | | | 26,57 € | | | 22004-0850034 | A | çelik | 34 | 86,58 | 70 | 14 | 85,21 | 94 | - | 60 | 70 | | | 28,29 € | | | 22004-0850036 | A | çelik | 36 | 91,67 | 75 | 14 | 90,3 | 98 | - | 60 | 70 | | | 29,73 € | | | 22004-0850038 | A | çelik | 38 | 96,77 | 80 | 14 | 95,39 | 104 | - | 60 | 70 | | | 32,44 € | | | 22004-0850040 | A | çelik | 40 | 101,86 | 85 | 14 | 100,49 | 108 | - | 60 | 70 | | | 34,96 € | | | 22004-0850044 | A | gri döküm | 44 | 112,05 | 96 | 14 | 110,67 | 121 | - | 60 | 70 | | | 39,76 € | | | 22004-0850048 | A | gri döküm | 48 | 122,23 | 104 | 14 | 120,86 | 129 | - | 60 | 70 | | | 51,20 € | | | 22004-0850056 | H | gri döküm | 56 | 142,6 | 90 | 18 | 141,23 | 150 | 117 | 60 | 60 | | | 52,96 € | | | 22004-0850060 | H | gri döküm | 60 | 152,79 | 100 | 18 | 151,42 | 158 | 127 | 60 | 60 | | | 66,07 € | | | 22004-0850064 | H | gri döküm | 64 | 162,97 | 100 | 18 | 161,6 | 168 | 137 | 60 | 60 | | | 76,61 € | | | 22004-0850072 | H | gri döküm | 72 | 183,35 | 100 | 18 | 181,97 | 192 | 158 | 60 | 60 | | | 105,08 € | | | 22004-0850080 | I | gri döküm | 80 | 203,72 | 110 | 18 | 202,35 | - | 179 | 60 | 60 | | | 78,88 € | | | 22004-0850084 | J | gri döküm | 84 | 213,9 | 110 | 18 | 212,53 | - | 190 | 60 | 60 | | | 89,94 € | | | 22004-0850090 | J | gri döküm | 90 | 229,18 | 110 | 18 | 227,81 | - | 204 | 60 | 60 | | | 116,82 € | | | 22004-0850112 | J | gri döküm | 112 | 285,21 | 110 | 20 | 283,83 | - | 260 | 60 | 60 | | | 145,90 € | | | 22004-0850144 | J | gri döküm | 144 | 366,69 | 110 | 20 | 365,32 | - | 342 | 60 | 60 | | | 154,32 € | | | 22004-0850168 | J | gri döküm | 168 | 427,8 | 120 | 20 | 426,42 | - | 403 | 60 | 60 | | | 187,45 € | | | 22004-0850192 | J | gri döküm | 192 | 488,92 | 130 | 20 | 487,54 | - | 465 | 60 | 60 | | | 235,76 € | |
|
