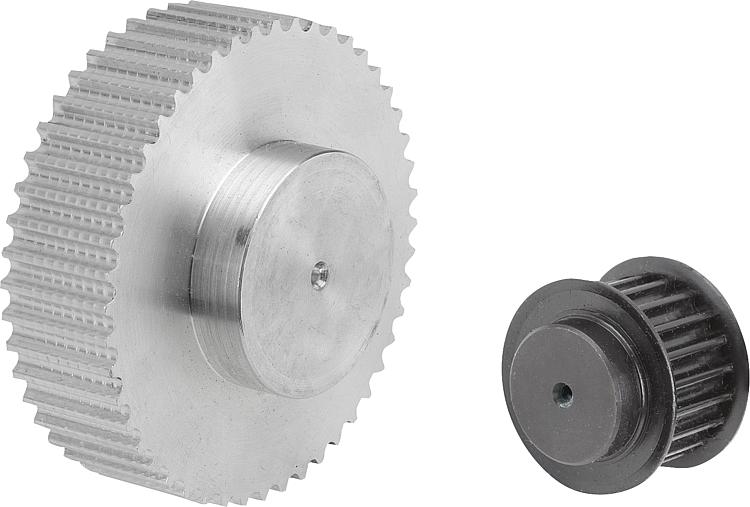

22004Dişli kayış kasnakları profil HTD 5M |
geri |
|
|
AçıklamaMalzeme:Çelik.
Kenar levhasız dişli kayış kasnakları: alüminyum.Model:Çelik fosfat kaplamalı.
Alüminyum kaplamasız.Bilgi:Metrik ayrımlı standart HTD profili (yarı yuvarlak dişli tertibatı). En az bir dişli kayış kasnağında kenar levhaları olmalıdır. Dişli kayış kasnakların bir merkezleme deliği veya önceden açılan bir deliği mevcuttur (üretim tekniğine göre değişebilir). Bu nedenle, tabloda yer alan D2 maks. ölçüsü, dişli kayış kasnakların teslim edildiği deliğin maksimum değeridir. Bu hazır delik / merkezleme deliği, müşteri tarafından geçme deliği, kanallı geçme deliği veya dişli delik olarak dönüştürülebilir. Müşteri tarafından alternatif olarak çapı küçültmek için burçlar da kullanılabilir.
Dişli kayış kasnaklarının düz yüzeylerinde ağırlık nedeniyle bir girinti bulunabilir..Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

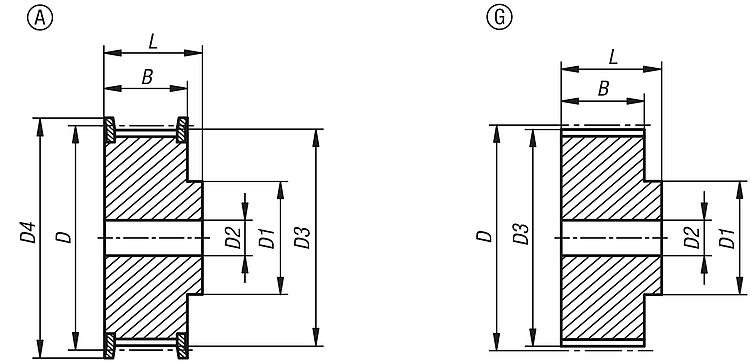

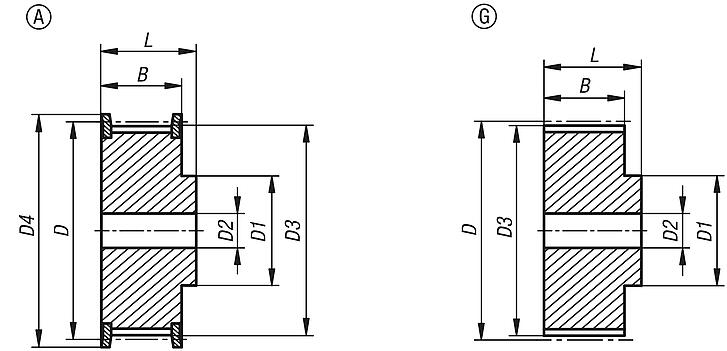

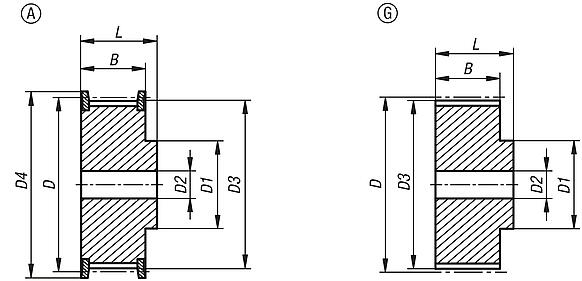

Çizimler (toplu genel bakış) |
Dişli kayış kasnakları, profil HTD 5M, 15 mm kayış genişliği için |
daha fazla bilgi |
| Sipariş numarası | Kayış genişliği | Form | Ana gövde
malzemesi | Diş
sayısı
| D | D1
maks. | D2
maks. | D3 | D4
maks. | B | L | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 22004-051512 | 15 | A | çelik | 12 | 19,1 | 13 | 6 | 17,96 | 23 | 20,5 | 26 |  | | 6,10 € | | | 22004-051514 | 15 | A | çelik | 14 | 22,28 | 14 | 6 | 21,14 | 25 | 20,5 | 26 | | | 7,12 € | | | 22004-051515 | 15 | A | çelik | 15 | 23,87 | 16 | 6 | 22,73 | 28 | 20,5 | 26 | | | 7,36 € | | | 22004-051516 | 15 | A | çelik | 16 | 25,47 | 16,5 | 6 | 24,32 | 28 | 20,5 | 26 | | | 7,64 € | | | 22004-051518 | 15 | A | çelik | 18 | 28,65 | 20 | 6 | 27,51 | 32 | 20,5 | 26 | | | 8,14 € | | | 22004-051520 | 15 | A | çelik | 20 | 31,83 | 23 | 6 | 30,69 | 36 | 20,5 | 26 | | | 8,72 € | | | 22004-051521 | 15 | A | çelik | 21 | 33,42 | 24 | 6 | 32,28 | 38 | 20,5 | 26 | | | 9,03 € | | | 22004-051522 | 15 | A | çelik | 22 | 35,01 | 25,5 | 6 | 33,87 | 39 | 20,5 | 26 | | | 9,15 € | | | 22004-051524 | 15 | A | çelik | 24 | 38,19 | 27 | 6 | 37,06 | 42 | 20,5 | 28 | | | 10,48 € | | | 22004-051526 | 15 | A | çelik | 26 | 41,38 | 30 | 6 | 40,24 | 46 | 20,5 | 28 | | | 11,06 € | | | 22004-051528 | 15 | A | çelik | 28 | 44,56 | 30,5 | 6 | 43,42 | 50 | 20,5 | 28 | | | 11,20 € | | | 22004-051530 | 15 | A | çelik | 30 | 47,75 | 35 | 8 | 46,61 | 51 | 20,5 | 28 | | | 12,81 € | | | 22004-051532 | 15 | A | çelik | 32 | 50,93 | 38 | 8 | 49,79 | 55 | 20,5 | 28 | | | 14,13 € | | | 22004-051536 | 15 | A | çelik | 36 | 57,3 | 38 | 8 | 56,16 | 62 | 20,5 | 28 | | | 15,28 € | | | 22004-051540 | 15 | A | çelik | 40 | 63,66 | 38 | 8 | 62,52 | 71 | 20,5 | 28 | | | 17,47 € | | | 22004-051544 | 15 | G | alüminyum | 44 | 70,03 | 38 | 8 | 68,89 | - | 20,5 | 30 | | | 21,39 € | | | 22004-051548 | 15 | G | alüminyum | 48 | 76,39 | 45 | 8 | 75,25 | - | 20,5 | 30 | | | 23,83 € | | | 22004-051560 | 15 | G | alüminyum | 60 | 95,49 | 50 | 8 | 94,35 | - | 20,5 | 30 | | | 29,54 € | | | 22004-051572 | 15 | G | alüminyum | 72 | 114,59 | 50 | 8 | 113,45 | - | 20,5 | 30 | | | 35,36 € | |
|
Dişli kayış kasnakları, profil HTD 5M, 25 mm kayış genişliği için |
daha fazla bilgi |
| Sipariş numarası | Kayış genişliği | Form | Ana gövde
malzemesi | Diş
sayısı
| D | D1
maks. | D2
maks. | D3 | D4
maks. | B | L | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 22004-052512 | 25 | A | çelik | 12 | 19,1 | 13 | 6 | 17,96 | 23 | 30 | 36 | | | 8,14 € | | | 22004-052514 | 25 | A | çelik | 14 | 22,28 | 14 | 6 | 21,14 | 25 | 30 | 36 | | | 9,15 € | | | 22004-052515 | 25 | A | çelik | 15 | 23,87 | 16 | 6 | 22,73 | 28 | 30 | 36 | | | 9,44 € | | | 22004-052516 | 25 | A | çelik | 16 | 25,47 | 16,5 | 6 | 24,32 | 28 | 30 | 36 | | | 9,53 € | | | 22004-052518 | 25 | A | çelik | 18 | 28,65 | 20 | 6 | 27,51 | 32 | 30 | 36 | | | 10,19 € | | | 22004-052520 | 25 | A | çelik | 20 | 31,83 | 23 | 6 | 30,69 | 36 | 30 | 36 | | | 10,48 € | | | 22004-052521 | 25 | A | çelik | 21 | 33,42 | 24 | 6 | 32,28 | 38 | 30 | 38 | | | 11,71 € | | | 22004-052522 | 25 | A | çelik | 22 | 35,01 | 25,5 | 6 | 33,87 | 39 | 30 | 38 | | | 11,93 € | | | 22004-052524 | 25 | A | çelik | 24 | 38,19 | 27 | 6 | 37,06 | 42 | 30 | 38 | | | 13,10 € | | | 22004-052526 | 25 | A | çelik | 26 | 41,38 | 30 | 6 | 40,24 | 46 | 30 | 38 | | | 14,35 € | | | 22004-052528 | 25 | A | çelik | 28 | 44,56 | 30,5 | 6 | 43,42 | 50 | 30 | 38 | | | 15,20 € | | | 22004-052530 | 25 | A | çelik | 30 | 47,75 | 35 | 8 | 46,61 | 51 | 30 | 38 | | | 16,01 € | | | 22004-052532 | 25 | A | çelik | 32 | 50,93 | 38 | 8 | 49,79 | 55 | 30 | 38 | | | 18,08 € | | | 22004-052536 | 25 | A | çelik | 36 | 57,3 | 38 | 8 | 56,16 | 62 | 30 | 38 | | | 19,65 € | | | 22004-052540 | 25 | A | çelik | 40 | 63,66 | 38 | 8 | 62,52 | 71 | 30 | 38 | | | 22,55 € | | | 22004-052544 | 25 | G | alüminyum | 44 | 70,03 | 38 | 8 | 68,89 | - | 30 | 40 | | | 27,51 € | | | 22004-052548 | 25 | G | alüminyum | 48 | 76,39 | 45 | 8 | 75,25 | - | 30 | 40 | | | 29,69 € | | | 22004-052560 | 25 | G | alüminyum | 60 | 95,49 | 50 | 8 | 94,35 | - | 30 | 40 | | | 38,19 € | | | 22004-052572 | 25 | G | alüminyum | 72 | 114,59 | 50 | 8 | 113,45 | - | 30 | 40 | | | 46,91 € | |
|
