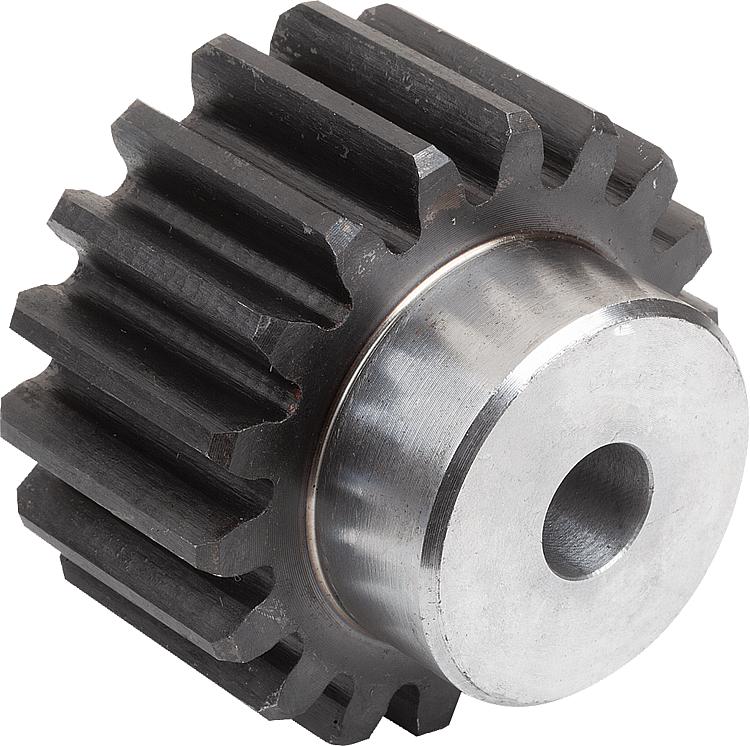

        Alın dişli çarklar, çelik, modül 4 sertleştirilmiş dişli tertibatı, düz dişli, kavrama açısı 20°

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik 1.0503 (C45).Model:Frezelenmiş dişli tertibatı, düz dişli.
Dişli tertibatı 50 +4 HRC'ye indüksiyonla sertleştirilmiş.
Kavrama açısı 20°, yalın.Bilgi:Sertleştirme ile dişli kalitesi yakl. 10-11'e değişmektedir.
Alın dişli çarkların bir merkezleme deliği veya önceden açılan bir deliği mevcuttur.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 22401 Alın dişli çarklar, çelik, modül 4 sertleştirilmiş dişli tertibatı, düz dişli, kavrama açısı 20°

286 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Form modeli	Modül	Diş sayısı	B	D	D1	D2 maks.	D3	L	Fiyat
22401-0140400012	A	göbekli	4	12	40	56	48	14	35	60	40,19 €
22401-0140400015	A	göbekli	4	15	40	68	60	14	45	60	51,11 €
22401-0140400018	A	göbekli	4	18	40	80	72	16	50	60	57,71 €
22401-0140400020	A	göbekli	4	20	40	88	80	16	60	60	62,66 €
22401-0140400024	A	göbekli	4	24	40	104	96	20	75	60	71,53 €
22401-0140400025	A	göbekli	4	25	40	108	100	20	75	60	70,76 €
22401-0140400030	A	göbekli	4	30	40	128	120	20	75	60	96,47 €
22401-0140400036	A	göbekli	4	36	40	152	144	25	80	60	126,17 €
