22400Alın dişli çarklar, çelik, modül 5, frezelenmiş dişli... |
geri |
|
|
AçıklamaMalzeme:Çelik 1.0503 (C45).Model:Frezelenmiş dişli tertibatı, düz dişli.

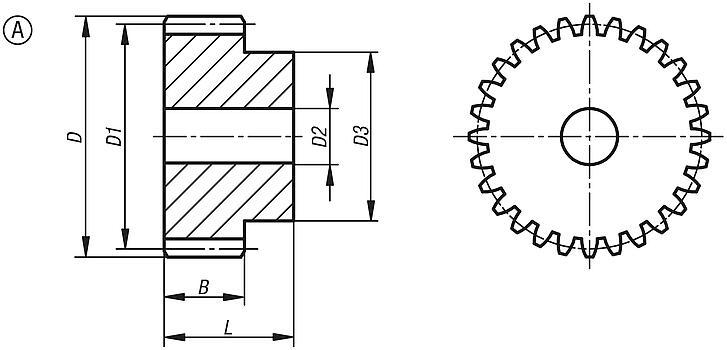

Kavrama açısı 20°, kaplamasız.Bilgi:30 dişe kadar tek taraflı göbekli ve 32 dişten itibaren kasnak olarak. Alın dişli çarkların bir merkezleme deliği veya önceden açılan bir deliği mevcuttur (üretim tekniğine göre değişir). Bu nedenle, tabloda yer alan D2 maks. ölçüsü, alın dişli çarkların teslim edildiği deliğin maksimum değeridir. Bu hazır delik / merkezleme deliği, müşteri tarafından geçme deliği, kanallı geçme deliği veya dişli delik olarak dönüştürülebilir. Müşteri tarafından alternatif olarak çapı küçültmek için burçlar da kullanılabilir.Çizim bilgisi:Form A: göbekli

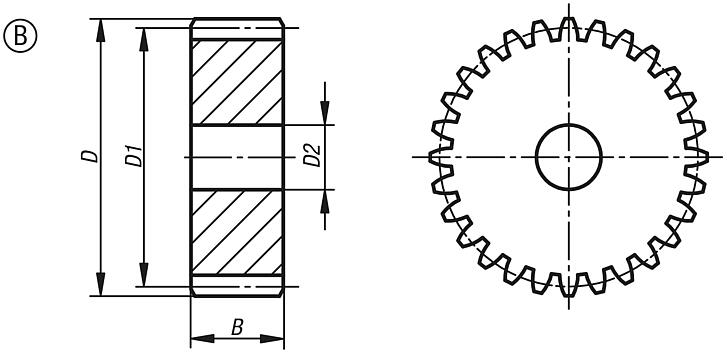

Form B: göbeksiz İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |
Alın dişli çarklar, çelik, modül 5, frezelenmiş dişli tertibatı, düz dişli, kavrama açısı 20°
Form A, göbekli |
daha fazla bilgi |
| Sipariş numarası | Form | B
| D | D1 | D2
maks. | D3 | L | Modül | Diş
sayısı
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| 22400-0150500012 | A | 50 | 70 | 60 | 20 | 45 | 75 | 5 | 12 |  | | 53,19 € | | | 22400-0150500013 | A | 50 | 75 | 65 | 20 | 50 | 75 | 5 | 13 | | | 66,33 € | | | 22400-0150500014 | A | 50 | 80 | 70 | 20 | 55 | 75 | 5 | 14 | | | 69,87 € | | | 22400-0150500015 | A | 50 | 85 | 75 | 20 | 60 | 75 | 5 | 15 | | | 59,59 € | | | 22400-0150500016 | A | 50 | 90 | 80 | 20 | 65 | 75 | 5 | 16 | | | 60,39 € | | | 22400-0150500017 | A | 50 | 95 | 85 | 20 | 70 | 75 | 5 | 17 | | | 74,54 € | | | 22400-0150500018 | A | 50 | 100 | 90 | 20 | 70 | 75 | 5 | 18 | | | 76,49 € | | | 22400-0150500019 | A | 50 | 105 | 95 | 20 | 70 | 75 | 5 | 19 | | | 78,10 € | | | 22400-0150500020 | A | 50 | 110 | 100 | 20 | 80 | 75 | 5 | 20 | | | 80,29 € | | | 22400-0150500021 | A | 50 | 115 | 105 | 20 | 80 | 75 | 5 | 21 | | | 86,41 € | | | 22400-0150500022 | A | 50 | 120 | 110 | 20 | 80 | 75 | 5 | 22 | | | 89,17 € | | | 22400-0150500023 | A | 50 | 125 | 115 | 20 | 90 | 75 | 5 | 23 | | | 93,06 € | | | 22400-0150500024 | A | 50 | 130 | 120 | 20 | 90 | 75 | 5 | 24 | | | 79,95 € | | | 22400-0150500025 | A | 50 | 135 | 125 | 20 | 90 | 75 | 5 | 25 | | | 82,28 € | | | 22400-0150500026 | A | 50 | 140 | 130 | 20 | 100 | 75 | 5 | 26 | | | 128,35 € | | | 22400-0150500027 | A | 50 | 145 | 135 | 20 | 100 | 75 | 5 | 27 | | | 131,61 € | | | 22400-0150500028 | A | 50 | 150 | 140 | 25 | 100 | 75 | 5 | 28 | | | 125,22 € | | | 22400-0150500029 | A | 50 | 155 | 145 | 25 | 110 | 75 | 5 | 29 | | | 116,82 € | | | 22400-0150500030 | A | 50 | 160 | 150 | 25 | 110 | 75 | 5 | 30 | | | 118,76 € | |
|
Alın dişli çarklar, çelik, modül 5, frezelenmiş dişli tertibatı, düz dişli, kavrama açısı 20°, Form B, göbeksiz |
daha fazla bilgi |
| Sipariş numarası | Form | B
| D | D1 | D2
maks. | Modül | Diş
sayısı
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| 22400-0250500032 | B | 50 | 170 | 160 | 25 | 5 | 32 | | | 109,71 € | | | 22400-0250500035 | B | 50 | 185 | 175 | 25 | 5 | 35 | | | 110,26 € | | | 22400-0250500038 | B | 50 | 200 | 190 | 25 | 5 | 38 | | | 140,99 € | | | 22400-0250500040 | B | 50 | 210 | 200 | 25 | 5 | 40 | | | 131,84 € | | | 22400-0250500045 | B | 50 | 235 | 225 | 25 | 5 | 45 | | | 177,63 € | | | 22400-0250500048 | B | 50 | 250 | 240 | 25 | 5 | 48 | | | 185,41 € | | | 22400-0250500050 | B | 50 | 260 | 250 | 30 | 5 | 50 | | | 201,24 € | | | 22400-0250500052 | B | 50 | 270 | 260 | 30 | 5 | 52 | | | 223,56 € | | | 22400-0250500055 | B | 50 | 285 | 275 | 30 | 5 | 55 | | | 256,52 € | | | 22400-0250500057 | B | 50 | 295 | 285 | 30 | 5 | 57 | | | 301,23 € | | | 22400-0250500060 | B | 50 | 310 | 300 | 30 | 5 | 60 | | | 297,16 € | | | 22400-0250500065 | B | 50 | 335 | 325 | 30 | 5 | 65 | | | 355,64 € | | | 22400-0250500070 | B | 50 | 360 | 350 | 30 | 5 | 70 | | | 366,38 € | | | 22400-0250500075 | B | 50 | 385 | 375 | 30 | 5 | 75 | | | 374,05 € | | | 22400-0250500076 | B | 50 | 390 | 380 | 30 | 5 | 76 | | | 372,38 € | | | 22400-0250500080 | B | 50 | 410 | 400 | 30 | 5 | 80 | | | 373,97 € | | | 22400-0250500085 | B | 50 | 435 | 425 | 30 | 5 | 85 | | | 403,47 € | | | 22400-0250500090 | B | 50 | 460 | 450 | 30 | 5 | 90 | | | 432,34 € | | | 22400-0250500095 | B | 50 | 485 | 475 | 30 | 5 | 95 | | | 476,35 € | | | 22400-0250500100 | B | 50 | 510 | 500 | 30 | 5 | 100 | | | 547,73 € | | | 22400-0250500110 | B | 50 | 560 | 550 | 30 | 5 | 110 | | | 654,40 € | | | 22400-0250500114 | B | 50 | 580 | 570 | 30 | 5 | 114 | | | 709,83 € | |
|
