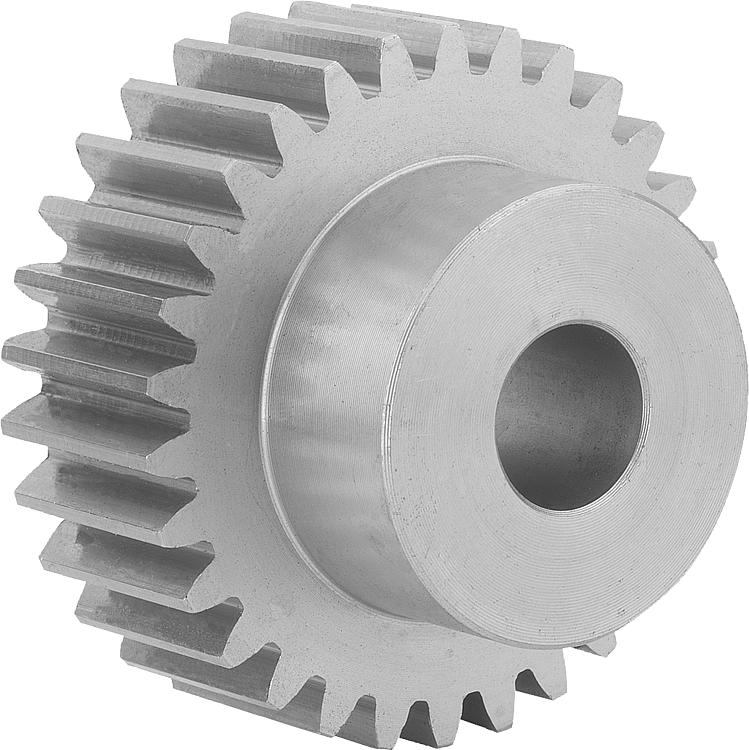

Alın dişli çarklar, paslanmaz çelik, modül 1,5 frezelenmiş dişli tertibatı, düz dişli, kavrama açısı 20°
22400-20

Alın dişli çarklar, paslanmaz çelik, modül 1,5 frezelenmiş...

geri

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele
AçıklamaMalzeme:Paslanmaz çelik 1.4305.Model:Frezelenmiş dişli tertibatı, düz dişli.
Kavrama açısı 20°, kaplamasız.
Bilgi:70 dişe kadar tek taraflı göbekli ve 80 dişten itibaren kasnak olarak. Alın dişli çarkların bir merkezleme deliği veya önceden açılan bir deliği mevcuttur (üretim tekniğine göre değişir). Bu nedenle, tabloda yer alan D2 maks. ölçüsü, alın dişli çarkların teslim edildiği deliğin maksimum değeridir. Bu hazır delik / merkezleme deliği, müşteri tarafından geçme deliği, kanallı geçme deliği veya dişli delik olarak dönüştürülebilir. Müşteri tarafından alternatif olarak çapı küçültmek için burçlar da kullanılabilir.Çizim bilgisi:
Form A: göbekli
Form B: göbeksiz
Özellikler:
Paslanmaz çelikRoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 22400-20 Alın dişli çarklar, paslanmaz çelik, modül 1,5 frezelenmiş dişli tertibatı, düz dişli, kavrama açısı 20° 278 kB

Çizimler (toplu genel bakış)

Alın dişli çarklar, paslanmaz çelik, modül 1,5 frezelenmiş dişli tertibatı, düz dişli, kavrama açısı 20°

Alın dişli çarklar, paslanmaz çelik, modül 1,5
frezelenmiş dişli tertibatı, düz dişli, kavrama açısı 20°, form A, göbekli

daha fazla bilgi

Çizimler

Alın dişli çarklar, paslanmaz çelik, modül 1,5
frezelenmiş dişli tertibatı, düz dişli, kavrama açısı 20°, form A, göbekli

Ürün seçimi/filtresi

Sipariş numarasıFormForm modeliModülDiş
sayısı
B

DD1D2
maks.
D3LCADAks.FiyatSipariş et
22400-20-1115170012Agöbekli1,51217211881430 27,78 €
22400-20-1115170013Agöbekli1,5131722,519,581530 27,81 €
22400-20-1115170014Agöbekli1,51417242181730 28,51 €
22400-20-1115170015Agöbekli1,5151725,522,581830 29,21 €
22400-20-1115170018Agöbekli1,51817302782030 31,74 €
22400-20-1115170020Agöbekli1,52017333082530 34,96 €
22400-20-1115170024Agöbekli1,524173936102530 39,86 €
22400-20-1115170025Agöbekli1,5251740,537,5102530 40,99 €
22400-20-1115170030Agöbekli1,530174845123030 46,62 €
22400-20-1115170040Agöbekli1,540176360124030 56,14 €
22400-20-1115170050Agöbekli1,550177875145030 71,22 €
22400-20-1115170060Agöbekli1,560179390166030 84,36 €
22400-20-1115170070Agöbekli1,57017108105167030 107,77 €

Alın dişli çarklar, paslanmaz çelik, modül 1,5
frezelenmiş dişli tertibatı, düz dişli, kavrama açısı 20°, form B, göbeksiz

daha fazla bilgi

Çizimler

Alın dişli çarklar, paslanmaz çelik, modül 1,5
frezelenmiş dişli tertibatı, düz dişli, kavrama açısı 20°, form B, göbeksiz

Ürün seçimi/filtresi

Sipariş numarasıFormForm modeliModülDiş
sayısı
B

DD1D2
maks.
CADAks.FiyatSipariş et
22400-20-1215170080Bgöbeksiz1,5801712312016 131,42 €
22400-20-1215170120Bgöbeksiz1,51201718318016 344,69 €
