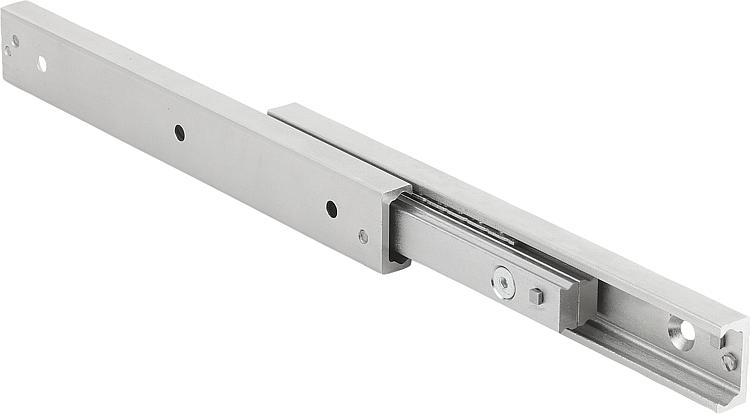

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Ray ve rotor: rulman çeliği.
Bilyalar: rulman çeliği.
Bilya kafesi: çelik.
Model:Ray, rotor ve bilyalı kafes: galvaniz kaplama.
Hareket hatları: indüksiyonla sertleştirilmiş.
Bilyalar: sertleştirilmiş.
Bilgi:Sabit ve hareketli eleman olarak görev gören iki kılavuz raydan ve bir araya bağlanmış halde ara elemanı oluşturan iki rotordan oluşan tam uzatma. Bu düzen, açık bilyalı kafesler için kirlere karşı iyi bir koruma sağlar. Maksimum strok, teleskopik rayın kapalı uzunluğundan büyüktür. Montaj konumu tercihen yatay olmalıdır. Tüm sabitleme deliklerine ulaşmak için raydaki kilitleme cıvatası montaj için çıkartılmalı ve daha sonra tekrar takılmalıdır. İki taraflı strok, kilitleme cıvatalarını çıkartarak elde edilir.

Dahili dayanaklar, kafesi sınırlamak için kullanılır. Yük uygulanan bir sistem için lütfen harici dayanaklar kullanın.

Ray montajı için DIN EN ISO 10642 uyarınca olan ve mukavemet sınıfı 10.9 olan havşa başlı cıvatalar kullanın.


Maksimum hareket hızı 0,8 m/s.

Çalışma sıcaklığı -30 °C ila +170 °C.
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 21338 Teleskopik raylar ikili düzen 140 kB

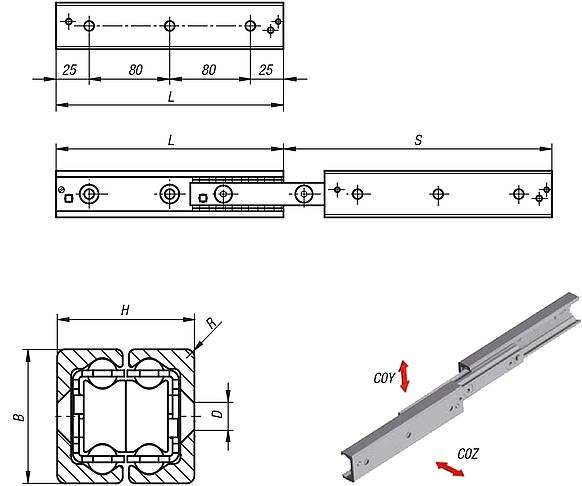

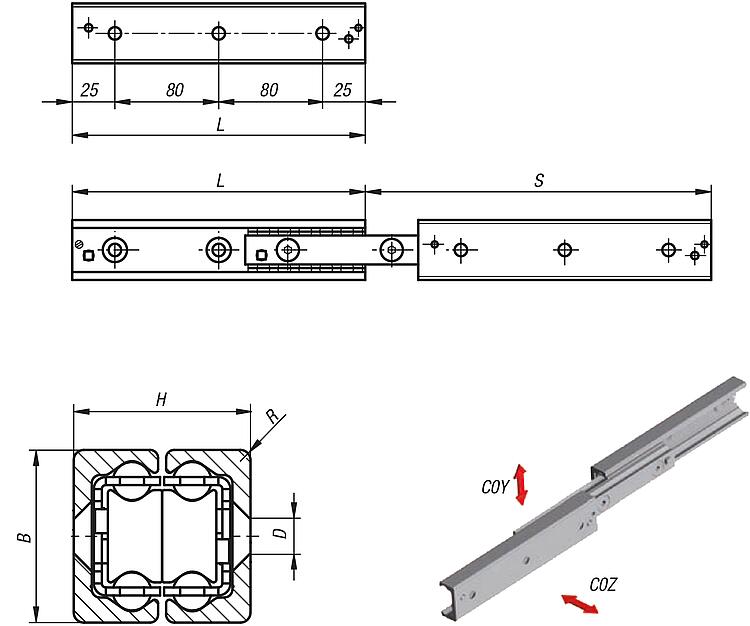

Çizimler

Teleskopik raylar ikili düzen

Ürün seçimi/filtresi

Sipariş numarası

BoyutBC
(Strok)
D
Cıvata
HLRC0Y
N
C0Z
N
Delik
sayısı
CADAks.FiyatSipariş et
21338-2802102828232M52621014323023 172,49 €
21338-2803702828380M52637014824825 229,11 €
21338-2804502828434M52645013933936 254,52 €
21338-2805302828548M52653013323327 284,04 €
21338-3503703535406M63437025225225 258,47 €
21338-3504503535494M63445024294296 301,38 €
21338-3505303535558M63453023943947 329,00 €
21338-3506103535646M63461023383388 370,02 €
21338-4304504343486M8444502,5133112796 383,93 €
21338-4305304343556M8445302,5119311937 411,22 €
21338-4306104343626M8446102,5108210828 460,14 €
21338-4307704343796M8447702,584584510 552,28 €
21338-4309304343966M8449302,569369312 607,20 €
