Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde alüminyum.
Kablo mantosu PUR.
Model:Sensör ve fiş için kompakt tasarım.
M8 konnektör, 6 kutuplu, 1x pim (E15).
Bağlantı kablosu 6 damarlı ø 5,2 mm.
Kablo bükme yarıçapı >= 52 mm (dinamik).
Bilgi:Manyetik şeritler 21725 ile çalışır. Sensör ve şerit arasındaki okuma mesafesi 0,1 ile 2 mm arasında olmalıdır. İşletim geriliminin beslenmesi ve sensörün elektrik tüketimi takip elektroniği üzerinden gerçekleşir.
Sistemin hassasiyeti, tekrarlama hassasiyeti ve hareket hızı, takip elektroniğine bağlıdır.

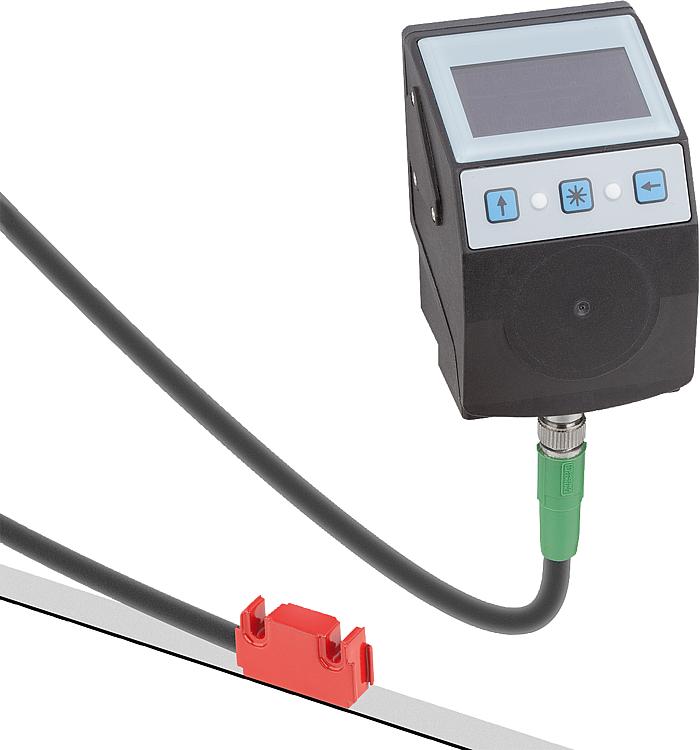

Pozisyon göstergeleri 21924'de çıkarılabilir bağlantı.
Teknik veriler:- Koruma sınıfı IP 67; EN 60529 (sensör kafası)
- Darbelere karşı direnç 2000 m/s², 11 ms; EN 60068-2-27
- Titreşime karşı direnç 200 m/s², 50 Hz…2 kHz; EN 60068-2-6
Sıcaklık aralığı:- Ortam sıcaklığı 0…60 °C
- Depolama sıcaklığı -10…70 °C
Montaj:Montaj, ekte yer alan kullanıcı
bilgisine göre yapılmalıdır.

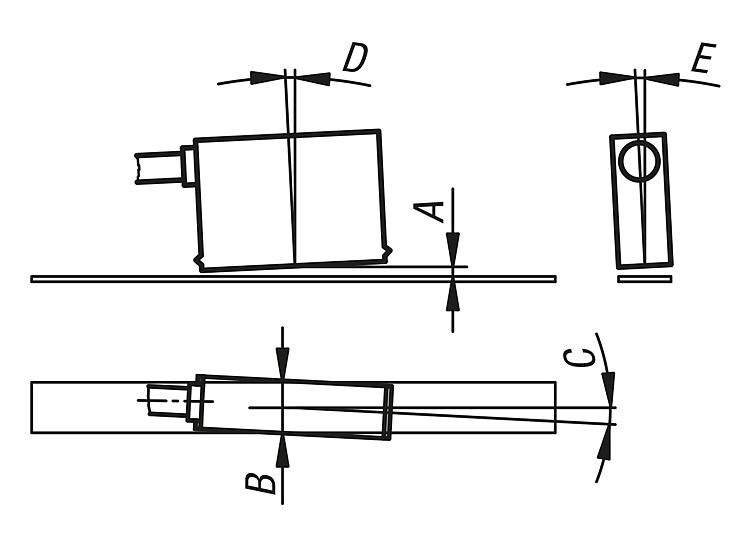

A) Sensör/şerit okuma mesafesi ≤ 2 mm
B) Yan ofset ± 2 mm
C) Hizalama hatası ± 3°
D) Uzunluk eğimi ± 1°
E) Yan eğim ± 3°
Aksesuar:Pozisyon göstergeleri 21924.
Manyetik şeritler 21725.

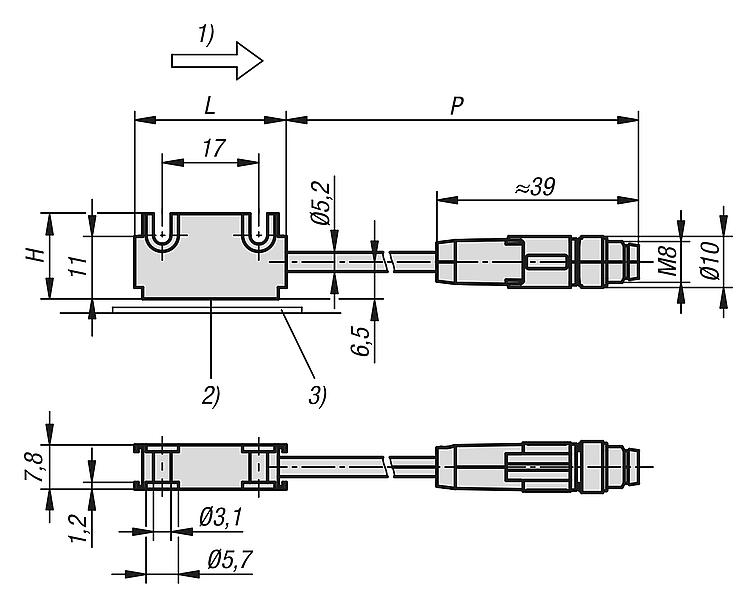

Dikkate alın:Bağıl hava nemi %100. Yoğuşmaya izin verilmez (sensör kafası).Çizim bilgisi:
1) Kosinüs öncesi sinüs
2) Aktif ölçüm yüzeyi
3) Manyetik şerit
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 21924-01 Manyetik sensörler, pasif sensörler, minyatür yapı şekli IO-Link arabirimi 250 kB

Çizimler

Manyetik sensörler, pasif sensörler, minyatür yapı şekli
IO-Link arabirimi
Manyetik sensörler, pasif sensörler, minyatür yapı şekli
IO-Link arabirimi

Ürün seçimi/filtresi

Sipariş numarasıH

LPÜrün numarası içinCADAks.FiyatSipariş et
21924-01-0100011526,7100021924-1531 / 21924-1651 227,99 €
21924-01-0200011526,7200021924-1531 / 21924-1651 227,99 €
