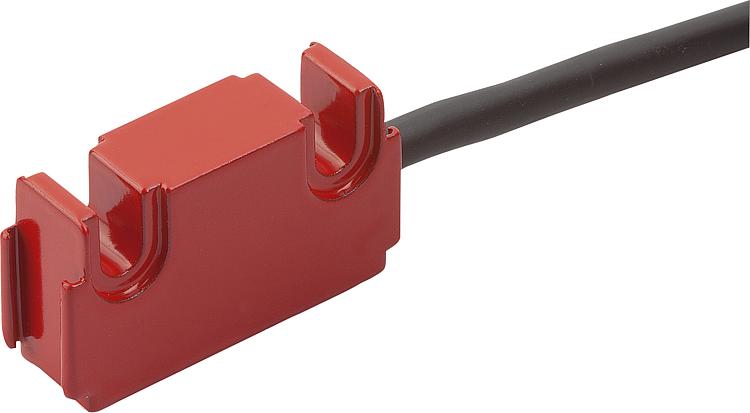

Manyetik sensörler pasif sensörler, minyatür yapı şekli
Ürün açıklaması/Ürün resimleri

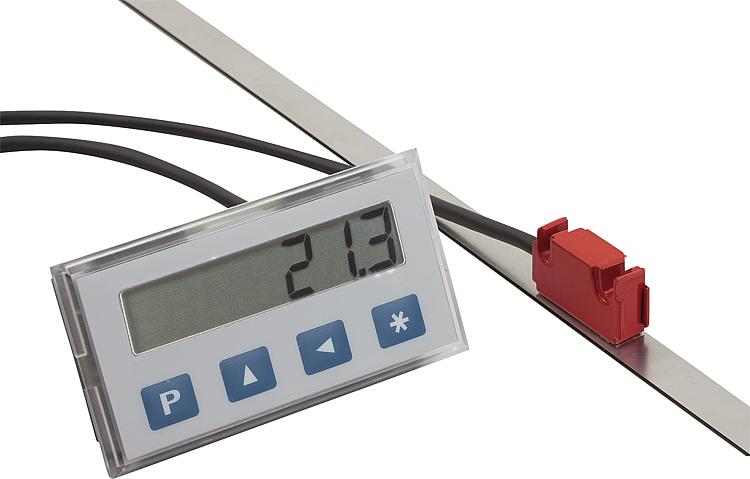

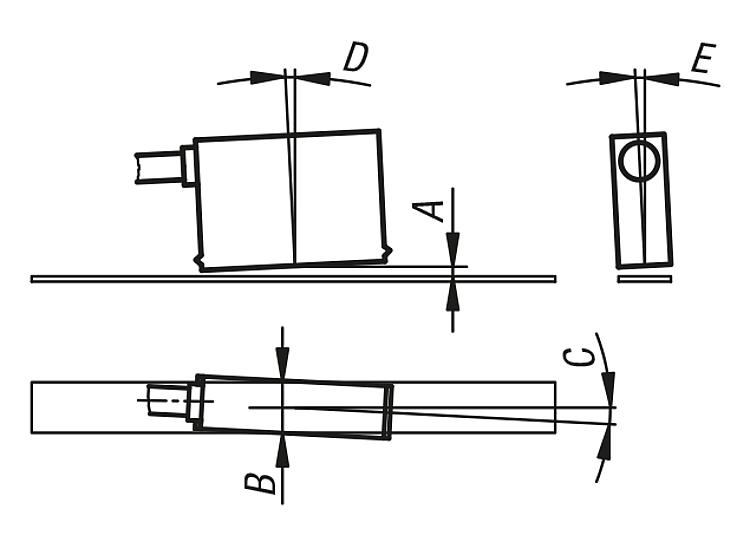

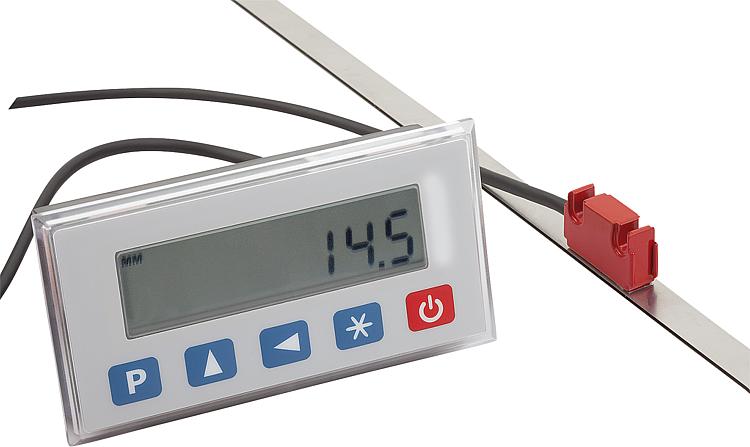

AçıklamaMalzeme:Gövde: alüminyum. Kablo mantosu: PVC.Model:Kompakt sensör ve fiş yapı şekli. Yassı fiş 8 kutuplu, 1x pim. Bağlantı kablosu: 6 damarlı ø 3,55-0,3 mm. Bükülme yarıçapı: Kablo >17 mm (statik).Bilgi:21725 manyetik şeritlerle çalışır. Sensör ve şerit arasındaki okuma mesafesi 0,1 ila 2 mm arasında olmalıdır. Sensörün çalışma gerilimi beslemesi ve akım tüketimi, takip elektroniği üzerinden gerçekleşir. Sistem hassasiyeti, tekrarlama hassasiyeti ve hareket hızı, takip elektroniğine bağlıdır. 21700 ve 21702 pozisyon göstergelerinde takılabilir bağlantı.Teknik veriler:- Koruma sınıfı IP 67; EN 60529 (sensör kafası) - Darbelere karşı direnç 2000 m/s², 11 ms; EN 60068-2-27 - Titreşime karşı direnç 200 m/s², 50 Hz…2 kHz; EN 60068-2-6Sıcaklık aralığı:- Ortam sıcaklığı 0…60 °C - Depolama sıcaklığı -10…70 °CMontaj:Montaj, ekte yer alan kullanıcı bilgisine göre yapılmalıdır. A) Sensör/şerit okuma mesafesi ≤ 2 mm B) Yan ofset ± 2 mm C) Hizalama hatası ± 3° D) Uzunluk eğimi ± 1° E) Yan eğim ± 3°Aksesuar:Pozisyon göstergesi 21700 ve 21702. Manyetik şeritler 21725.Dikkate alın:Bağıl hava nemi %100. Yoğuşmaya izin verilmez (sensör kafası).Çizim bilgisi:

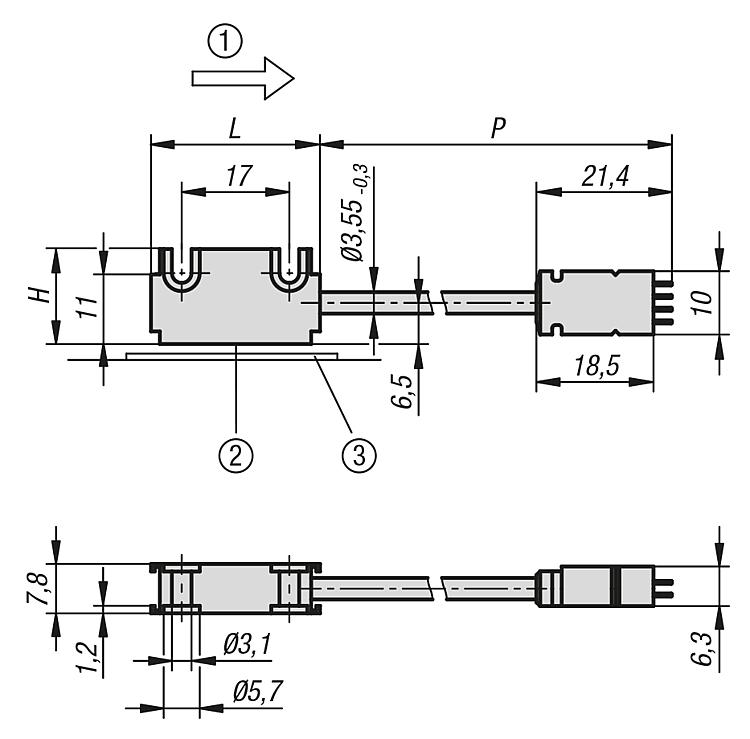

1) Kosinüs öncesi sinüs 2) Aktif ölçüm yüzeyi 3) Manyetik şerit
Özellikler:
