        Askılı çelik yük halkası, 360 derece dönebilir

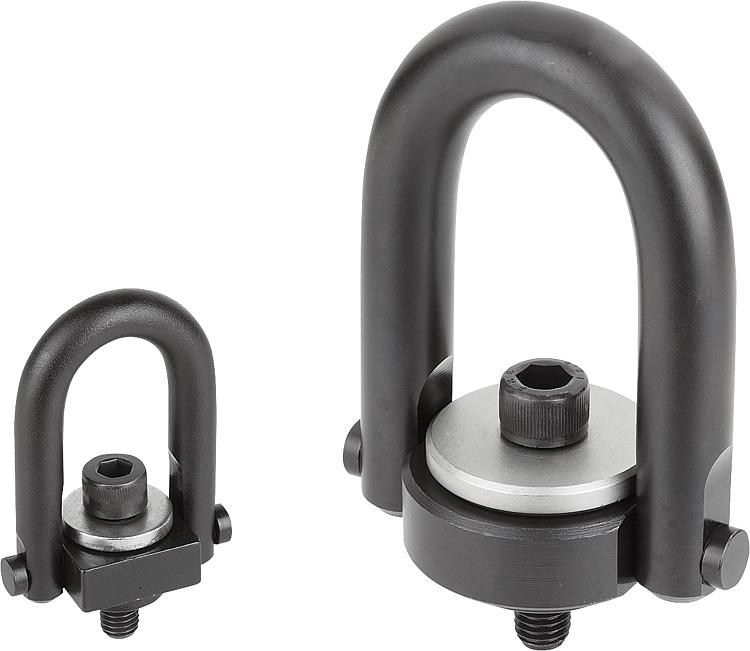

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Islah çeliği.Model:perdahlı.Bilgi:Her uygulama, taşıma kapasitesi testinden (5 kat emniyet) sonra ayrıca görsel kontrole tabii tutulur.
Her yük halkası ile birlikte montaj için bir güvenlik bilgi formu verilmiştir.
Burç flanşı ile dayanma yüzeyi arasında ara pullar kullanılmaz.
Cıvatalar, belirtilen sıkma torku ile sıkılmalı ve sıkılıkları düzenli zaman aralıklarında kontrol edilmeli ve gerektiğinde sıkılmalıdır. Montaj tamamlandıktan sonra, halkanın tüm yönlere doğru hareket ettirilebildiği ve döndürülebildiği kontrol edilmelidir.
Yük dikkatle kaldırılmalı, ani yüklenmeler önlenmelidir.
Halka üzerine yazılı taşıma kapasitesi aşılamaz.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07730 Askılı çelik yük halkası, 360 derece dönebilir

172 kB

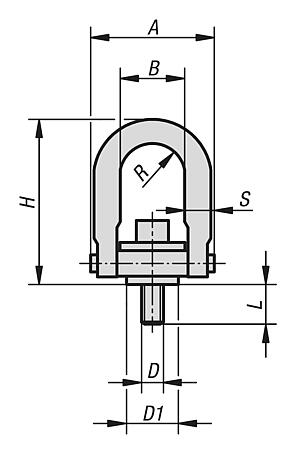

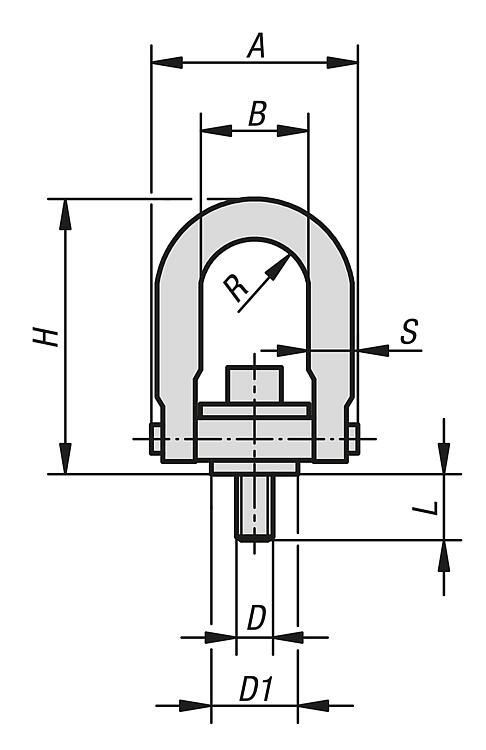

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip	D	D1	A	B	H	L	R	S	Maks. taşıma kapasitesi kg	Sıkma torku Nm	Fiyat
07730-08	standart	M8	19	46,7	22	67,8	12,5	10,9	9,7	400	9,81	101,14 €
07730-10	standart	M10	19	46,7	22	67,8	17,5	10,9	9,7	450	16,7	101,14 €
07730-12	standart	M12	38,1	89,4	46	123	19	22,4	19	1050	37,3	120,53 €
07730-16	standart	M16	38,1	89,4	46	123	29	22,4	19	1900	80,4	120,53 €
07730-201	standart	M20	38,1	89,4	46	123	34	22,4	19	2150	133	145,65 €
07730-20	standart	M20	58,7	130,6	70	163	32	35,6	25,4	3000	133	258,14 €
07730-24	standart	M24	58,7	130,6	70	163	37	35,6	25,4	4200	304	258,14 €
07730-30	standart	M30	81	165,1	90	221,7	46	44,5	31,7	7000	588	619,22 €
07730-36	standart	M36	106,4	217,2	115	316,7	68	57,2	44,4	11000	981	847,65 €
07730-42	standart	M42	106,4	217,2	115	316,7	68	57,2	44,4	12500	981	1.016,89 €
07730-48	standart	M48	106,4	217,2	115	316,7	88	57,2	44,4	13500	981	1.166,87 €
07730-112	uzun	M12	38,1	89,4	46	170,7	19	22,4	19	1050	37,3	174,40 €
07730-116	uzun	M16	38,1	89,4	46	170,7	29	22,4	19	1900	80,4	174,40 €
07730-1201	uzun	M20	38,1	89,4	46	170,7	34	22,4	19	2150	133	174,40 €
07730-120	uzun	M20	58,7	130,6	70	206	32	35,6	25,4	3000	133	338,38 €
07730-124	uzun	M24	58,7	130,6	70	206	37	35,6	25,4	4200	304	338,38 €
