        Halka vidaları DIN 580

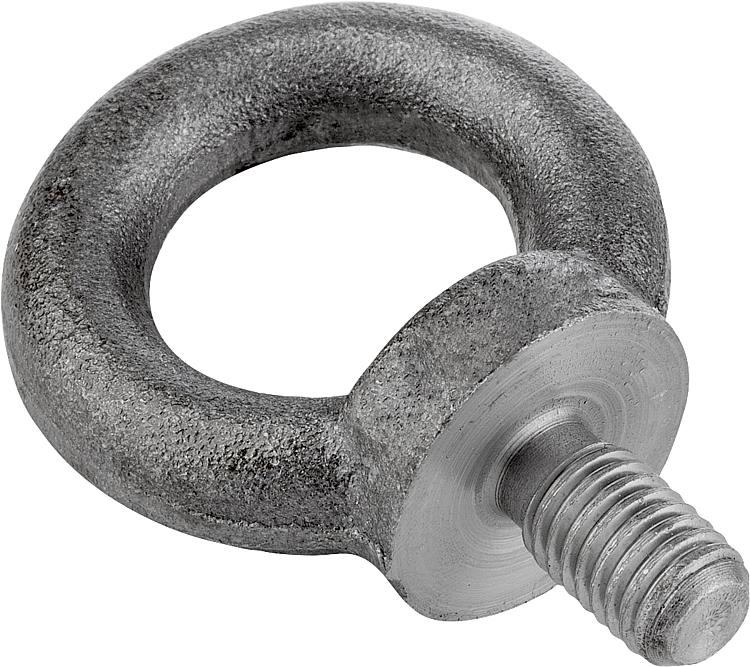

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Sementasyon çeliği 1.1141, paslanmaz çelik 1.4301 veya paslanmaz çelik 1.4401.Model:Şahmerdan dövme.
Çelik, yalın.
Çelik, galvaniz çinko kaplama.Bilgi:Emniyet açısından önemli alanda (makine mühendisliği, yük bağlama ekipmanları, bağlantı araçları) özel gereklikler gerektiren kaldırma ve taşıma faaliyetleri için.
CE işareti halka vidaya uygulanmıştır.
Halka vidası başına maks. 45° altında F2 taşıma kapasitesi.Talep üzerine:Uygunluk beyanı.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07680 Halka vidaları DIN 580

296 kB

Bağlantı elemanları standartlarına genel bakış

691 kB

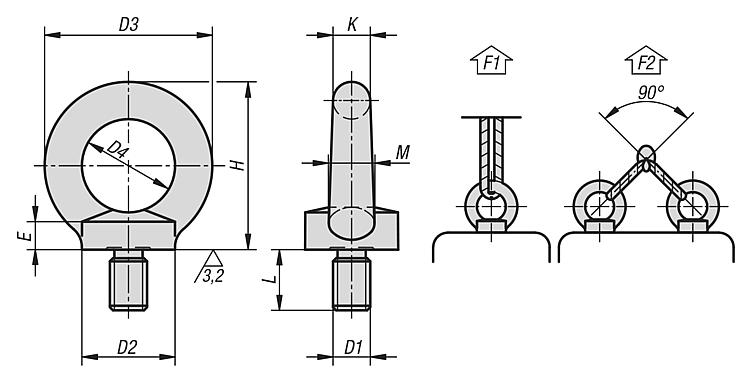

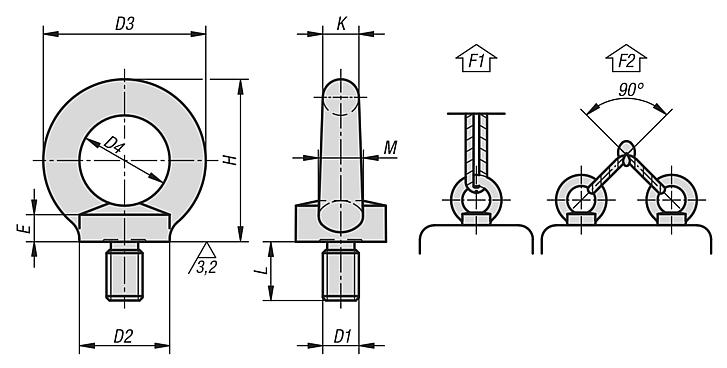

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	Çelik anahtar	Yüzey Ana gövde	D1	L	D2	D3	D4	E	H	K	M	F1 maks. kN	F2 maks. kN	Fiyat
07680-08	çelik	1.1141	kaplamasız	M8	13	20	36	20	6	36	8	10	1,4	0,95	1,25 €
07680-10	çelik	1.1141	kaplamasız	M10	17	25	45	25	8	45	10	12	2,3	1,7	1,61 €
07680-12	çelik	1.1141	kaplamasız	M12	20,5	30	54	30	10	53	12	14	3,4	2,4	2,17 €
07680-16	çelik	1.1141	kaplamasız	M16	27	35	63	35	12	62	14	16	7	5	3,22 €
07680-20	çelik	1.1141	kaplamasız	M20	30	40	72	40	14	71	16	19	12	8,3	4,34 €
07680-24	çelik	1.1141	kaplamasız	M24	36	50	90	50	18	90	20	24	18	12,7	8,34 €
07680-008	çelik	1.1141	çinko galvaniz kaplama	M8	13	20	36	20	6	36	8	10	1,4	0,95	1,25 €
07680-010	çelik	1.1141	çinko galvaniz kaplama	M10	17	25	45	25	8	45	10	12	2,3	1,7	1,61 €
07680-012	çelik	1.1141	çinko galvaniz kaplama	M12	20,5	30	54	30	10	53	12	14	3,4	2,4	2,17 €
07680-016	çelik	1.1141	çinko galvaniz kaplama	M16	27	35	63	35	12	62	14	16	7	5	3,22 €
07680-020	çelik	1.1141	çinko galvaniz kaplama	M20	30	40	72	40	14	71	16	19	12	8,3	4,34 €
07680-024	çelik	1.1141	çinko galvaniz kaplama	M24	36	50	90	50	18	90	20	24	18	12,7	8,34 €
07680-108	paslanmaz çelik	1.4301	-	M8	13	20	36	20	6	36	8	10	1,4	0,95	4,15 €
07680-110	paslanmaz çelik	1.4301	-	M10	17	25	45	25	8	45	10	12	2,3	1,7	6,65 €
07680-112	paslanmaz çelik	1.4301	-	M12	20,5	30	54	30	10	53	12	14	3,4	2,4	9,67 €
07680-116	paslanmaz çelik	1.4301	-	M16	27	35	63	35	12	62	14	16	7	5	13,77 €
07680-124	paslanmaz çelik	1.4301	-	M24	36	50	90	50	18	90	20	24	18	12,7	37,80 €
07680-120	paslanmaz çelik	1.4301	-	M20	30	40	72	40	14	71	16	19	12	8,3	21,33 €
07680-208	paslanmaz çelik	1.4401	-	M8	13	20	36	20	6	36	8	10	1,4	0,95	5,88 €
07680-210	paslanmaz çelik	1.4401	-	M10	17	25	45	25	8	45	10	12	2,3	1,7	8,06 €
07680-212	paslanmaz çelik	1.4401	-	M12	20,5	30	54	30	10	53	12	14	3,4	2,4	13,31 €
07680-216	paslanmaz çelik	1.4401	-	M16	27	35	63	35	12	62	14	16	7	5	21,38 €
07680-220	paslanmaz çelik	1.4401	-	M20	30	40	72	40	14	71	16	19	12	8,3	27,65 €
07680-224	paslanmaz çelik	1.4401	-	M24	36	50	90	50	18	90	20	24	18	12,7	58,44 €
