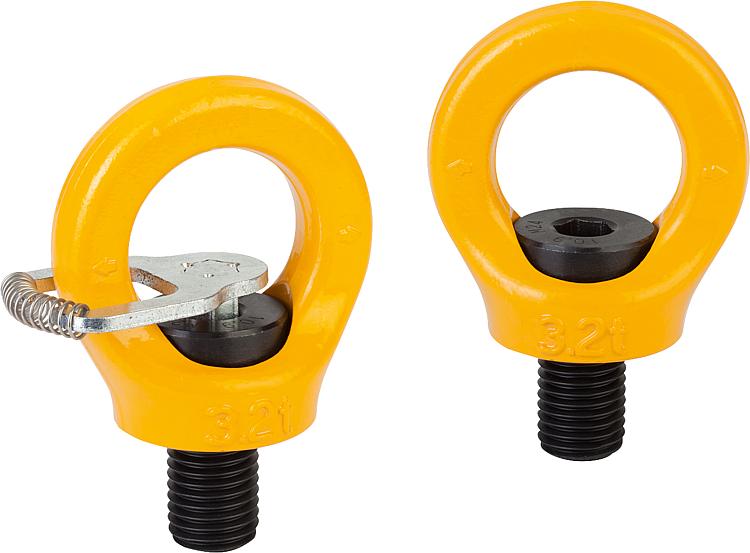

        Halka vidaları, döndürülebilir yüksek derece dayanıklı kalite sınıfı 10

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Halka: çelik 1.6541.
Cıvata: çelik.Model:Halka: Dövme ve temperleme sonucu yüksek dayanıklılık.
EN 1677-1 standardı uyarınca %100 elektromanyetik çatlak testi, 4 kat emniyet.
Plastik kaplama.
Cıvata: Mukavemet sınıfı 10.9.Bilgi:DIN 580 halka cıvatalardan farklı olarak, halka döndürülebilir olacak şekilde yataklanmıştır, böylece kuvvet yönü ayarlanabilir ve kontrolsüz çözülme veya fazla dönme önlenir.

– 4 kat emniyet
– 90°'ye kadar yandan bağlama mümkündür
– Halka gövdesi, cıvata sıkılmış olduğunda 360° döndürülebilir

Belirtilen yük değerleri, -20 °C ile +100 °C arası kullanım sıcaklığında asgari 363 N/mm² çekme mukavemetli çelik malzemelerde 1x dişli itibari çapı ile hesaplanan asgari vidalama derinliği için geçerlidir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07695 Halka vidaları, döndürülebilir yüksek derece dayanıklı kalite sınıfı 10

213 kB

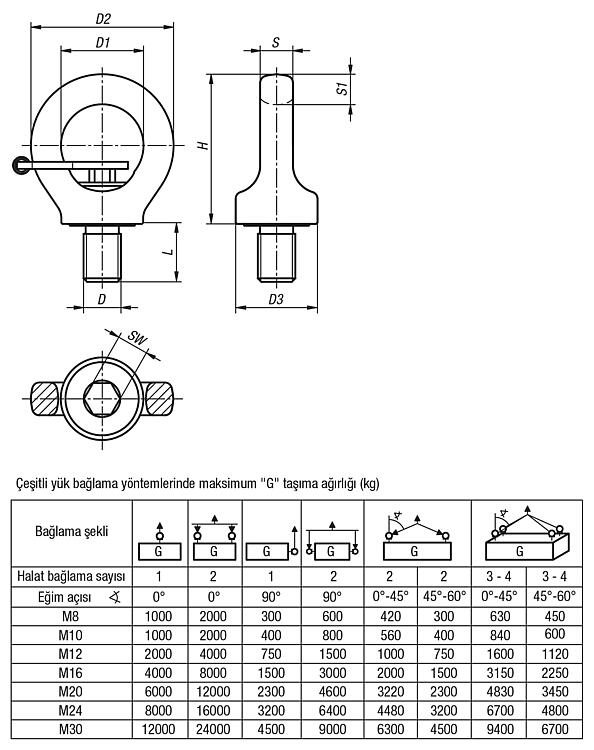

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 2	D	D1	D2	D3	H	L	S	S1	SW	Taşıma kapasitesi kg	Fiyat
07695-08151	allen anahtarlı	M8	25	44	25	47	12	9	9,5	6	300	43,82 €
07695-10151	allen anahtarlı	M10	25	44	26	47	15	9	9,5	6	400	43,82 €
07695-12181	allen anahtarlı	M12	30	52	34	55	18	11	11	8	750	48,27 €
07695-16241	allen anahtarlı	M16	35	61	35	64	24	14	13	10	1500	56,56 €
07695-20301	allen anahtarlı	M20	40	70	44	74	30	16	15	12	2300	77,88 €
07695-24361	allen anahtarlı	M24	48	84	52	91	36	19	18	14	3200	98,64 €
07695-30451	allen anahtarlı	M30	60	105	61	112	45	25	22,5	17	4500	142,55 €
07695-08150	allen anahtarsız	M8	25	44	25	47	12	8	11	6	300	41,61 €
07695-10150	allen anahtarsız	M10	25	44	25	47	15	8	11	6	400	41,61 €
07695-12180	allen anahtarsız	M12	30	52	33	55	18	10	13	8	750	45,83 €
07695-16240	allen anahtarsız	M16	35	61	35	64	24	14	13	10	1500	54,27 €
07695-20300	allen anahtarsız	M20	40	70	44	74	30	16	17	12	2300	74,76 €
07695-24360	allen anahtarsız	M24	48	84	52	91	36	19	21	14	3200	94,45 €
07695-30450	allen anahtarsız	M30	60	108	62	112	45	27	26	17	4500	136,80 €
