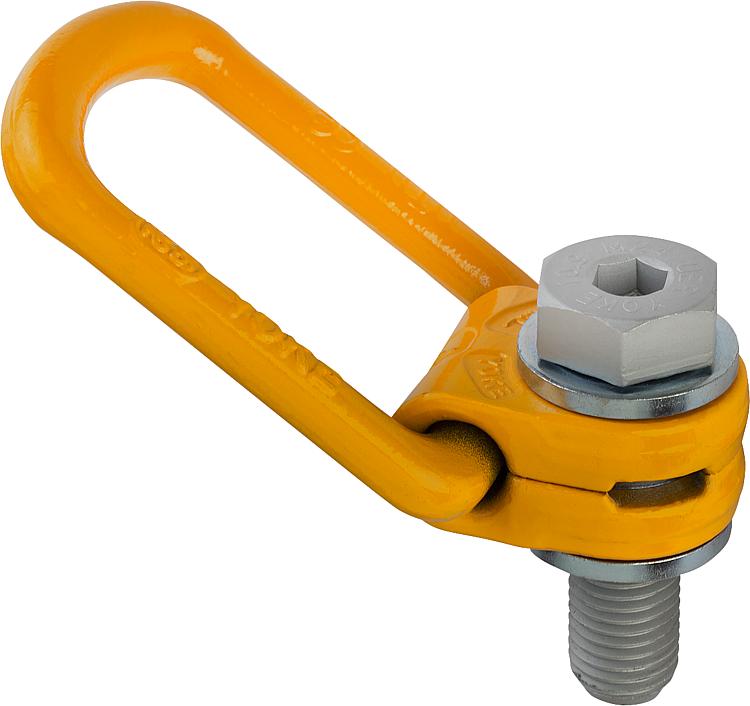

        Yük halkası, 360 derece döndürülebilir kalite sınıfı 10

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Yük halkası ve vidalama halka: Çelik.
Cıvata ve burç: Çelik.Model:Yük halkası ve vidalama tipi halka: Dövme ve temperleme sonucu yüksek dayanıklılık. %100 elektromanyetik çatlak testi, plastik kaplama, sarı.
Cıvata: Sağlamlık sınıfı 10.9 veya üzeri. %100 elektromanyetik çatlak testi.

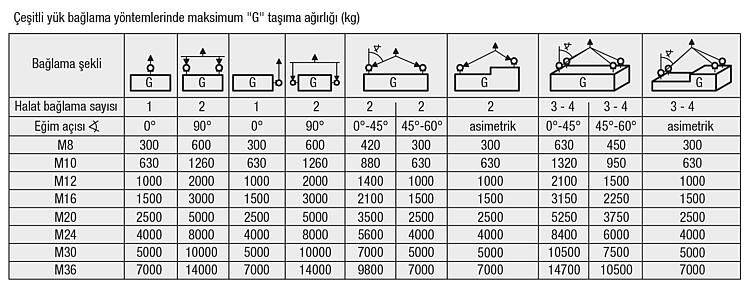

Burç galvaniz çinko kaplama.Bilgi:Yük halkası katlanabilir, 360° döndürülebilir ve her çekme yönünde tam yükü taşır. Entegre yay, yük halkası her konumda sabit tutar. Anma taşıma kapasitesi yük halkası üzerinde okunaklı şekilde yazılıdır. Bı değer, yüklenmeye elverişsiz durum (bkz. tablo) için geçerlidir. Test kuvveti, müsaade edilen taşıma kapaistesinin 2,5 katıdır. Kaybolmaz, fakat sökülebilir altıgen cıvata içerir. Yük halkaları, Makine Emniyeti Yönetmeliği'ne uygundur ve tip incelemesi ile test edilip onaylanmıştır.Sıcaklık aralığı:-40 °C ile 100 °C arası = %100 taşıma kapasitesi
En fazla 200 °C = %85 taşıma kapasitesi
En fazla 250 °C = %80 taşıma kapasitesi
En fazla 350 °C = %75 taşıma kapasitesi

Belirtilen yük değerleri, asgari 363 N/mm² çekme mukavemetli çelik malzemelerde 1,5x dişli anma çapı ile hesaplanan asgari vidalama derinliği için geçerlidir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07725 Yük halkası, 360 derece döndürülebilir kalite sınıfı 10

247 kB

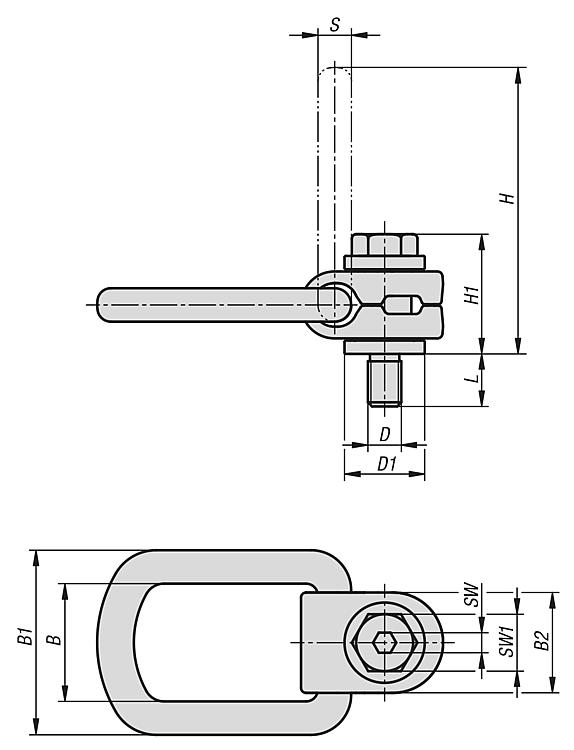

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D1	B	B1	B2	H	H1	L	S	SW	SW1	Maks. taşıma kapasitesi kg	Sıkma torku Nm	Fiyat
07725-08016	M8	24	35	55	30	85	35	11	10	6	13	300	30	61,56 €
07725-10021	M10	24	35	55	30	85	36	16	10	6	17	630	60	63,20 €
07725-12024	M12	31	37	57	33	98	44	18	13,5	8	19	1000	100	72,54 €
07725-16029	M16	31	37	57	33	98	46	24	13,5	10	24	1500	150	85,18 €
07725-20036	M20	45	54	82	50	140	57	34	16,5	12	30	2500	250	104,98 €
07725-24041	M24	45	54	82	50	140	59	36	16,5	14	36	4000	400	107,74 €
07725-30053	M30	59	65	99	60	170	81	48	22,5	17	46	5000	500	201,71 €
07725-36060	M36	59	65	99	60	172	76	55	22,5	22	55	7000	700	212,68 €
