        Disk yaylar DIN EN 16983

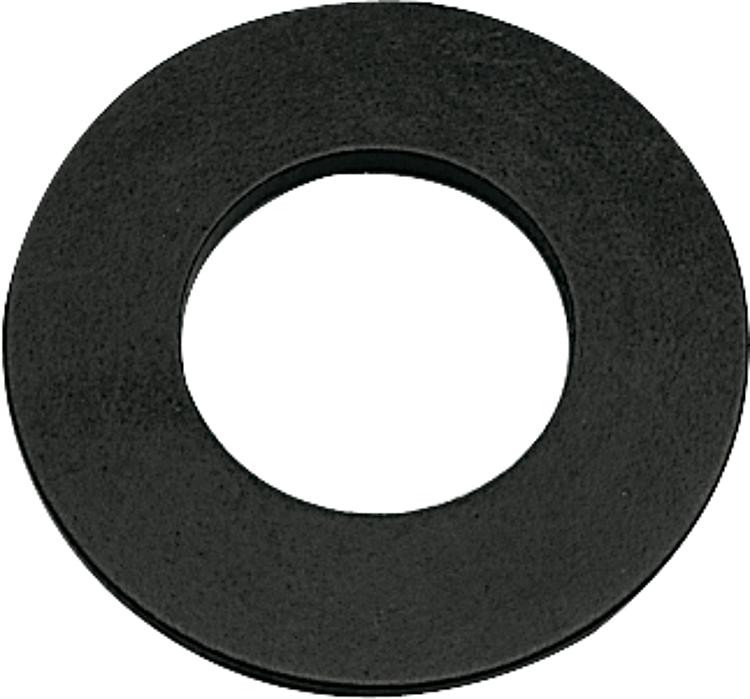

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Yay çeliği.Model:fosfat kaplama ve yağlı.Bilgi:Disk yaylar birleştirilerek tabla yay grubu oluşturulduğunda, her bir disk yayın yay kuvveti, disk yay sayısı ile çarpılabilir. Yani çok kısa yay yolunda yüksek yay kuvveti söz konusu olur.
Disk yaylar birleştirilerek yay sütunu oluşturulduğunda, her bir disk yayın yay kuvveti, komple yay sütununun yay kuvvetine eşittir. Yani uzun yay yolunda düşük yay kuvveti.

F = 0,25 · H1Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07360 Disk yaylar DIN EN 16983

136 kB

Bağlantı elemanları standartlarına genel bakış

691 kB

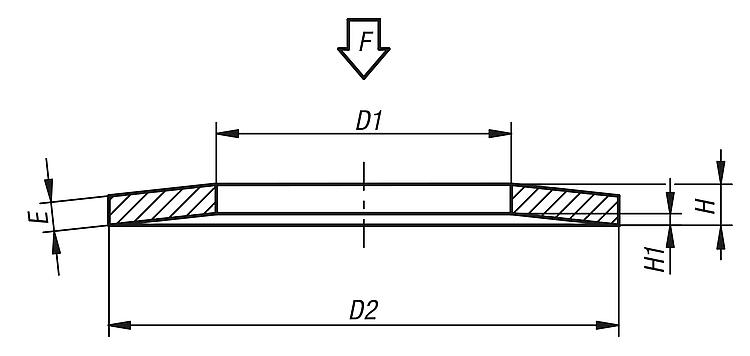

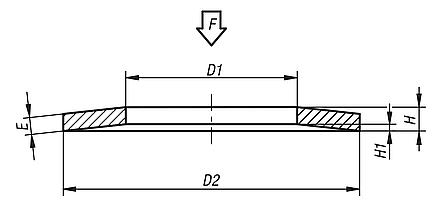

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D1	D2	E	H	H1	F N	Fiyat
07360-030	3,2	8	0,4	0,6	0,2	69,2	0,43 €
07360-050	5,2	10	0,4	0,7	0,3	87,8	0,51 €
07360-051	5,2	15	0,7	1,25	0,55	340,2	0,56 €
07360-060	6,2	12,5	0,5	0,85	0,35	120	0,56 €
07360-061	6,2	12	0,5	0,85	0,35	133,5	0,56 €
07360-070	7,2	14	0,8	1,1	0,3	283,8	0,59 €
07360-080	8,2	16	0,9	1,25	0,35	362,5	0,59 €
07360-081	8,2	16	0,6	1,05	0,45	172	0,59 €
07360-090	9,2	18	1	1,4	0,4	450,6	0,93 €
07360-100	10,2	20	1,1	1,55	0,45	548,2	0,93 €
07360-101	10,2	20	0,9	1,45	0,55	411,7	0,93 €
07360-102	10,2	20	0,8	1,35	0,55	304,3	0,93 €
07360-120	12,2	25	1,5	2,05	0,55	1040	1,02 €
07360-121	12,2	23	1,25	1,85	0,6	863,4	1,02 €
07360-123	12,2	23	1	1,6	0,6	474,7	1,04 €
07360-140	14,2	28	1,5	2,15	0,65	1033	1,04 €
07360-141	14,2	28	1	1,8	0,8	490	1,04 €
07360-160	16,3	31,5	1,75	2,45	0,7	1391	1,08 €
07360-161	16,3	31,5	1,25	2,15	0,9	790,5	1,08 €
07360-180	18,3	35,5	2	2,8	0,8	1864	1,45 €
07360-182	18,3	35,5	1,25	2,25	1	730,9	1,29 €
07360-200	20,4	40	2,25	3,15	0,9	2336	1,75 €
07360-220	22,4	45	2,5	3,5	1	2773	2,33 €
07360-250	25,4	50	3	4,1	1,1	4255	2,90 €
07360-251	25,4	50	2,5	3,9	1,4	3473	2,90 €
07360-280	28,5	56	2	3,6	1,6	1910	2,91 €
07360-310	31	63	2,5	4,25	1,75	2942	3,93 €
07360-360	40,5	70	4	5,7	1,7	9025	7,81 €
