        T kanallar için somunlar DIN 508, geliştirilmiş

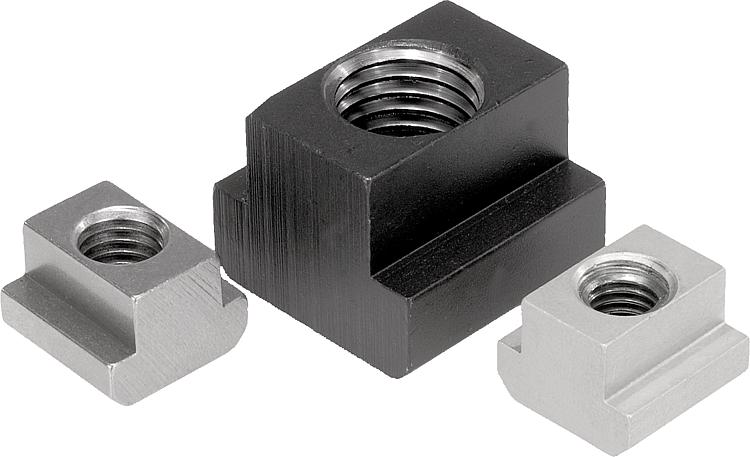

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Değerli çelik kalite sınıfı 10, EN AW-7075 veya paslanmaz çelik 1.4571.

Model:Çelik temperlenmiş (siyah).
Alüminyum ve paslanmaz çelik yalın.Bilgi:Alüminyum T kanal somunları için çelik dişli elemanlar öngörülmektedir.

Paslanmaz çelik model mukavemeti:
Rm = 700 N/mm², Rp0,2 = 450 N/mm².Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07060 T kanallar için somunlar DIN 508, geliştirilmiş

200 kB

Dayanım sınıfları

127 kB

Bağlantı elemanları standartlarına genel bakış

691 kB

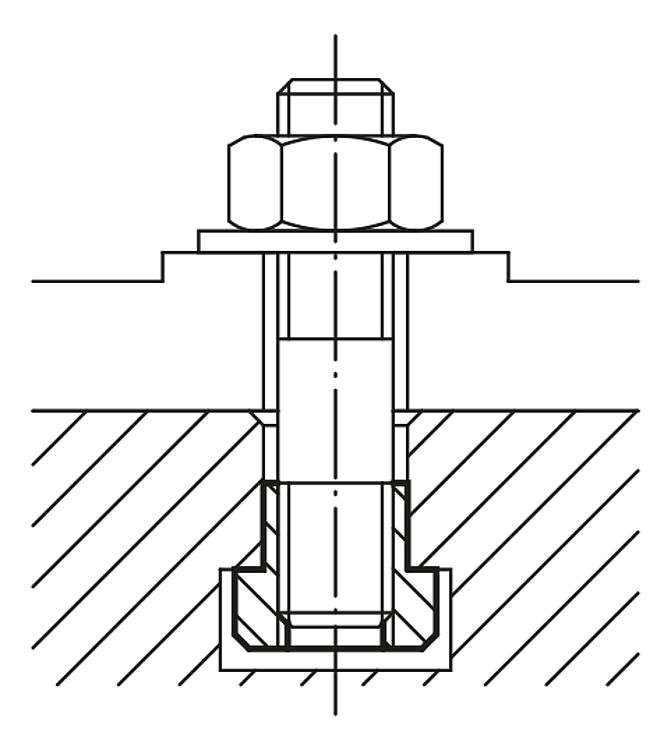

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	Yüzey Ana gövde	Kanal genişliği	B	B1	D	H	H1	L	Fiyat
07060-05	ıslah çeliği	temperlenmiş (siyah)	6	10	5,6	M5	8	4	10	1,32 €
07060-06	ıslah çeliği	temperlenmiş (siyah)	8	13	7,6	M6	10	6	13	1,38 €
07060-061	ıslah çeliği	temperlenmiş (siyah)	10	15	9,6	M6	12	6	15	1,81 €
07060-08	ıslah çeliği	temperlenmiş (siyah)	10	15	9,6	M8	12	6	15	1,46 €
07060-081	ıslah çeliği	temperlenmiş (siyah)	12	18	11,6	M8	14	7	18	1,96 €
07060-10	ıslah çeliği	temperlenmiş (siyah)	12	18	11,6	M10	14	7	18	1,62 €
07060-082	ıslah çeliği	temperlenmiş (siyah)	14	22	13,6	M8	16	8	22	2,31 €
07060-101	ıslah çeliği	temperlenmiş (siyah)	14	22	13,6	M10	16	8	22	2,31 €
07060-12	ıslah çeliği	temperlenmiş (siyah)	14	22	13,6	M12	16	8	22	1,82 €
07060-121	ıslah çeliği	temperlenmiş (siyah)	16	25	15,6	M12	18	9	25	2,81 €
07060-14	ıslah çeliği	temperlenmiş (siyah)	16	25	15,6	M14	18	9	25	2,27 €
07060-122	ıslah çeliği	temperlenmiş (siyah)	18	28	17,6	M12	20	10	28	3,48 €
07060-141	ıslah çeliği	temperlenmiş (siyah)	18	28	17,6	M14	20	10	28	3,48 €
07060-16	ıslah çeliği	temperlenmiş (siyah)	18	28	17,6	M16	20	10	28	2,81 €
07060-123	ıslah çeliği	temperlenmiş (siyah)	20	32	19,6	M12	24	12	32	5,38 €
07060-161	ıslah çeliği	temperlenmiş (siyah)	20	32	19,6	M16	24	12	32	4,98 €
07060-18	ıslah çeliği	temperlenmiş (siyah)	20	32	19,6	M18	24	12	32	4,78 €
07060-124	ıslah çeliği	temperlenmiş (siyah)	22	35	21,6	M12	28	14	35	6,44 €
07060-181	ıslah çeliği	temperlenmiş (siyah)	22	35	21,6	M18	28	14	35	7,04 €
07060-20	ıslah çeliği	temperlenmiş (siyah)	22	35	21,6	M20	28	14	35	5,53 €
07060-163	ıslah çeliği	temperlenmiş (siyah)	24	40	23,6	M16	32	16	40	9,23 €
07060-201	ıslah çeliği	temperlenmiş (siyah)	24	40	23,6	M20	32	16	40	10,51 €
07060-22	ıslah çeliği	temperlenmiş (siyah)	24	40	23,6	M22	32	16	40	8,52 €
07060-164	ıslah çeliği	temperlenmiş (siyah)	28	44	27,6	M16	36	18	44	10,64 €
07060-202	ıslah çeliği	temperlenmiş (siyah)	28	44	27,6	M20	36	18	44	11,06 €
07060-24	ıslah çeliği	temperlenmiş (siyah)	28	44	27,6	M24	36	18	44	9,92 €
07060-27	ıslah çeliği	temperlenmiş (siyah)	32	50	31,5	M27	40	20	50	31,57 €
07060-241	ıslah çeliği	temperlenmiş (siyah)	36	54	35,5	M24	44	22	54	21,31 €
07060-30	ıslah çeliği	temperlenmiş (siyah)	36	54	35,5	M30	44	22	54	24,43 €
07060-36	ıslah çeliği	temperlenmiş (siyah)	42	65	41,5	M36	52	26	65	50,30 €
07060-204	alüminyum	kaplamasız	6	10	5,6	M4	8	4	10	7,90 €
07060-206	alüminyum	kaplamasız	8	13	7,6	M6	10	6	13	7,84 €
07060-2061	alüminyum	kaplamasız	10	15	9,6	M6	12	6	15	Talep üzerine
07060-208	alüminyum	kaplamasız	12	18	11,6	M8	14	7	18	Talep üzerine
07060-210	alüminyum	kaplamasız	14	22	13,6	M10	16	8	22	16,95 €
07060-216	alüminyum	kaplamasız	22	35	21,6	M16	28	14	35	27,44 €
07060-806	paslanmaz çelik A4	kaplamasız	8	13	7,6	M6	10	6	13	3,42 €
07060-808	paslanmaz çelik A4	kaplamasız	10	15	9,6	M8	12	6	15	3,75 €
07060-810	paslanmaz çelik A4	kaplamasız	12	18	11,6	M10	14	7	18	4,67 €
07060-812	paslanmaz çelik A4	kaplamasız	14	22	13,6	M12	16	8	22	6,45 €
07060-814	paslanmaz çelik A4	kaplamasız	16	25	15,6	M14	18	9	25	9,10 €
07060-816	paslanmaz çelik A4	kaplamasız	18	28	17,6	M16	20	10	28	11,96 €
