07331Delikler için emniyet halkaları DIN 472 |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|

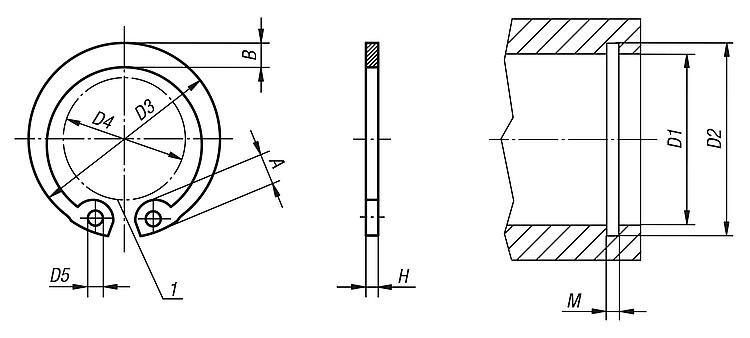

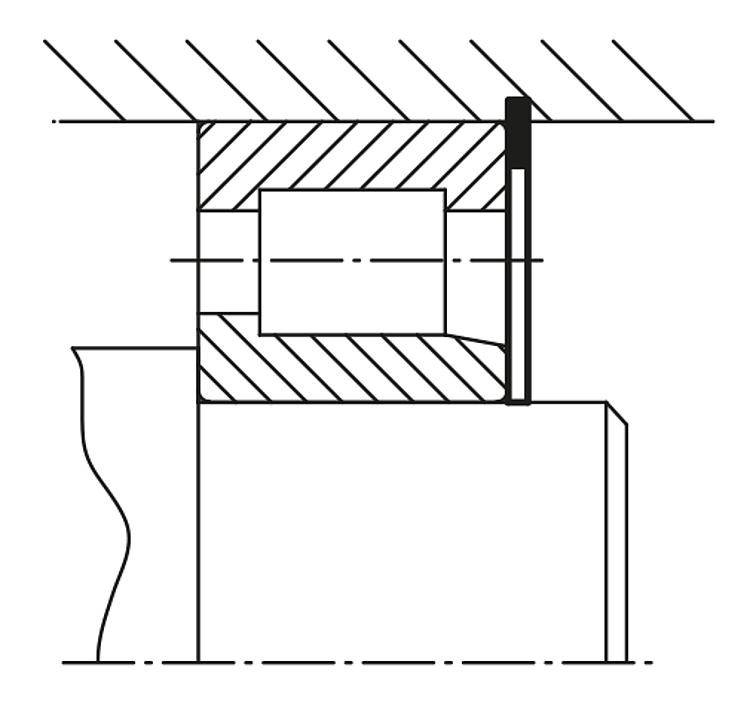

AçıklamaMalzeme:Yay çeliği veya paslanmaz çelik 1.4122.Model:Yay çeliği: Fosfat kaplama. Paslanmaz çelik: Kaplamasız.Bilgi:Emniyet segmanları DIN 472, genel amaçlı kullanılan delikler için emniyet elemanlarıdır. Bu segmanlar, makine elemanı (örneğin makaralı rulman) ile segmanın monte edilmiş olduğu oluk arasında yüksek eksenel kuvvetleri aktarabilir.Çizim bilgisi:Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası | Ana gövde malzemesi | A | B | D1 | D2 | D3 | D4 | D5 | H | M | CAD | Aks. | Fiyat | Sipariş et |
---|
07331-080800 | çelik | 2,4 | 1,1 | 8 | 8,4 | 8,7 | 3 | 1 | 0,8 | 0,9 | | | 0,13 € | | 07331-091000 | çelik | 2,5 | 1,3 | 9 | 9,4 | 9,8 | 3,7 | 1 | 0,8 | 0,9 | | | 0,13 € | | 07331-101000 | çelik | 3,2 | 1,4 | 10 | 10,4 | 10,8 | 3,3 | 1,2 | 1 | 1,1 | | | 0,13 € | | 07331-121000 | çelik | 3,4 | 1,7 | 12 | 12,5 | 13 | 4,9 | 1,5 | 1 | 1,1 | | | 0,14 € | | 07331-141000 | çelik | 3,7 | 1,9 | 14 | 14,6 | 15,1 | 6,2 | 1,7 | 1 | 1,1 | | | 0,16 € | | 07331-151000 | çelik | 3,7 | 2 | 15 | 15,7 | 16,2 | 7,2 | 1,7 | 1 | 1,1 | | | 0,16 € | | 07331-161000 | çelik | 3,8 | 2 | 16 | 16,8 | 17,3 | 8 | 1,7 | 1 | 1,1 | | | 0,20 € | | 07331-171000 | çelik | 3,9 | 2,1 | 17 | 17,8 | 18,3 | 8,8 | 1,7 | 1 | 1,1 | | | 0,21 € | | 07331-181000 | çelik | 4,1 | 2,2 | 18 | 19 | 19,5 | 9,4 | 2 | 1 | 1,1 | | | 0,21 € | | 07331-191000 | çelik | 4,1 | 2,2 | 19 | 20 | 20,5 | 10,4 | 2 | 1 | 1,1 | | | 0,21 € | | 07331-201000 | çelik | 4,2 | 2,3 | 20 | 21 | 21,5 | 11,2 | 2 | 1 | 1,1 | | | 0,23 € | | 07331-221000 | çelik | 4,2 | 2,5 | 22 | 23 | 23,5 | 13,2 | 2 | 1 | 1,1 | | | 0,31 € | | 07331-241200 | çelik | 4,4 | 2,6 | 24 | 25,2 | 25,9 | 14,8 | 2 | 1,2 | 1,3 | | | 0,36 € | | 07331-251200 | çelik | 4,5 | 2,7 | 25 | 26,2 | 26,9 | 15,5 | 2 | 1,2 | 1,3 | | | 0,40 € | | 07331-261200 | çelik | 4,7 | 2,8 | 26 | 27,2 | 27,9 | 16,1 | 2 | 1,2 | 1,3 | | | 0,45 € | | 07331-281200 | çelik | 4,8 | 2,9 | 28 | 29,4 | 30,1 | 17,9 | 2 | 1,2 | 1,3 | | | 0,46 € | | 07331-301200 | çelik | 4,8 | 3 | 30 | 31,4 | 32,1 | 19,9 | 2 | 1,2 | 1,3 | | | 0,48 € | | 07331-321200 | çelik | 5,4 | 3,2 | 32 | 33,7 | 34,4 | 20,6 | 2,5 | 1,2 | 1,3 | | | 0,60 € | | 07331-351500 | çelik | 5,4 | 3,4 | 35 | 37 | 37,8 | 23,6 | 2,5 | 1,5 | 1,6 | | | 0,78 € | | 07331-381500 | çelik | 5,5 | 3,7 | 38 | 40 | 40,8 | 26,4 | 2,5 | 1,5 | 1,6 | | | 0,81 € | | 07331-401750 | çelik | 5,8 | 3,9 | 40 | 42,5 | 43,5 | 27,8 | 2,5 | 1,75 | 1,85 | | | 1,33 € | | 07331-451750 | çelik | 6,2 | 4,3 | 45 | 47,5 | 48,5 | 32 | 2,5 | 1,75 | 1,85 | | | 1,38 € | | 07331-471750 | çelik | 6,4 | 4,4 | 47 | 49,5 | 50,5 | 33,5 | 2,5 | 1,75 | 1,85 | | | 1,79 € | | 07331-502000 | çelik | 6,5 | 4,6 | 50 | 53 | 54,2 | 36,3 | 2,5 | 2 | 2,15 | | | 1,82 € | | 07331-552000 | çelik | 6,8 | 5 | 55 | 58 | 59,2 | 40,7 | 2,5 | 2 | 2,15 | | | 1,91 € | | 07331-602000 | çelik | 7,3 | 5,4 | 60 | 63 | 64,2 | 44,7 | 2,5 | 2 | 2,15 | | | 2,02 € | | 07331-752500 | çelik | 7,8 | 6,6 | 75 | 78 | 79,5 | 58,6 | 3 | 2,5 | 2,65 | | | 2,91 € | | 07331-080801 | paslanmaz çelik | 2,4 | 1,1 | 8 | 8,4 | 8,7 | 3 | 1 | 0,8 | 0,9 | | | 0,46 € | | 07331-091001 | paslanmaz çelik | 2,5 | 1,3 | 9 | 9,4 | 9,8 | 3,7 | 1 | 0,8 | 0,9 | | | 0,55 € | | 07331-101001 | paslanmaz çelik | 3,2 | 1,4 | 10 | 10,4 | 10,8 | 3,3 | 1,2 | 1 | 1,1 | | | 0,60 € | | 07331-121001 | paslanmaz çelik | 3,4 | 1,7 | 12 | 12,5 | 13 | 4,9 | 1,5 | 1 | 1,1 | | | 0,64 € | | 07331-141001 | paslanmaz çelik | 3,7 | 1,9 | 14 | 14,6 | 15,1 | 6,2 | 1,7 | 1 | 1,1 | | | 0,67 € | | 07331-151001 | paslanmaz çelik | 3,7 | 2 | 15 | 15,7 | 16,2 | 7,2 | 1,7 | 1 | 1,1 | | | 0,71 € | | 07331-161001 | paslanmaz çelik | 3,8 | 2 | 16 | 16,8 | 17,3 | 8 | 1,7 | 1 | 1,1 | | | 0,77 € | | 07331-171001 | paslanmaz çelik | 3,9 | 2,1 | 17 | 17,8 | 18,3 | 8,8 | 1,7 | 1 | 1,1 | | | 0,84 € | | 07331-191001 | paslanmaz çelik | 4,1 | 2,2 | 19 | 20 | 20,5 | 10,4 | 2 | 1 | 1,1 | | | 0,93 € | | 07331-201001 | paslanmaz çelik | 4,2 | 2,3 | 20 | 21 | 21,5 | 11,2 | 2 | 1 | 1,1 | | | 0,97 € | | 07331-221001 | paslanmaz çelik | 4,2 | 2,5 | 22 | 23 | 23,5 | 13,2 | 2 | 1 | 1,1 | | | 1,15 € | | 07331-241201 | paslanmaz çelik | 4,4 | 2,6 | 24 | 25,2 | 25,9 | 14,8 | 2 | 1,2 | 1,3 | | | 1,36 € | | 07331-251201 | paslanmaz çelik | 4,5 | 2,7 | 25 | 26,2 | 26,9 | 15,5 | 2 | 1,2 | 1,3 | | | 1,45 € | | 07331-261201 | paslanmaz çelik | 4,7 | 2,8 | 26 | 27,2 | 27,9 | 16,1 | 2 | 1,2 | 1,3 | | | 1,50 € | | 07331-281201 | paslanmaz çelik | 4,8 | 2,9 | 28 | 29,4 | 30,1 | 17,9 | 2 | 1,2 | 1,3 | | | 1,54 € | | 07331-301201 | paslanmaz çelik | 4,8 | 3 | 30 | 31,4 | 32,1 | 19,9 | 2 | 1,2 | 1,3 | | | 1,61 € | | 07331-321201 | paslanmaz çelik | 5,4 | 3,2 | 32 | 33,7 | 34,4 | 20,6 | 2,5 | 1,2 | 1,3 | | | 1,69 € | | 07331-351501 | paslanmaz çelik | 5,4 | 3,4 | 35 | 37 | 37,8 | 23,6 | 2,5 | 1,5 | 1,6 | | | 1,74 € | | 07331-381501 | paslanmaz çelik | 5,5 | 3,7 | 38 | 40 | 40,8 | 26,4 | 2,5 | 1,5 | 1,6 | | | 1,99 € | | 07331-401751 | paslanmaz çelik | 5,8 | 3,9 | 40 | 42,5 | 43,5 | 27,8 | 2,5 | 1,75 | 1,85 | | | 2,17 € | | 07331-451751 | paslanmaz çelik | 6,2 | 4,3 | 45 | 47,5 | 48,5 | 32 | 2,5 | 1,75 | 1,85 | | | 2,55 € | | 07331-502001 | paslanmaz çelik | 6,5 | 4,6 | 50 | 53 | 54,2 | 36,3 | 2,5 | 2 | 2,15 | | | 2,65 € | | 07331-552001 | paslanmaz çelik | 6,8 | 5 | 55 | 58 | 59,2 | 40,7 | 2,5 | 2 | 2,15 | | | 2,70 € | | 07331-602001 | paslanmaz çelik | 7,3 | 5,4 | 60 | 63 | 64,2 | 44,7 | 2,5 | 2 | 2,15 | | | 3,28 € | | 07331-752501 | paslanmaz çelik | 7,8 | 6,6 | 75 | 78 | 79,5 | 58,6 | 3 | 2,5 | 2,65 | | | 6,89 € | |
Bu ürün ile ilgili bilgiler |
norelem emniyet halkaları güncel hayatta sıkça rulman yataklarını eksenel güven altına almaya kullanılmaktadır. Bu durumda emniyet halkaları büyük güçlere de dayanmaktadır. Halkanın sayesinde pimlerde veya deliklerde de konumunun güvence altına alınması sağlanmaktadır. DIN 472 gereğince üretilmiş olan emniyet halkaları özellikle mil kanalları için tasarlanmıştır. Emniyet halkası sıkça bir emniyet pensesinin desteğiyle kurulur ve çıkarılır. Kuvvet, bastıran makine parçasından ilgili kanal duvarına aktarılır. Emniyet halkaları, maliyet ve donatım zamanı tasarrufu sağlar.. |
