06160Çapraz tutucular DIN 6335, gri döküm |
geri |
|
|
AçıklamaMalzeme:Gri döküm GJL 200.
Setskur: paslanmaz çelik 1.4305.
Enine pim: paslanmaz çelik 1.4310. Model:titreşimli taşlanmış, kaplamasız.

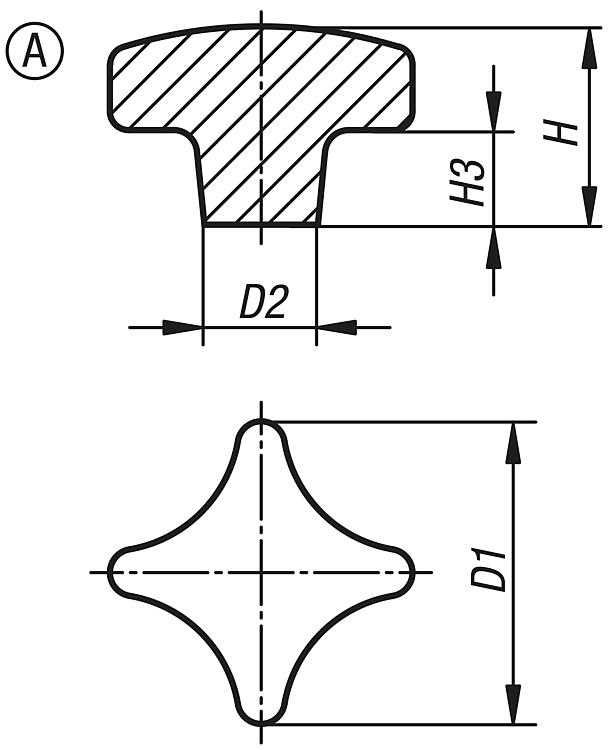

Setskur ve enine pim: kaplamasız.Çizim bilgisi:Form A: işlenmemiş

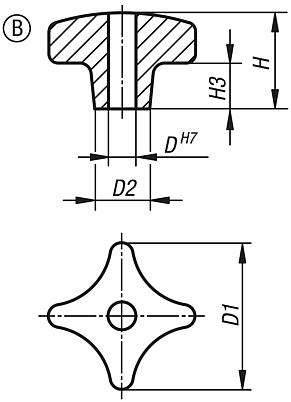

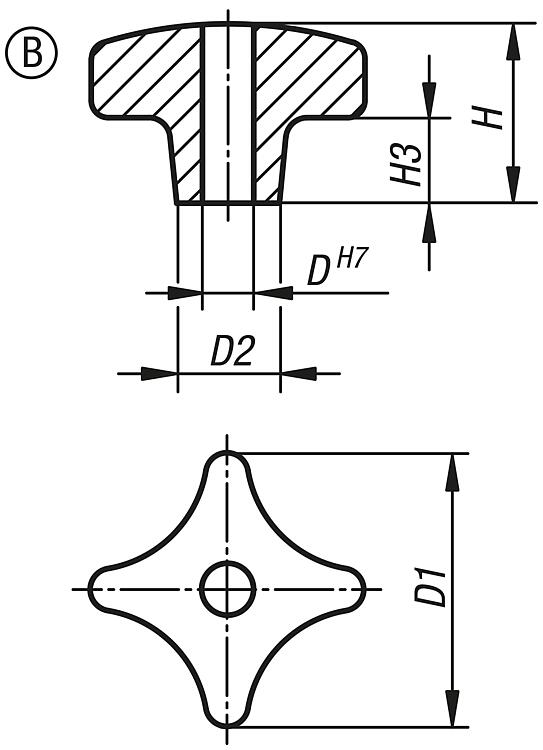

Form B: ucu açık delik
Form C: ucu kapalı delik

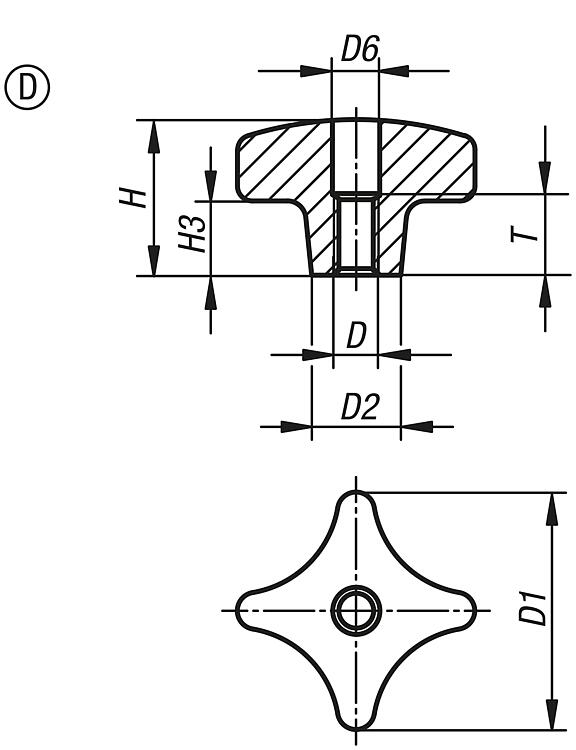

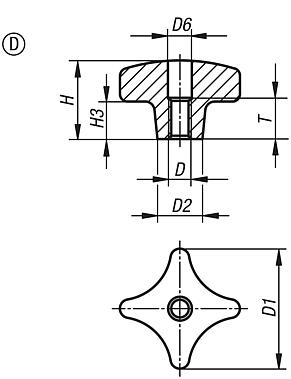

Form D: dişli açılmış
Form E: ucu kapalı dişli delik

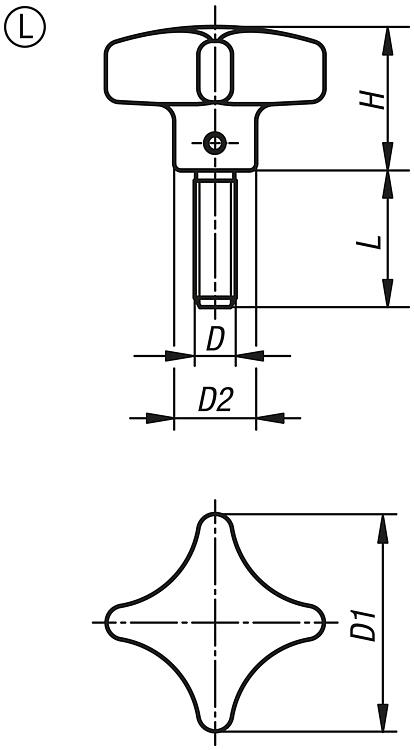

Form L: dıştan dişli İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

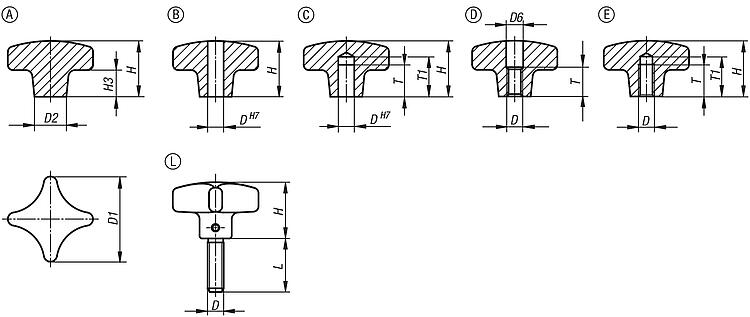

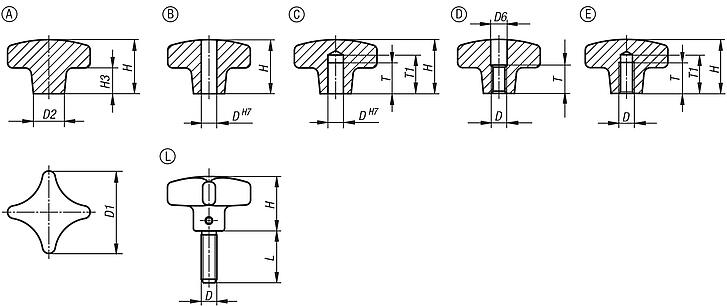

Çizimler (toplu genel bakış) |
|
|

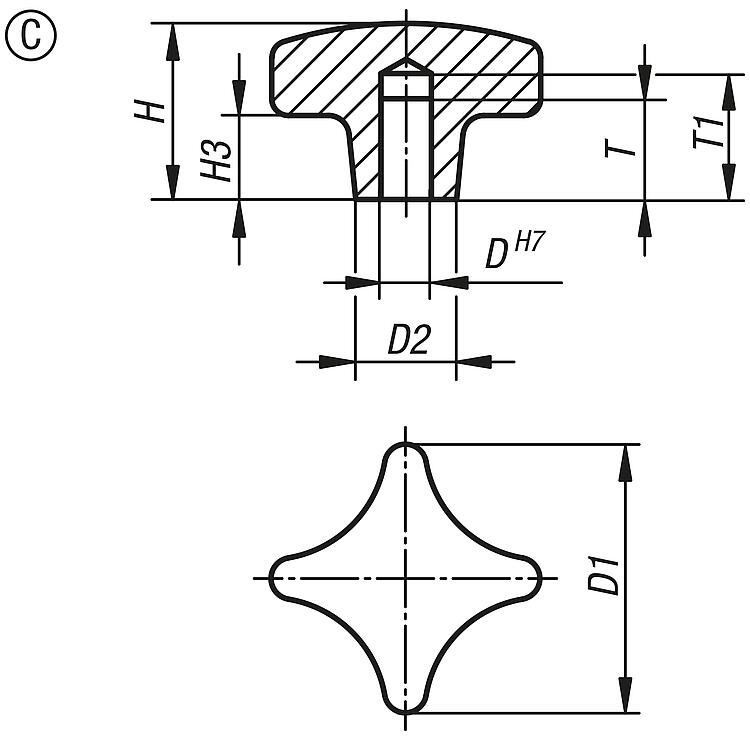

Çapraz tutucular, DIN 6335, gri döküm, Form C, ucu kapalı delik |
daha fazla bilgi |
| Sipariş numarası | Form | Tip 1 | D
| D1 | D2 | H | H3 | T | T1 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 06160-306 | C | titreşimli taşlanmış | 6 | 32 | 12 | 20 | 10 | 12 | 15 |  | | 1,79 € | | | 06160-308 | C | titreşimli taşlanmış | 8 | 40 | 14 | 25 | 14 | 15 | 18 | | | 2,48 € | | | 06160-310 | C | titreşimli taşlanmış | 10 | 50 | 18 | 32 | 20 | 18 | 21 | | | 3,25 € | | | 06160-312 | C | titreşimli taşlanmış | 12 | 63 | 20 | 40 | 25 | 22 | 25 | | | 4,39 € | | | 06160-316 | C | titreşimli taşlanmış | 16 | 80 | 25 | 50 | 30 | 28 | 32 | | | 7,18 € | | | 06160-320 | C | titreşimli taşlanmış | 20 | 100 | 32 | 63 | 38 | 36 | 40 | | | 13,92 € | |
|
|

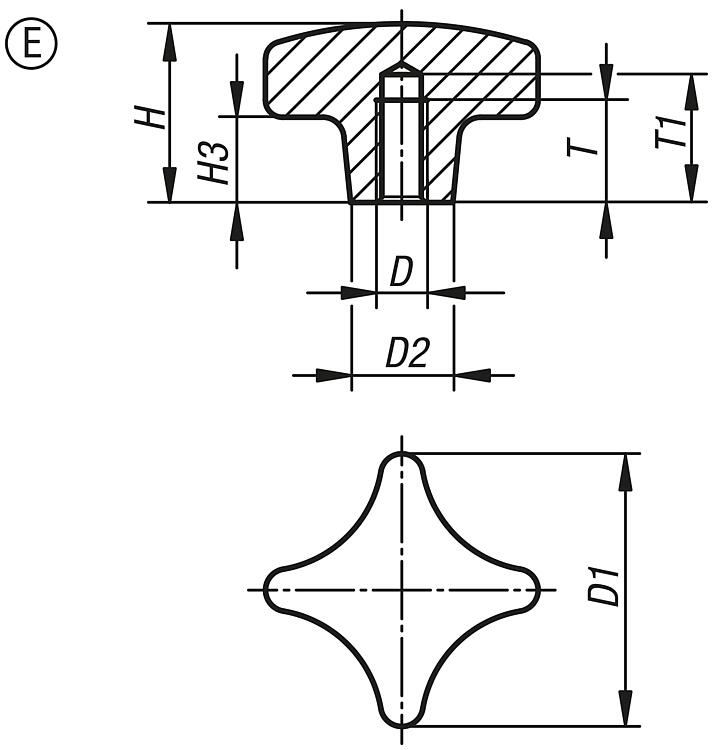

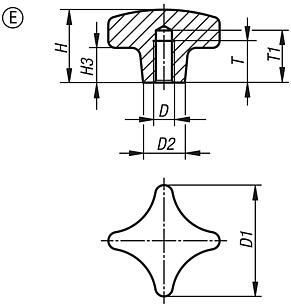

Çapraz tutucular, DIN 6335, gri döküm, Form E, ucu kapalı dişli delik |
daha fazla bilgi |
| Sipariş numarası | Form | Yüzey
Ana gövde | D
| D1 | D2 | H | H3 | T | T1 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 06160-506 | E | zımparalanmış | M6 | 32 | 12 | 20 | 10 | 12 | 15 | | | 1,79 € | | | 06160-508 | E | zımparalanmış | M8 | 40 | 14 | 25 | 14 | 15 | 18 | | | 2,48 € | | | 06160-510 | E | zımparalanmış | M10 | 50 | 18 | 32 | 20 | 18 | 21 | | | 3,25 € | | | 06160-512 | E | zımparalanmış | M12 | 63 | 20 | 40 | 25 | 22 | 25 | | | 4,39 € | | | 06160-516 | E | zımparalanmış | M16 | 80 | 25 | 50 | 30 | 28 | 32 | | | 7,18 € | | | 06160-520 | E | zımparalanmış | M20 | 100 | 32 | 63 | 38 | 36 | 40 | | | 13,92 € | |
|
| Sipariş numarası | Form | Tip 1 | D
| D1 | D2 | H | L | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 06160-606X15 | L | titreşimli taşlanmış | M6 | 32 | 12 | 20 | 15 | | | 6,65 € | | | 06160-606X20 | L | titreşimli taşlanmış | M6 | 32 | 12 | 20 | 20 | | | 6,72 € | | | 06160-606X25 | L | titreşimli taşlanmış | M6 | 32 | 12 | 20 | 25 | | | 6,74 € | | | 06160-606X30 | L | titreşimli taşlanmış | M6 | 32 | 12 | 20 | 30 | | | 6,77 € | | | 06160-606X40 | L | titreşimli taşlanmış | M6 | 32 | 12 | 20 | 40 | | | 6,90 € | | | 06160-606X50 | L | titreşimli taşlanmış | M6 | 32 | 12 | 20 | 50 | | | 6,97 € | | | 06160-608X20 | L | titreşimli taşlanmış | M8 | 40 | 14 | 25 | 20 | | | 7,38 € | | | 06160-608X25 | L | titreşimli taşlanmış | M8 | 40 | 14 | 25 | 25 | | | 7,59 € | | | 06160-608X30 | L | titreşimli taşlanmış | M8 | 40 | 14 | 25 | 30 | | | 7,61 € | | | 06160-608X40 | L | titreşimli taşlanmış | M8 | 40 | 14 | 25 | 40 | | | 7,66 € | | | 06160-608X50 | L | titreşimli taşlanmış | M8 | 40 | 14 | 25 | 50 | | | 7,75 € | | | 06160-610X20 | L | titreşimli taşlanmış | M10 | 50 | 18 | 32 | 20 | | | 9,87 € | | | 06160-610X25 | L | titreşimli taşlanmış | M10 | 50 | 18 | 32 | 25 | | | 9,89 € | | | 06160-610X30 | L | titreşimli taşlanmış | M10 | 50 | 18 | 32 | 30 | | | 9,95 € | | | 06160-610X40 | L | titreşimli taşlanmış | M10 | 50 | 18 | 32 | 40 | | | 10,04 € | | | 06160-610X50 | L | titreşimli taşlanmış | M10 | 50 | 18 | 32 | 50 | | | 10,10 € | | | 06160-612X20 | L | titreşimli taşlanmış | M12 | 63 | 20 | 40 | 20 | | | 10,30 € | | | 06160-612X30 | L | titreşimli taşlanmış | M12 | 63 | 20 | 40 | 30 | | | 10,35 € | | | 06160-612X40 | L | titreşimli taşlanmış | M12 | 63 | 20 | 40 | 40 | | | 10,53 € | | | 06160-612X50 | L | titreşimli taşlanmış | M12 | 63 | 20 | 40 | 50 | | | 10,63 € | |
|
