06010Tırtıllı somunlar çelik ve paslanmaz çelik, DIN 6303 |
geri |
|
|
AçıklamaMalzeme:Kolay işlenir çelik 1.0718.
Paslanmaz çelik 1.4305. Model:Kolay işlenir çelik perdahlı.

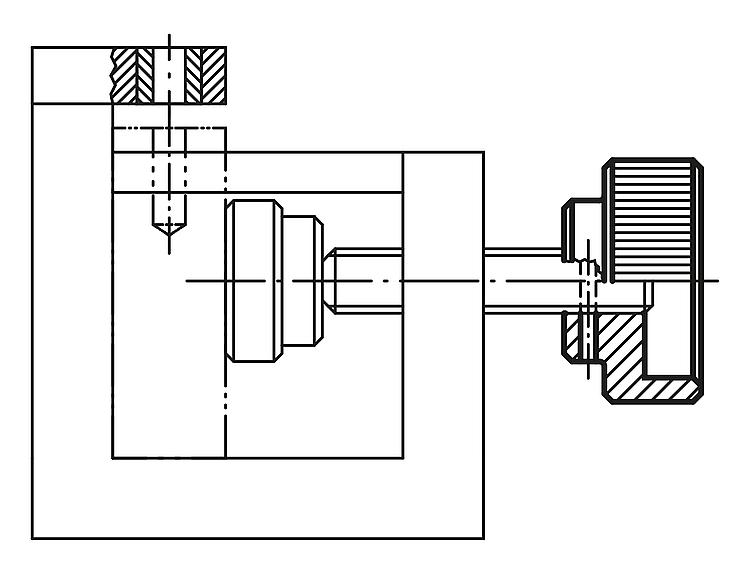

Paslanmaz çelik kaplamasız.Bilgi:Daha iyi dokunuş nedeniyle DIN'e karşın daha büyük bir bölme seçildi.Çizim bilgisi:Form A: pim deliksiz
Form B: pim delikli
- Pim deliği, parçaların birleştirilmesi sırasında açılmalı ve çapaklardan arındırılmalıdır.
İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |
Tırtıllı somunlar, çelik ve paslanmaz çelik, DIN 6303, Form A, pim deliksiz |
daha fazla bilgi |
| Sipariş numarası | Form | Ana gövde
malzemesi | D | D1 | D3 | D4 | H | K | T | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 06010-105 | A | kolay işlenir çelik | M5 | 20 | 14 | 15 | 12 | 8 | 7 |  | | 1,37 € | | | 06010-106 | A | kolay işlenir çelik | M6 | 24 | 16 | 18 | 14 | 10 | 8 | | | 1,62 € | | | 06010-108 | A | kolay işlenir çelik | M8 | 30 | 20 | 24 | 17 | 12 | 10 | | | 2,21 € | | | 06010-110 | A | kolay işlenir çelik | M10 | 36 | 28 | 30 | 20 | 14 | 12 | | | 3,36 € | | | 06010-112 | A | kolay işlenir çelik | M12 | 40 | 32 | 34 | 24 | 16 | 14 | | | 4,69 € | | | 06010-1052 | A | paslanmaz çelik | M5 | 20 | 14 | 15 | 12 | 8 | 7 | | | 2,85 € | | | 06010-1062 | A | paslanmaz çelik | M6 | 24 | 16 | 18 | 14 | 10 | 8 | | | 3,34 € | | | 06010-1082 | A | paslanmaz çelik | M8 | 30 | 20 | 24 | 17 | 12 | 10 | | | 4,45 € | | | 06010-1102 | A | paslanmaz çelik | M10 | 36 | 28 | 30 | 20 | 14 | 12 | | | 6,83 € | | | 06010-1122 | A | paslanmaz çelik | M12 | 40 | 32 | 34 | 24 | 16 | 14 | | | 9,46 € | |
|
Sipariş numarası
| Form | Ana gövde
malzemesi | D | D1 | D3 | D4 | D5
Hazır delikli | E | H | K | T | Uygun
silindirik pim
ISO 2338 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 06010-205 | B | kolay işlenir çelik | M5 | 20 | 14 | 15 | 1,4 | 2,5 | 12 | 8 | 7 | 1,5 | | | 1,77 € | | | 06010-206 | B | kolay işlenir çelik | M6 | 24 | 16 | 18 | 1,4 | 2,5 | 14 | 10 | 8 | 1,5 | | | 2,08 € | | | 06010-208 | B | kolay işlenir çelik | M8 | 30 | 20 | 24 | 1,9 | 3 | 17 | 12 | 10 | 2 | | | 2,86 € | | | 06010-210 | B | kolay işlenir çelik | M10 | 36 | 28 | 30 | 2,9 | 4 | 20 | 14 | 12 | 3 | | | 4,17 € | | | 06010-212 | B | kolay işlenir çelik | M12 | 40 | 32 | 34 | 3,9 | 4 | 24 | 16 | 14 | 4 | | | 5,46 € | |
|
