        Tırtıllı vidalar, yüksek çelik ve paslanmaz çelik, DIN 464

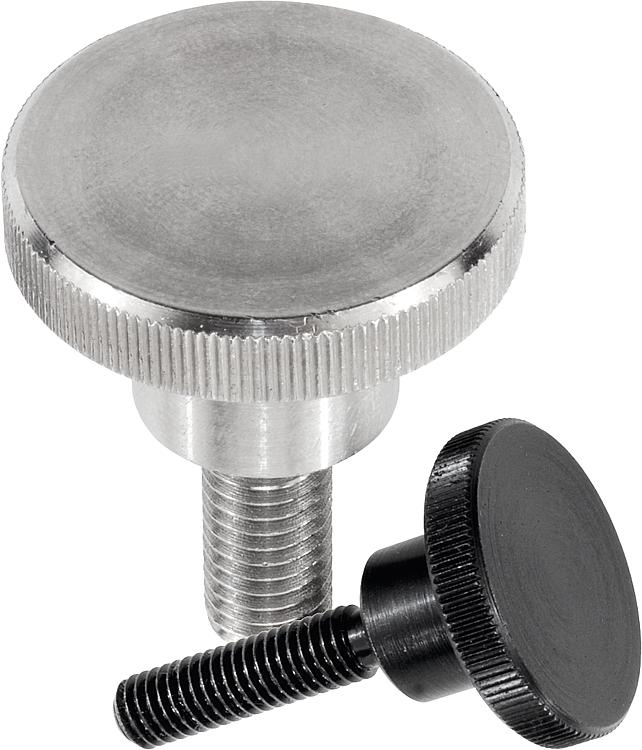

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Kolay işlenir çelik 1.0718.
Paslanmaz çelik 1.4305.

Model:Kolay işlenir çelik perdahlı.
Paslanmaz çelik kaplamasız.Bilgi:* Bu uzunlukta, tırtıllı vida şaft ile birlikte teslim edilir (diş dibi kesilmesi gerçekleşmez).Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 06090 Tırtıllı vidalar, yüksek çelik ve paslanmaz çelik, DIN 464

236 kB

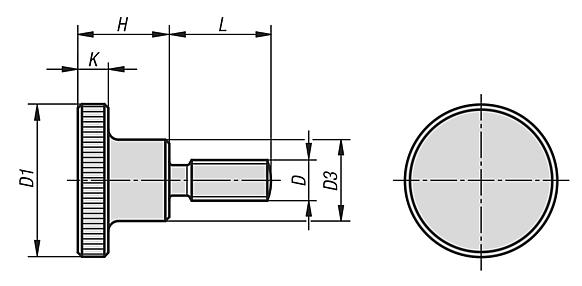

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	D	D1	D3	H	K	L	Fiyat
06090-04X10	kolay işlenir çelik	M4	16	8	9,5	3,5	10	1,04 €
06090-04X16	kolay işlenir çelik	M4	16	8	9,5	3,5	16	1,18 €
06090-04X20	kolay işlenir çelik	M4	16	8	9,5	3,5	20*	1,37 €
06090-05X10	kolay işlenir çelik	M5	20	10	11,5	4	10	1,29 €
06090-05X16	kolay işlenir çelik	M5	20	10	11,5	4	16	1,38 €
06090-05X20	kolay işlenir çelik	M5	20	10	11,5	4	20*	1,51 €
06090-06X10	kolay işlenir çelik	M6	24	12	15	5	10	1,63 €
06090-06X16	kolay işlenir çelik	M6	24	12	15	5	16	1,82 €
06090-06X20	kolay işlenir çelik	M6	24	12	15	5	20	1,99 €
06090-06X25	kolay işlenir çelik	M6	24	12	15	5	25*	2,15 €
06090-08X16	kolay işlenir çelik	M8	30	16	18	6	16	2,54 €
06090-08X20	kolay işlenir çelik	M8	30	16	18	6	20	2,73 €
06090-08X25	kolay işlenir çelik	M8	30	16	18	6	25	3,04 €
06090-08X30	kolay işlenir çelik	M8	30	16	18	6	30*	3,59 €
06090-10X20	kolay işlenir çelik	M10	36	20	23	8	20	3,89 €
06090-10X25	kolay işlenir çelik	M10	36	20	23	8	25	4,22 €
06090-10X30	kolay işlenir çelik	M10	36	20	23	8	30	4,40 €
06090-10X40	kolay işlenir çelik	M10	36	20	23	8	40*	5,03 €
06090-042X10	paslanmaz çelik	M4	16	8	9,5	3,5	10	2,24 €
06090-042X16	paslanmaz çelik	M4	16	8	9,5	3,5	16	2,52 €
06090-042X20	paslanmaz çelik	M4	16	8	9,5	3,5	20*	2,88 €
06090-052X10	paslanmaz çelik	M5	20	10	11,5	4	10	2,69 €
06090-052X16	paslanmaz çelik	M5	20	10	11,5	4	16	2,94 €
06090-052X20	paslanmaz çelik	M5	20	10	11,5	4	20*	3,23 €
06090-062X10	paslanmaz çelik	M6	24	12	15	5	10	3,51 €
06090-062X16	paslanmaz çelik	M6	24	12	15	5	16	3,81 €
06090-062X20	paslanmaz çelik	M6	24	12	15	5	20	4,20 €
06090-062X25	paslanmaz çelik	M6	24	12	15	5	25*	4,55 €
06090-082X16	paslanmaz çelik	M8	30	16	18	6	16	5,44 €
06090-082X20	paslanmaz çelik	M8	30	16	18	6	20	5,82 €
06090-082X25	paslanmaz çelik	M8	30	16	18	6	25	6,38 €
06090-082X30	paslanmaz çelik	M8	30	16	18	6	30*	6,95 €
06090-102X20	paslanmaz çelik	M10	36	20	23	8	20	8,23 €
06090-102X25	paslanmaz çelik	M10	36	20	23	8	25	8,97 €
06090-102X30	paslanmaz çelik	M10	36	20	23	8	30	9,74 €
06090-102X40	paslanmaz çelik	M10	36	20	23	8	40*	12,36 €
