Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele
AçıklamaMalzeme:

Kilit ABS.
Yay, paslanmaz çelik 1.4310.

Model:Kilit siyah.
Yay yalın.
Bilgi:Bu yaylı kilitler kapılara, kapaklara ve başlıklara bitişik şekilde monte edilmek üzere tasarlanmıştır.
Farklı kapı kanadı kalınlıkları için iki farklı ebatta mevcuttur. Kilitlenebilir versiyonlar sayesinde ilave emniyet. Kilitlenebilir yaylı kilit donanımlarındaki kilit, tüm kilitlerde kullanma özelliğine sahiptir, yani her kilit aynı anahtar ile açılabilir.

Alevlenebilirlik: UL94-HB listelenmiş.

Form A: kilitlenebilir
Form B: kilitlenemez
Kumanda şekli:Form A: Anahtarın çevrilmesi ve ardından kolun itilmesi ile kilit açık konuma getirilir ve kapı açılabilir. Kilitleme, kapının yay yardımıyla bastırılarak kapatılmasıyla otomatik olarak sağlanır. Silindir kilit ek güvenlik sağlar.

Form B: Tutamağın kaydırılmasıyla kilit açık konuma getirilir, kapı açılabilir.
Kilitleme, kapının yay yardımıyla bastırılarak kapatılmasıyla otomatik olarak sağlanır.
Kullanım:- Otomobil endüstrisi
- Tıp teknolojisi
- Makine yapımı
- Cihaz yapımı
- Endüstriyel dolaplar

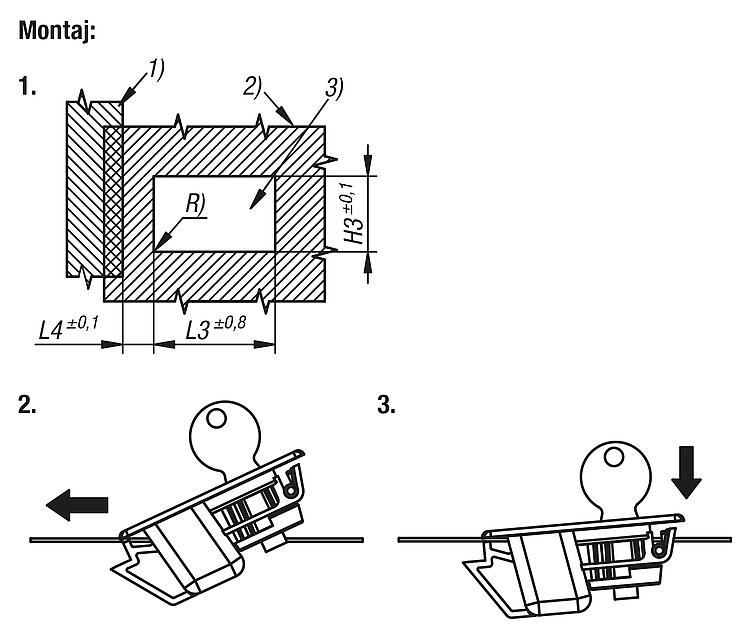

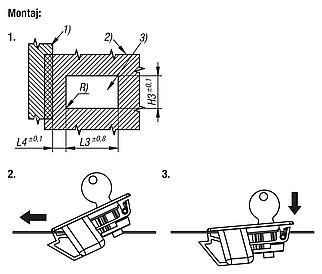

Montaj:1. Taslağa uygun olarak çapaksız bir montaj kesiti oluşturun.
2. Kilidin ön tarafını kesit içine itin ve ileriye doğru bastırın.
3. Yerine oturması için kilidi aşağıya doğru bastırın.

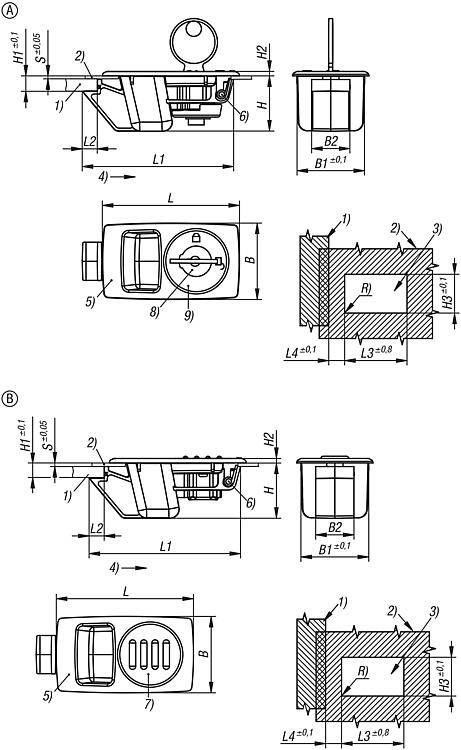

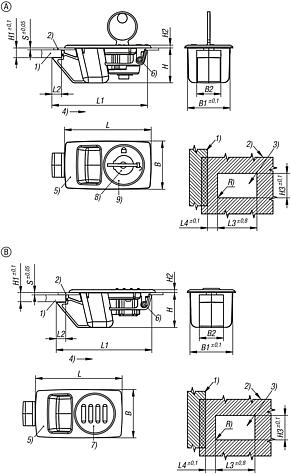

Teslimat kapsamıKilitlenebilir yaylı kilitler 2'şer anahtar ile teslim edilir.Çizim bilgisi:
1) Çerçeve
2) Kapı kanadı
3) Montaj kesiti
4) Kullanım yönü
5) Kilit
6) Yay
7) Üst kapak (form B)
8) Silindir kilit (form A)
9) Gösterge (form A)
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 05596-44 Tutma parçalı plastik yaylı kilit, oturtulabilir 400 kB

Çizimler (toplu genel bakış)

Tutma parçalı plastik yaylı kilit, oturtulabilir

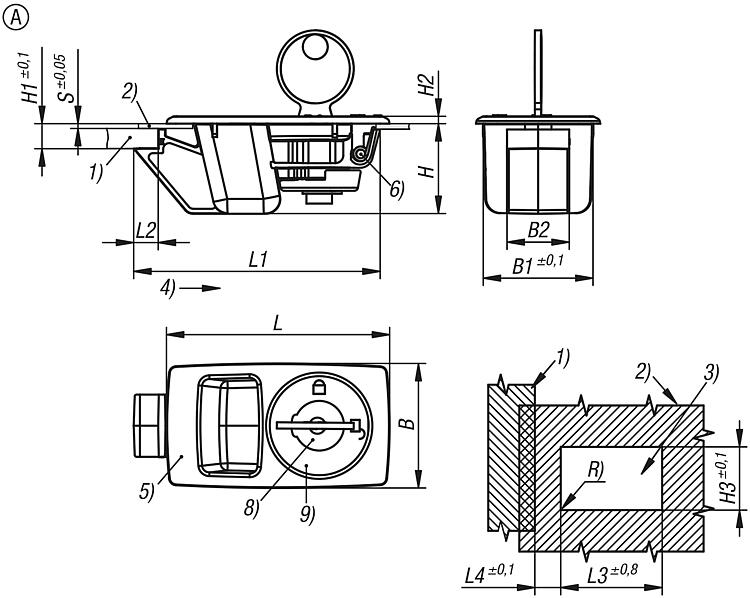

Tutma parçalı plastik yaylı kilit, oturtulabilir, form A, kilitlenebilir

daha fazla bilgi

Çizimler

Tutma parçalı plastik yaylı kilit, oturtulabilir, form A, kilitlenebilir

Ürün seçimi/filtresi

Sipariş numarasıFormForm modeliB

B1B2HH1=Toplam
tutma alanı
H2H3LL1L2L3L4RS=Kapı kalınlığı,
mm hesabıyla
Sıcaklık
aralığı
°C
CADAks.FiyatSipariş et
05596-44-10926340Akilitli3430,21724,66,7230,56167,46,712,549max. 0,250,9-1,2-40 ila 60 12,05 €
05596-44-11326340Akilitli3430,21724,66,7230,56167,46,712,549max. 0,251,3-1,6-40 ila 60 12,05 €

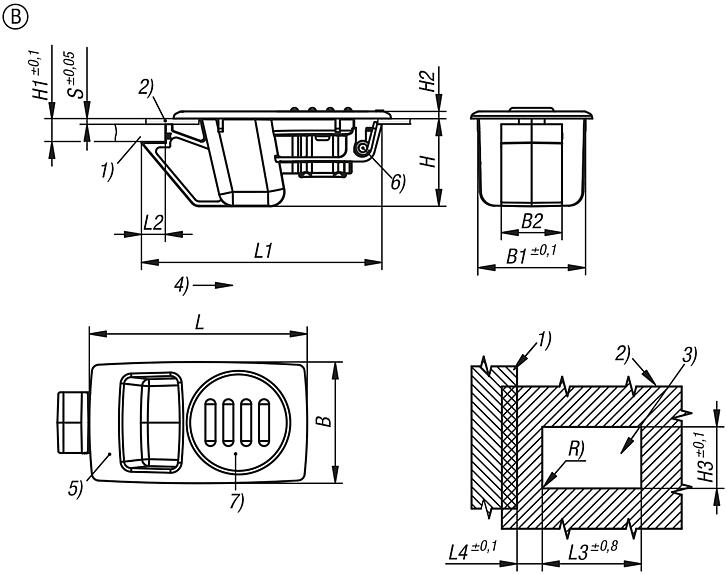

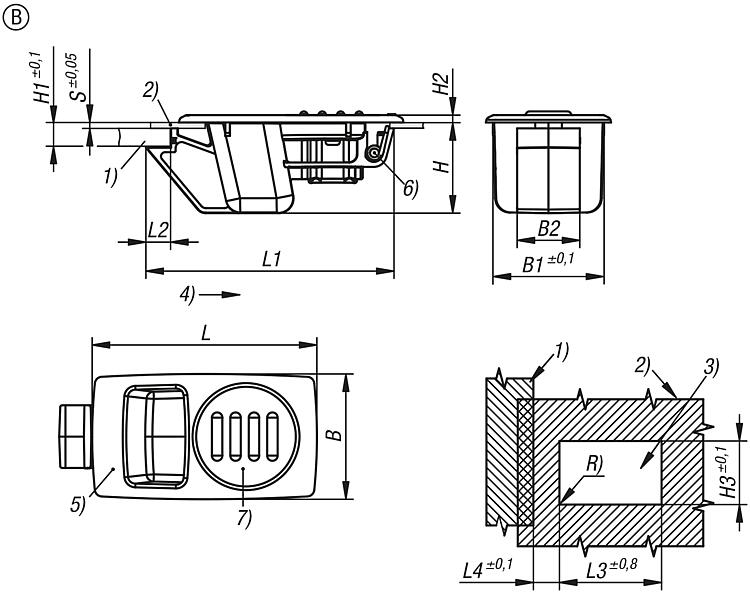

Tutma parçalı plastik yaylı kilit, oturtulabilir, form B, kilitlenemez

daha fazla bilgi

Çizimler

Tutma parçalı plastik yaylı kilit, oturtulabilir, form B, kilitlenemez

Ürün seçimi/filtresi

Sipariş numarasıFormForm modeliB

B1B2HH1=Toplam
tutma alanı
H2H3LL1L2L3L4RS=Kapı kalınlığı,
mm hesabıyla
Sıcaklık
aralığı
°C
CADAks.FiyatSipariş et
05596-44-00926340Bkilitsiz3430,21724,66,7230,56167,46,712,549max. 0,250,9-1,2-40 ila 60 5,04 €
05596-44-01326340Bkilitsiz3430,21724,66,7230,56167,46,712,549max. 0,251,3-1,6-40 ila 60 5,04 €
