Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele
AçıklamaMalzeme:

Kilit ABS.
Yay, paslanmaz çelik 1.4310.

Model:Kilit siyah.
Yay yalın.
Bilgi:Bu yaylı kilitler kapılara, kapaklara ve başlıklara bitişik şekilde monte edilmek üzere tasarlanmıştır.
Farklı kapı kanadı kalınlıkları için altı farklı ebatta mevcuttur.

Alevlenebilirlik: UL94-HB listelenmiş.
Kumanda şekli:Tutamağın kaydırılmasıyla kilit açık konuma getirilir, kapı açılabilir. Kilitleme, kapının yay yardımıyla bastırılarak kapatılmasıyla otomatik olarak sağlanır.Kullanım:- Otomobil endüstrisi
- Tıp teknolojisi
- Makine yapımı
- Cihaz yapımı
- Endüstriyel dolaplar

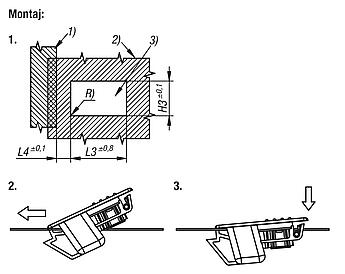

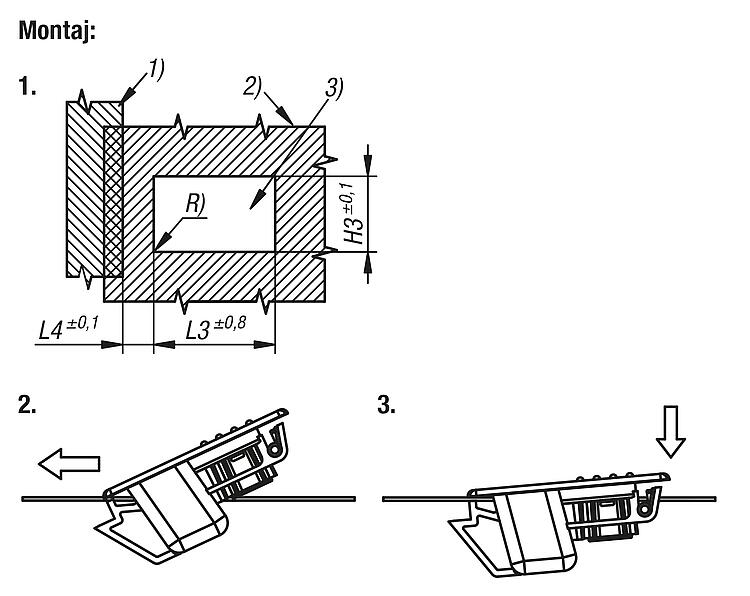

Montaj:1. Taslağa uygun olarak çapaksız bir montaj kesiti oluşturun.
2. Kilidin ön tarafını kesit içine itin ve ileriye doğru bastırın.
3. Yerine oturması için kilidi aşağıya doğru bastırın.
Çizim bilgisi:
1) Çerçeve
2) Kapı kanadı
3) Montaj kesiti
4) Kullanım yönü
5) Kilit
6) Yay
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 05596-42 Tutma parçalı plastik yaylı kilit, oturtulabilir 383 kB

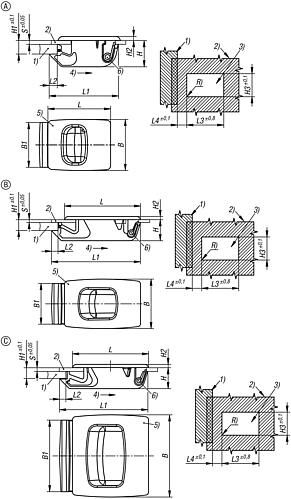

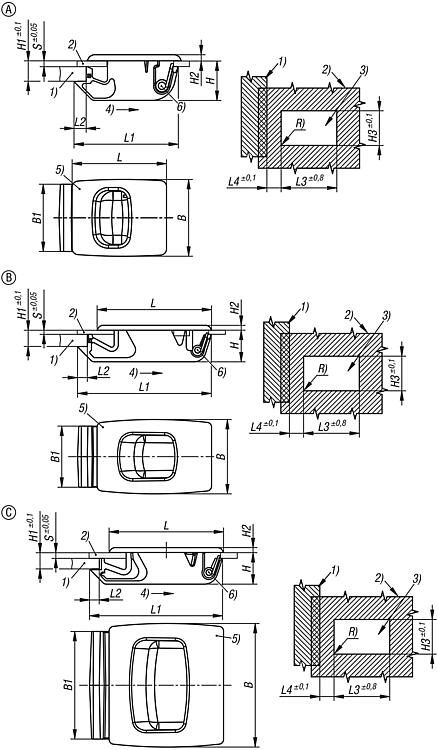

Çizimler (toplu genel bakış)

Tutma parçalı plastik yaylı kilit, oturtulabilir
Tutma parçalı plastik yaylı kilit, oturtulabilir

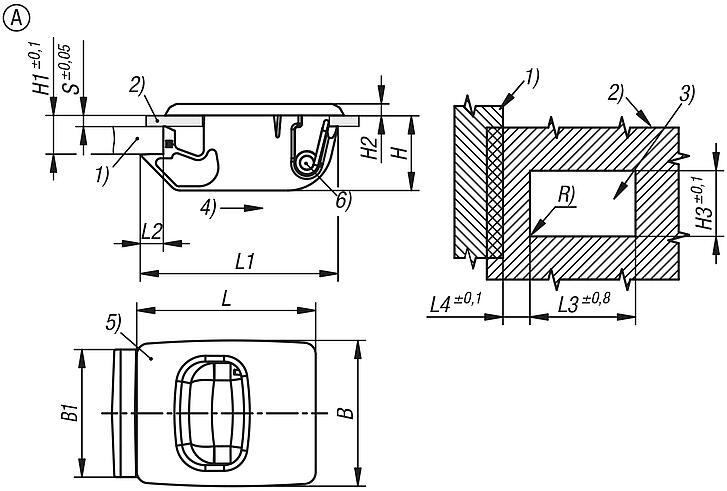

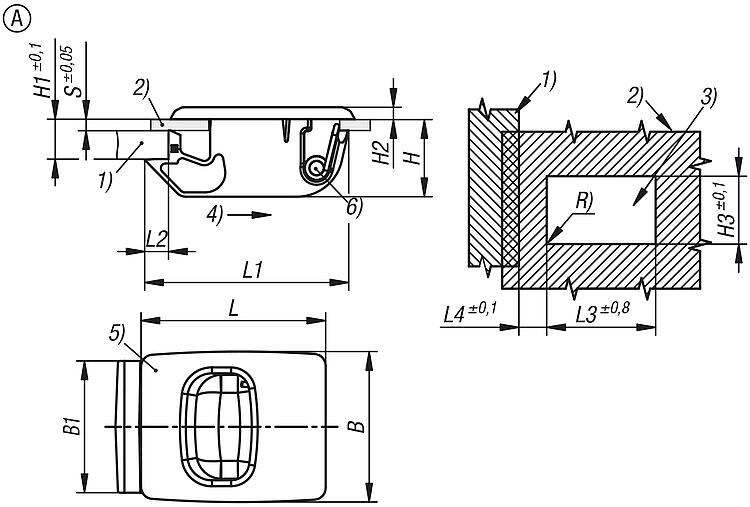

Tutma parçalı plastik yaylı kilit, oturtulabilir, form A, mini

daha fazla bilgi

Çizimler

Tutma parçalı plastik yaylı kilit, oturtulabilir, form A, mini

Ürün seçimi/filtresi

Sipariş numarasıFormForm modeliB

B1HH1=Toplam
tutma alanı
H2H3LL1L2L3L4RS=Kapı kalınlığı,
mm hesabıyla
Sıcaklık
aralığı
°C
CADAks.FiyatSipariş et
05596-42-1215250A-25,222,1136,7222,43135,34228,5max. 0,251,2-40 ila 60 3,45 €
05596-42-1515250A-25,222,1136,7222,43135,34228,5max. 0,251,5-40 ila 60 3,45 €

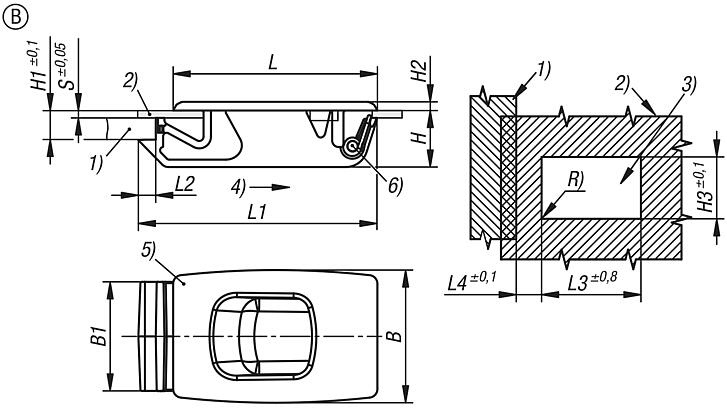

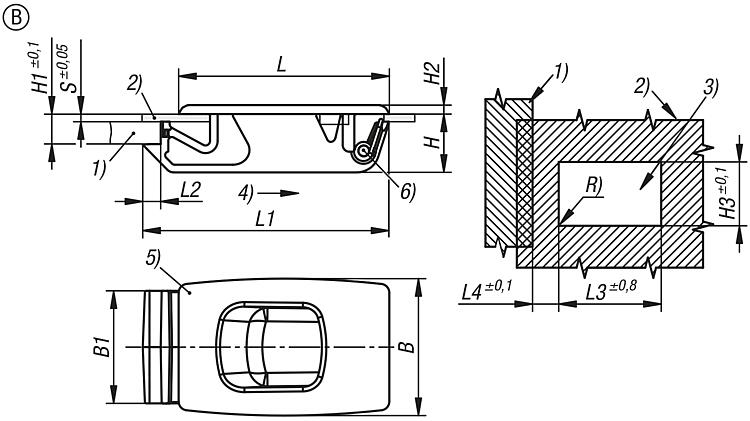

Tutma parçalı plastik yaylı kilit, oturtulabilir, form B, küçük

daha fazla bilgi

Çizimler

Tutma parçalı plastik yaylı kilit, oturtulabilir, form B, küçük

Ürün seçimi/filtresi

Sipariş numarasıFormForm modeliB

B1HH1=Toplam
tutma alanı
H2H3LL1L2L3L4RS=Kapı kalınlığı,
mm hesabıyla
Sıcaklık
aralığı
°C
CADAks.FiyatSipariş et
05596-42-1315300Bküçük30,525,1136,7225,44755438,112,7max. 0,251,3-40 ila 60 4,11 €
05596-42-1615300Bküçük30,525,1136,7225,44755438,112,7max. 0,251,6-40 ila 60 4,11 €

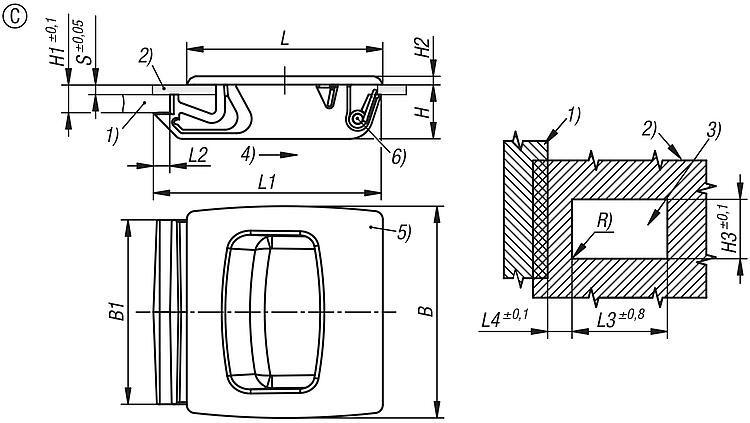

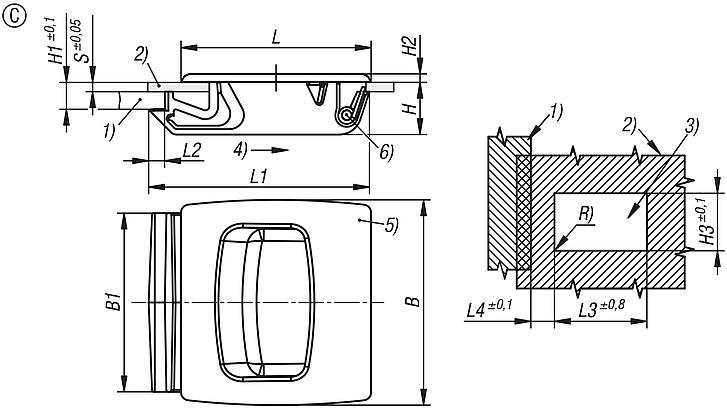

Tutma parçalı plastik yaylı kilit, oturtulabilir, form C, orta

daha fazla bilgi

Çizimler

Tutma parçalı plastik yaylı kilit, oturtulabilir, form C, orta

Ürün seçimi/filtresi

Sipariş numarasıFormForm modeliB

B1HH1=Toplam
tutma alanı
H2H3LL1L2L3L4RS=Kapı kalınlığı,
mm hesabıyla
Sıcaklık
aralığı
°C
CADAks.FiyatSipariş et
05596-42-2015500Corta50,844,2136,7244,54754,6438,112,7max. 0,252-40 ila 60 7,05 €

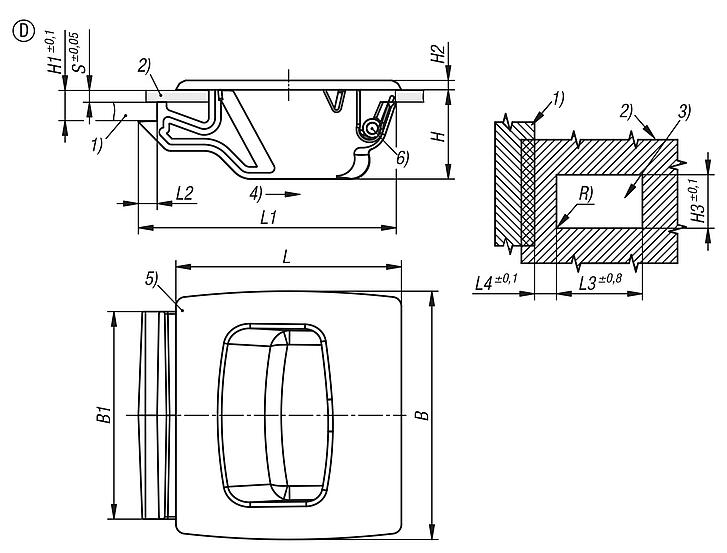

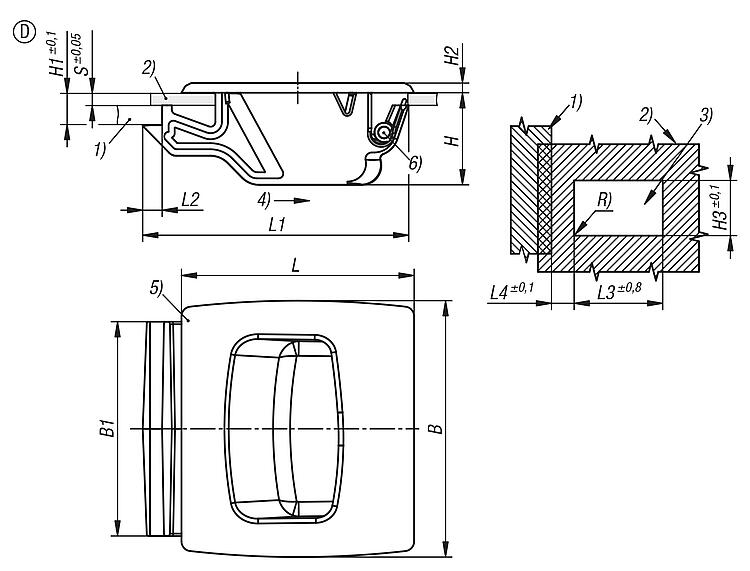

Tutma parçalı plastik yaylı kilit, oturtulabilir, form D, büyük

daha fazla bilgi

Çizimler

Tutma parçalı plastik yaylı kilit, oturtulabilir, form D, büyük

Ürün seçimi/filtresi

Sipariş numarasıFormForm modeliB

B1HH1=Toplam
tutma alanı
H2H3LL1L2L3L4RS=Kapı kalınlığı,
mm hesabıyla
Sıcaklık
aralığı
°C
CADAks.FiyatSipariş et
05596-42-2221500Dbüyük52,944,2196,7244,54856438,112,7max. 0,252,2-40 ila 60 7,05 €
