05596-06Yaylı kilitler paslanmaz çelik bowden kablosu bağlama elemanlı... |
geri |
|
|
AçıklamaMalzeme:Paslanmaz çelik 1.4401. Model:taşlanmış ve polisajlı veya mat kumlanmış.Bilgi:Bu yaylı kilitler gömülü kol ile kapılara, kapaklara ve başlıklara sorunsuz monte edilmek üzere tasarlanmıştır.
Bunlar erişilemeyen yapı alanları kullanımı zorlaştırdığında veya ergonomi ve güvenlik unsurları nedeniyle uzaktan tetikleme gerektiğinde kullanılır.
Farklı kapı kanadı kalınlıkları için iki farklı ebatta mevcuttur. Kilitlenebilir versiyonlar sayesinde ilave emniyet. Kilit, tüm kilitlerde kullanma özelliğine sahiptir, her kilit aynı anahtar ile açılabilir.
Ön gerilimli kol takırdama oluşmasını önler.
Bowden kablosu teslimat kapsamına dahil değildir.
Vidaların sıkılması için maks. tork: 2,4 Nm.
Form A: kilitlenebilir
Form B: kilitlenemezKumanda şekli:Tutamak kullanımı ile kapaklar, başlıklar veya kapılar uzaktan kumanda edilir ve bowden kablosu yardımıyla görünmez şekilde açılır.
Kilit arka taraftan da kumanda edilebilmektedir.Kullanım:- Otomobil endüstrisi
- Makine yapımı
- Tekne ve gemi yapımı
- Havacılık ve uzay yolculuğu
- Karavan ve karavancılık
-Tıp teknolojisiMontaj:1. Taslağa uygun olarak bir montaj kesiti oluşturun.
2. Montaj parçaları yardımıyla arka taraftan sabitleme.
3. Bowden kablosunun takılması.Avantajlar:Erişilemeyen montaj alanlarında kullanım mümkün.
Ergonomi açısından optimize edilmiş tetikleme pozisyonu gerçekleştirilebilir.
Kullanım, emniyet mesafeleri istendiğinde de mümkün.Aksesuar:Bowden kablo 05596-01.Teslimat kapsamıMontaj braketi ile buna uygun vidalar (M4) ve bowdenzug braketi teslimat kapsamında yer almaktadır.
Kilitlenebilir yaylı kilitler 2'şer anahtar ile teslim edilir.Çizim bilgisi:1) Bowdenzug kablosunun takılması
2) Montaj kesimi
3) Kapı kanadı
4) Montaj braketi yüksekliği (bknz. Tabela H4)
5) Kol
6) Bowdenzug İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

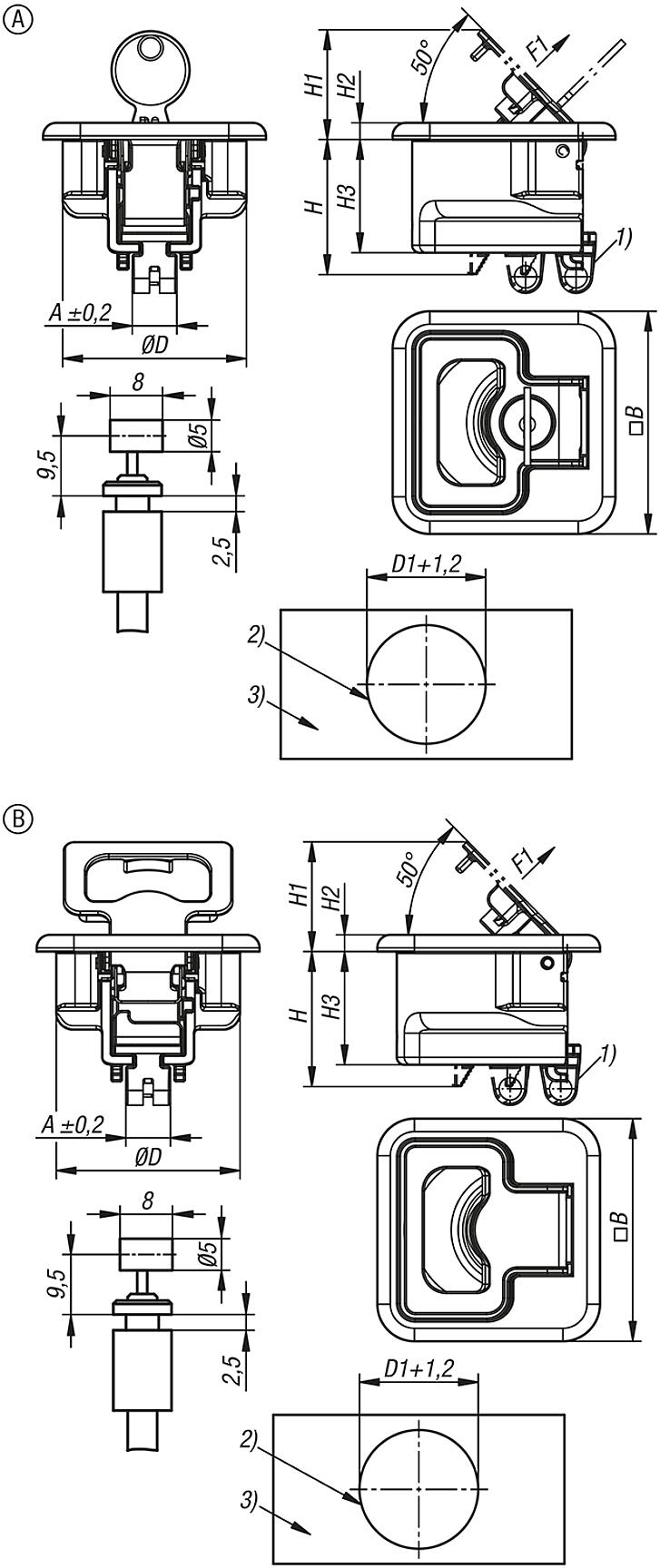

Çizimler (toplu genel bakış) |

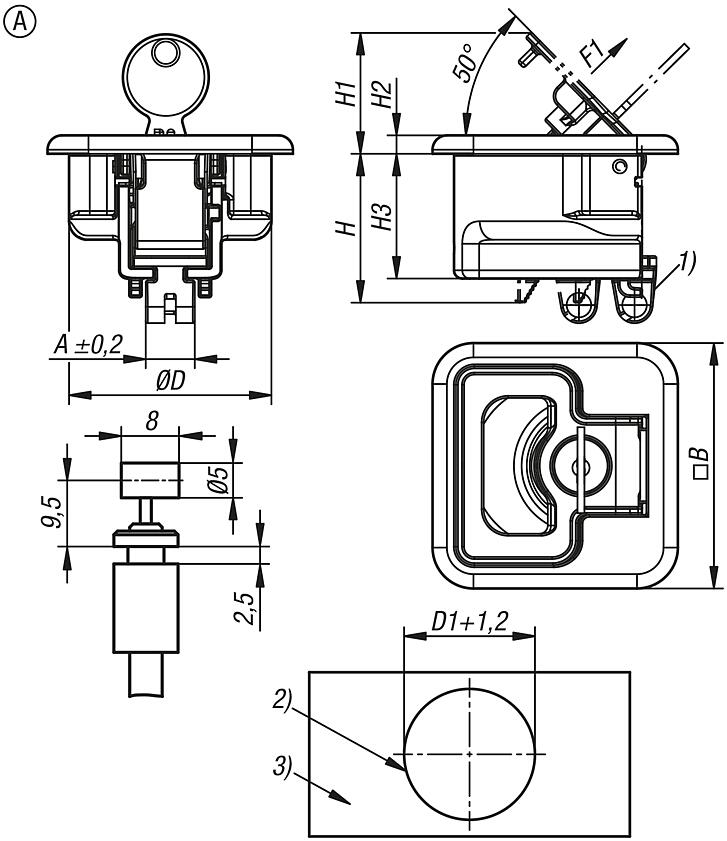

Yaylı kilitler paslanmaz çelik
bowden kablosu bağlama elemanlı ve kollu, katlanabilir, Form A |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | Yüzey
Ana gövde | A
| B | D | D1 | H | H1 | H2 | H3 | H4 | Çekme
kuvveti
F1 N | Sıcaklık
aralığı
°C
| S=Kapı kalınlığı,
mm hesabıyla | Cıvatalar | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 05596-06-1102356044 | A | kilitli | polisajlı | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 23 | 100 | - | 2-12 | M4x6 |  | | 91,34 € | | | 05596-06-1112356044 | A | kilitli | polisajlı | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 12,5 | 100 | - | 12-22 | M4x20 | | | 91,34 € | | | 05596-06-1102356055 | A | kilitli | mat kumlanmış | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 23 | 100 | - | 2-12 | M4x6 | | | 91,34 € | | | 05596-06-1112356055 | A | kilitli | mat kumlanmış | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 12,5 | 100 | - | 12-22 | M4x20 | | | 91,34 € | |
|

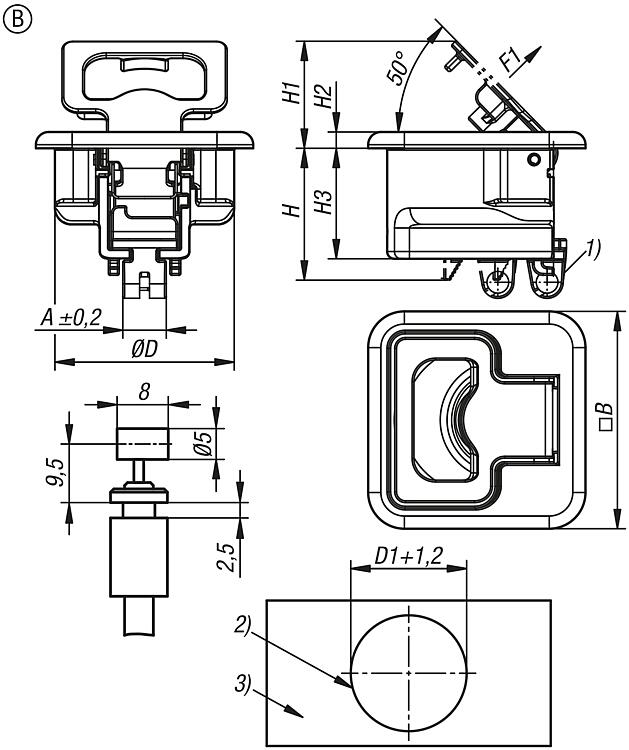

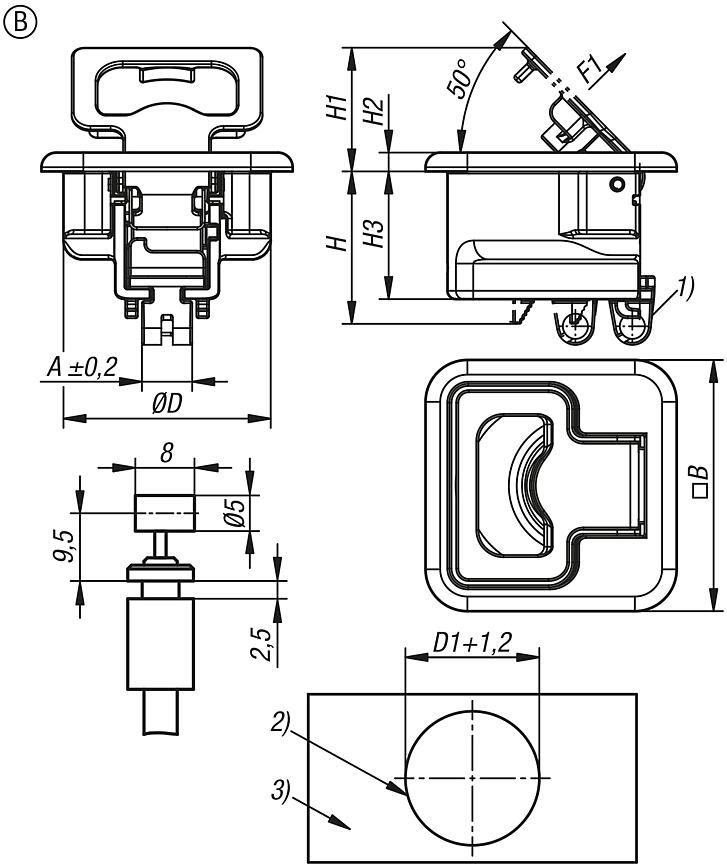

Yaylı kilitler paslanmaz çelik
bowden kablosu bağlama elemanlı ve kollu, katlanabilir, Form B |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | Yüzey
Ana gövde | A
| B | D | D1 | H | H1 | H2 | H3 | H4 | Çekme
kuvveti
F1 N | Sıcaklık
aralığı
°C
| S=Kapı kalınlığı,
mm hesabıyla | Cıvatalar | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 05596-06-1002356044 | B | kilitsiz | polisajlı | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 23 | 100 | - | 2-12 | M4x6 | | | 77,67 € | | | 05596-06-1012356044 | B | kilitsiz | polisajlı | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 12,5 | 100 | - | 12-22 | M4x20 | | | 77,67 € | | | 05596-06-1002356055 | B | kilitsiz | mat kumlanmış | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 23 | 100 | - | 2-12 | M4x6 | | | 77,67 € | | | 05596-06-1012356055 | B | kilitsiz | mat kumlanmış | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 12,5 | 100 | - | 12-22 | M4x20 | | | 77,67 € | |
|
