Kuvvetli sıkıştırıcı

geri

Ürünler
- Ürünlere genel bakış
  - Esnek standart parça sistemi
    - Sıkıştırma demiri Sıkıştırma elemanları
      - Döner bağlama elemanı bağlama kancası
        Kuvvetli sıkıştırıcı

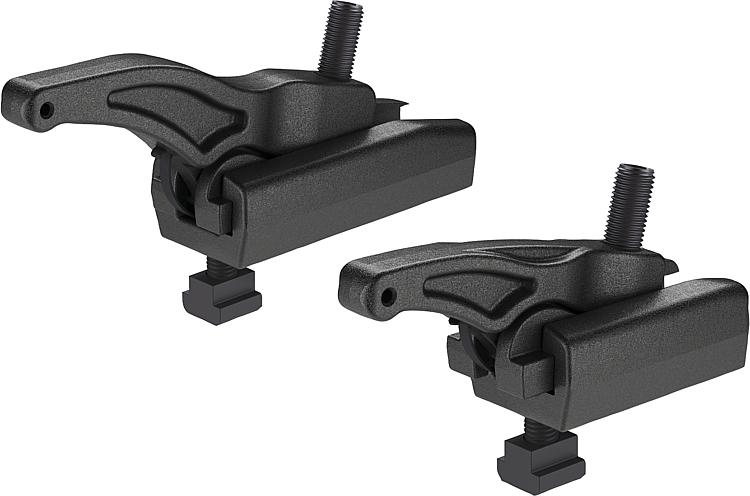

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Islah çeliği.Model:dövme, siyah galvaniz kaplama.Bilgi:Ayar cıvatalarında aşınmayı azaltmak için, cıvata macunu kullanılmasını öneririz.
Kuvvetli sıkıştırıcı yükseltici parça ile ekstra yükseltilebilir. 44 kN ve 60 kN kuvvetli sıkıştırıcı için yükseltici yoktur.

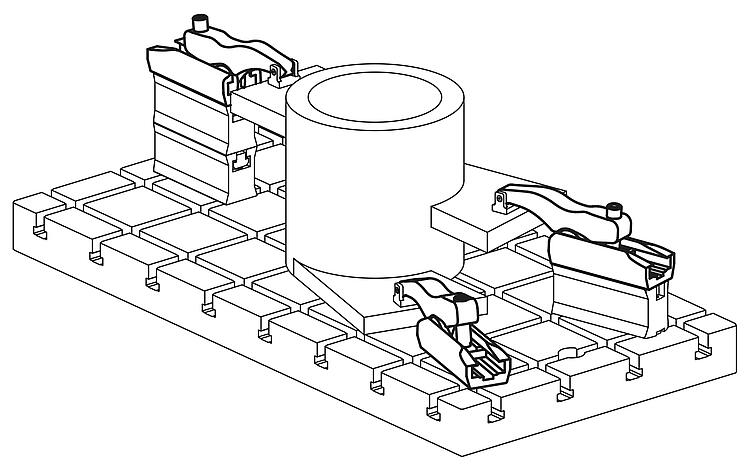

Sıkıştırma elemanı, taşıyıcı eleman, DIN 508 T somun ve 12.9 dayanım sınıfı sıkıştırma cıvataları teslimat kapsamına dahildir.Kullanım:Ayar cıvatası kullanılarak sıkıştırma kolunun yüksekliği kademesiz şekilde ayarlanır ve iş parçası sıkıştırılır.Avantajlar:- 30–49 kN gibi çok yüksek sıkıştırma kuvvetine sahiptir.
- Yapısal yüksekliği azdır.
- Parçalar kolay monte edilir.
- Hızlı ve kolay şekilde sıkıştırma yapılır.
- Yüksekliği ve uzunluğı kademesiz olarak ayarlanabilir.
- 14–28 mm T kanallarda ve M12, M16, M20 ızgara sistemlerinde kullanılır.
- Düz ve tırtıllı tip baskı parçası mevcuttur.Aksesuar:Yükseltici 04630.
Paslanmaz çelik baskı parçaları 04631.
Plastik baskı parçaları 04631-01.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

04629_Datasheet_32773_Kuvvetli_s_k_t_r_c_--tr

275 kB

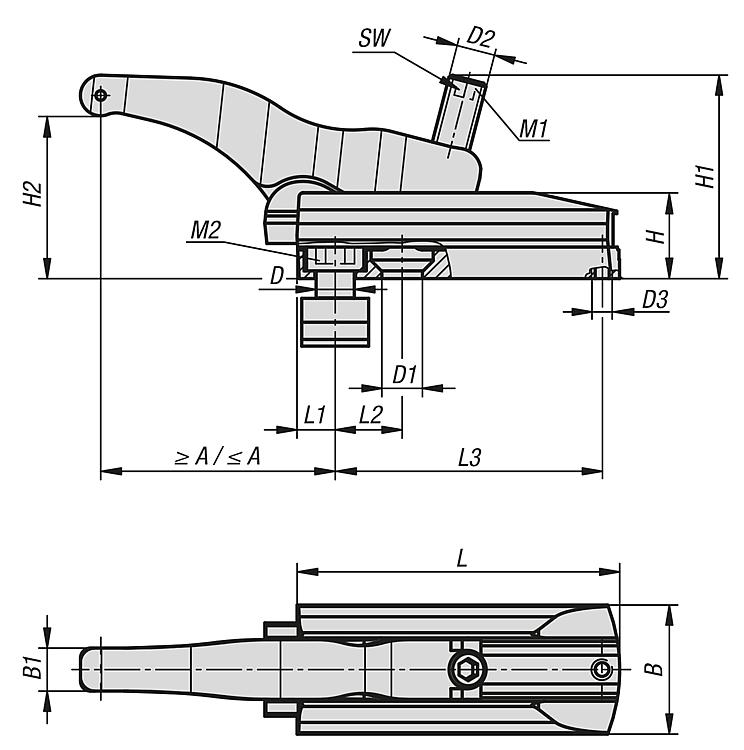

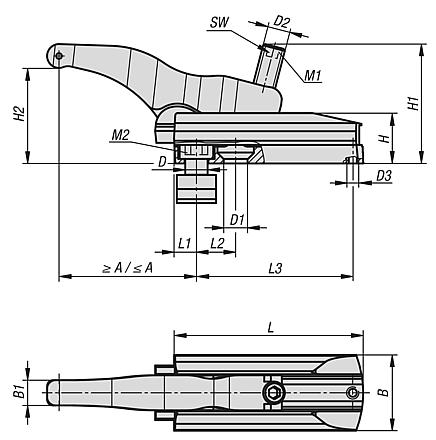

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	H2	A min.	A maks.	B	B1	Kanal genişliği	D	D1	D2	D3	H	H1	L	L1	L2	L3	SW	Bağlama kuvveti kN	Sıkma torku M1 Nm	Sıkma torku M2 Nm	Fiyat
04629-112135	uzun tip	6-68	13	110	54	18	14	M12	13	M16	M8	36	85	135	13	25	115	8	30	100	70	316,30 €
04629-116135	uzun tip	6-68	16	114	54	18	18	M16	17	M16	M8	36	85	135	16	28	115	8	30	100	150	316,30 €
04629-116155	uzun tip	5-80	16	134	60	20	18	M16	17	M20	M8	42	105	155	16	32	131	10	43	220	150	336,51 €
04629-120175	uzun tip	7-88	19	165	75	25	22	M20	21	M24	M10	52	125	175	19	36	146,5	12	49	220	200	448,50 €
04629-210065	kısa tip	5-38	15	50	45	13	12	M10	-	M12	M6	30	58	65	11	-	47,5	6	22	50	35	204,39 €
04629-212065	kısa tip	5-38	15	50	45	13	14	M12	-	M12	M6	30	58	65	11	-	47,5	6	22	50	40	204,39 €
04629-212095	kısa tip	6-50	12	82	54	18	14	M12	13	M16	M8	36	78	95	12	20	76	8	32	120	70	278,25 €
04629-216110	kısa tip	6-50	15	95	60	20	18	M16	17	M20	M8	42	92	110	15	26	87	10	40	150	150	322,24 €
04629-118176	uzun tip	7-88	36	165	75	25	20	M18	21	M24	M10	52	125	176	20	36	146,5	12	44	180	160	355,35 €
04629-124203	uzun tip	8-102	63	180	90	30	28	M24	24,5	M24	M10	57	143	203	23	45	164,5	12	60	300	280	555,45 €
