        Döner bağlama elemanı

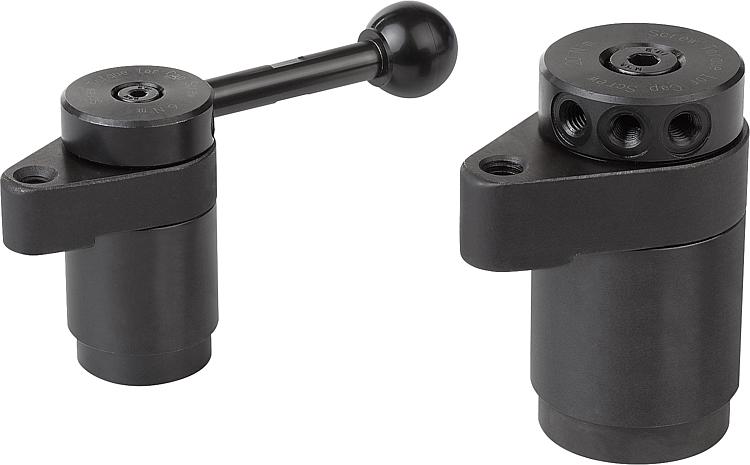

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Islah çeliği.
Küre tutamak başlığı: Plastik.Model:temperlenmiş ve perdahlı.
Küre tutamak başlığı: Duroplast PF 31, siyah.Bilgi:* Tutamak için izin verilen el kuvveti.Aksesuar:Standart tutamaklar 06355. Tork sınırlamalı vidalanabilir tutamaklar 06357.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 04366 Döner bağlama elemanı

210 kB

Döner bağlama elemanı için teknik bilgi

86,2 kB

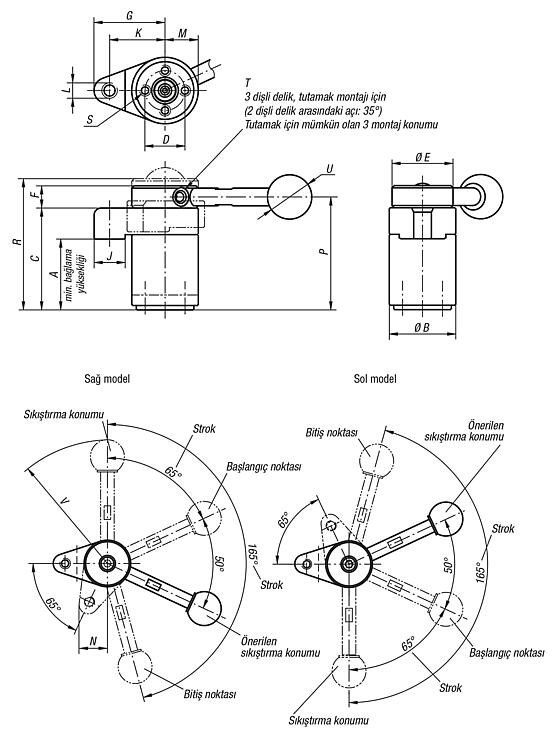

Çizimler (toplu genel bakış)

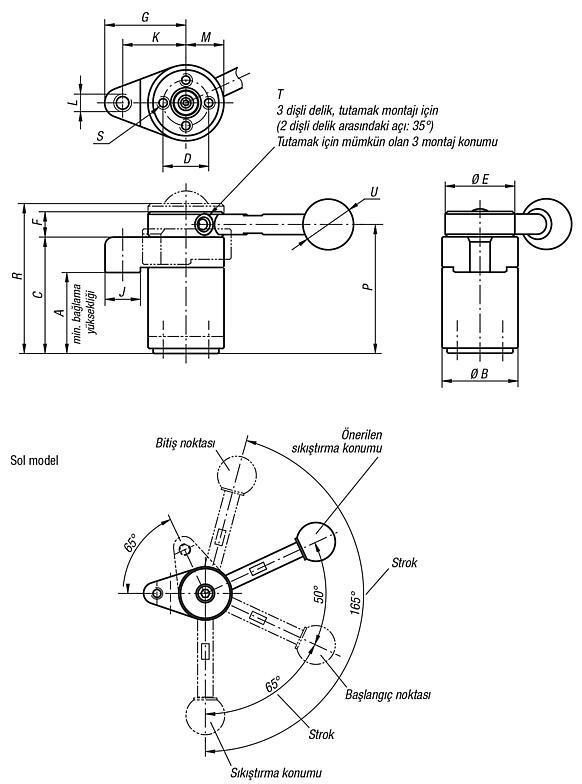

Döner bağlama elemanı, sol model

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	Tutamak	A min.	A maks.	B	C	D	E	F	G	J	K	L	M	N	P	R	S	T	U	V	F=Gerdirme gücü N	El kuvveti FH N	Fiyat
04366-003232	sol	tutamaksız	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	-	-	800	150*	250,90 €
04366-004540	sol	tutamaksız	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	-	-	1200	200*	325,82 €
04366-013232	sol	tutamaklı	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	20	73	800	150*	267,55 €
04366-014540	sol	tutamaklı	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	25	107	1200	200*	344,84 €

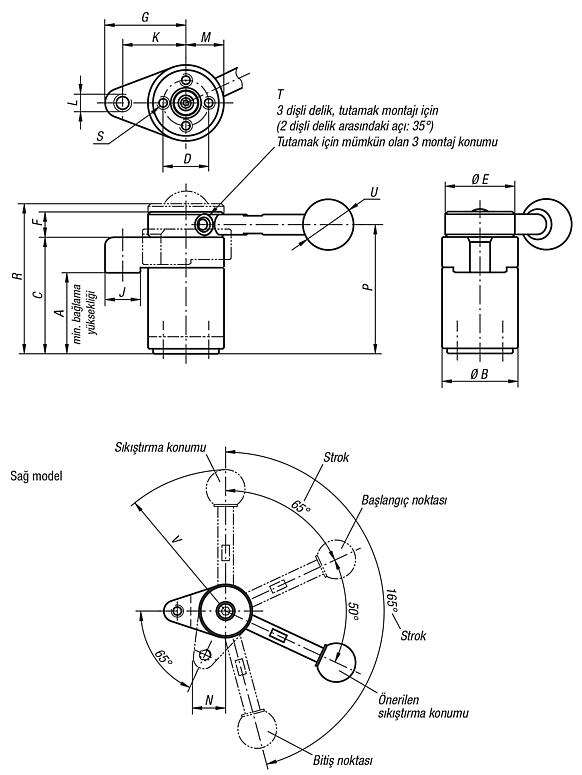

Döner bağlama elemanı, sağ model

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	Tutamak	A min.	A maks.	B	C	D	E	F	G	J	K	L	M	N	P	R	S	T	U	V	F=Gerdirme gücü N	El kuvveti FH N	Fiyat
04366-103232	sağ	tutamaksız	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	-	-	800	150*	250,90 €
04366-104540	sağ	tutamaksız	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	-	-	1200	200*	325,82 €
04366-113232	sağ	tutamaklı	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	20	73	800	150*	267,55 €
04366-114540	sağ	tutamaklı	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	25	107	1200	200*	344,84 €
