        Döner bağlama elemanı, mini

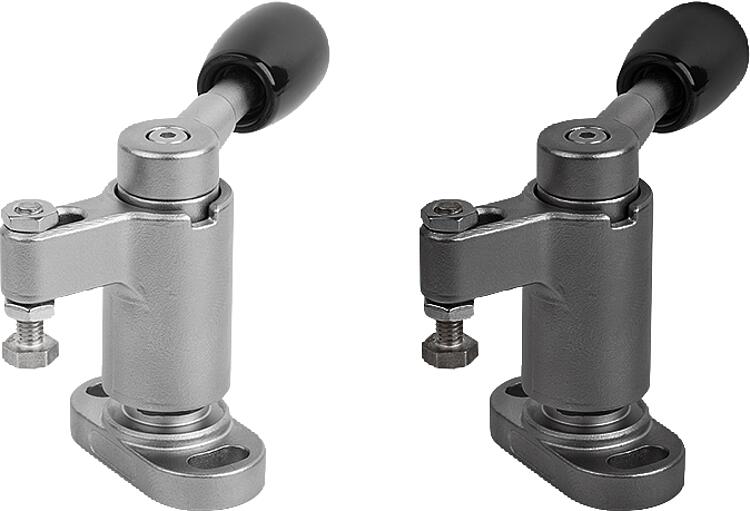

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Islah çeliği.

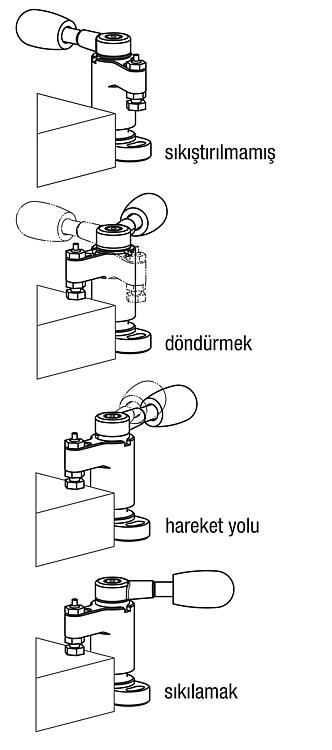

Tutamak: PlastikModel:temperlenmiş ve karartılmış veya nikel kaplama.Bilgi:Döner bağlama elemanları temel olarak iş parçalarını yerleştirmek ve çıkartmak için bağlama noktalarının serbest olması gerektiği yerlerde kullanılır.

* Tutamak üzerinden izin verilen el kuvveti.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

04364_Datasheet_32082_Doener_ba_lama_eleman_mini_--tr

276 kB

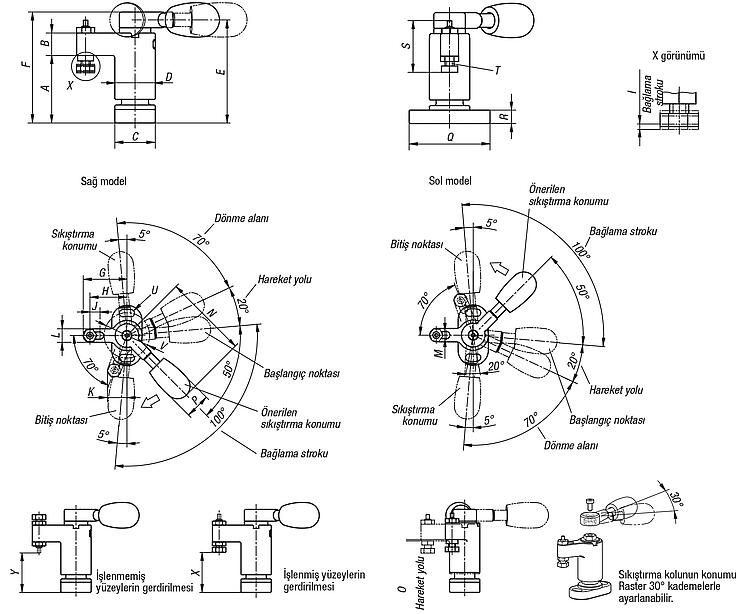

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	Yüzey Ana gövde	A	B	C	D	E	G	H	I	J	K	L	M	N	O	P	Q	R	Fiyat
04364-0100	sol	perdahlı	30	10	18	18	45,8	26	22	1	6	11,5	8	4,3	50	0,8	15	36	6	124,34 €
04364-01001	sol	nikel kaplama	30	10	18	18	45,8	26	22	1	6	11,5	8	4,3	50	0,8	15	36	6	133,72 €
04364-0150	sol	perdahlı	40	14	23	23	61,3	35	30	1,4	8	15,3	10	5,3	63	1,1	20	45	8	143,73 €
04364-01501	sol	nikel kaplama	40	14	23	23	61,3	35	30	1,4	8	15,3	10	5,3	63	1,1	20	45	8	158,19 €
04364-0200	sol	perdahlı	50	18	30	30	76,5	45	37	1,5	8	20,7	16	8,4	80	1,4	26	65	12	183,08 €
04364-02001	sol	nikel kaplama	50	18	30	30	76,5	45	37	1,5	8	20,7	16	8,4	80	1,4	26	65	12	205,39 €
04364-0300	sol	perdahlı	60	22	40	40	93	55	45	1,9	8	25,4	20	10,4	100	1,7	33	85	15	235,28 €
04364-03001	sol	nikel kaplama	60	22	40	40	93	55	45	1,9	8	25,4	20	10,4	100	1,7	33	85	15	253,46 €
04364-1100	sağ	perdahlı	30	10	18	18	45,8	26	22	1	6	11,5	8	4,3	50	0,8	15	36	6	124,34 €
04364-11001	sağ	nikel kaplama	30	10	18	18	45,8	26	22	1	6	11,5	8	4,3	50	0,8	15	36	6	133,72 €
04364-1150	sağ	perdahlı	40	14	23	23	61,3	35	30	1,4	8	15,3	10	5,3	63	1,1	20	45	8	143,73 €
04364-11501	sağ	nikel kaplama	40	14	23	23	61,3	35	30	1,4	8	15,3	10	5,3	63	1,1	20	45	8	158,19 €
04364-1200	sağ	perdahlı	50	18	30	30	76,5	45	37	1,5	8	20,7	16	8,4	80	1,4	26	65	12	183,08 €
04364-12001	sağ	nikel kaplama	50	18	30	30	76,5	45	37	1,5	8	20,7	16	8,4	80	1,4	26	65	12	205,39 €
04364-1300	sağ	perdahlı	60	22	40	40	93	55	45	1,9	8	25,4	20	10,4	100	1,7	33	85	15	235,28 €
04364-13001	sağ	nikel kaplama	60	22	40	40	93	55	45	1,9	8	25,4	20	10,4	100	1,7	33	85	15	253,46 €

Sipariş numarası	Tip 1	Yüzey Ana gövde	S	T	U	V	X min.	X maks.	Y min.	Y maks.	F N	El kuvveti FH N	Fiyat
04364-0100	sol	perdahlı	22,8	M4	4,3	27	22,3	25,3	21,9	24,9	1100	100*	124,34 €
04364-01001	sol	nikel kaplama	22,8	M4	4,3	27	22,3	25,3	21,9	24,9	1100	100	133,72 €
04364-0150	sol	perdahlı	28,5	M5	5,3	34	30,6	34	31,5	34,9	1800	150*	143,73 €
04364-01501	sol	nikel kaplama	28,5	M5	5,3	34	30,6	34	31,5	34,9	1800	150	158,19 €
04364-0200	sol	perdahlı	45,5	M8	8,4	48	31,7	39,7	32,7	40,7	2200	200*	183,08 €
04364-02001	sol	nikel kaplama	45,5	M8	8,4	48	31,7	39,7	32,7	40,7	2200	200	205,39 €
04364-0300	sol	perdahlı	57	M10	10,5	64	35,5	46,9	38	49,4	3500	300*	235,28 €
04364-03001	sol	nikel kaplama	57	M11	10,5	64	35,5	46,9	38	49,4	3500	300	253,46 €
04364-1100	sağ	perdahlı	22,8	M4	4,3	27	22,3	25,3	21,9	24,9	1100	100*	124,34 €
04364-11001	sağ	nikel kaplama	22,8	M4	4,3	27	22,3	25,3	21,9	24,9	1100	100	133,72 €
04364-1150	sağ	perdahlı	28,5	M5	5,3	34	30,6	34	31,5	34,9	1800	150*	143,73 €
04364-11501	sağ	nikel kaplama	28,5	M5	5,3	34	30,6	34	31,5	34,9	1800	150	158,19 €
04364-1200	sağ	perdahlı	45,5	M8	8,4	48	31,7	39,7	32,7	40,7	2200	200*	183,08 €
04364-12001	sağ	nikel kaplama	45,5	M8	8,4	48	31,7	39,7	32,7	40,7	2200	200	205,39 €
04364-1300	sağ	perdahlı	57	M10	10,5	64	35,5	46,9	38	49,4	3500	300*	235,28 €
04364-13001	sağ	nikel kaplama	57	M10	10,5	64	35,5	46,9	38	49,4	3500	300	253,46 €
