Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Ana gövde: Alüminyum.
Gerdirme yüzeyleri çelik.
Model:Ana gövde mavi eloksitlenmiş.
Gerdirme yüzeyleri sertleştirilmiş ve karartılmış.

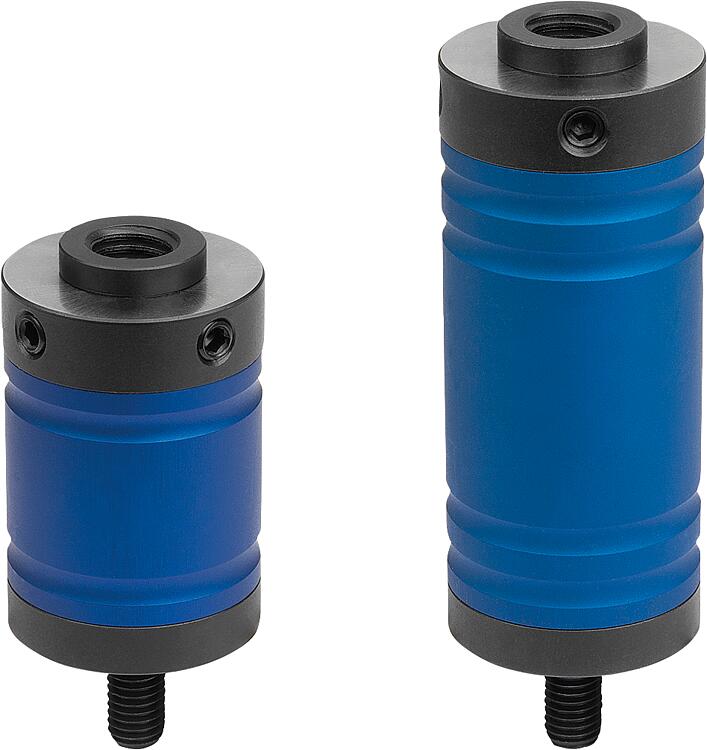

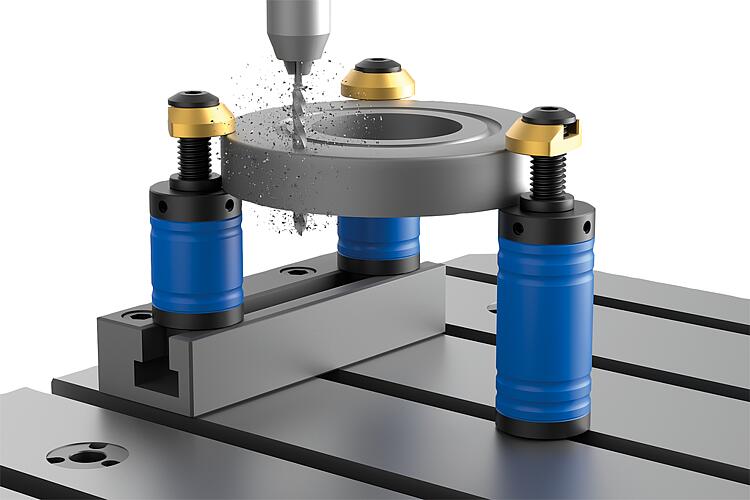

Bilgi:Gergi pimleri, düzenli ve düzensiz dış konturlara sahip iş parçalarının güvenli ve kuvvetli sıkıştırılması için esnek bir germe sistemidir.

Gergi pimleri T kanallı bir makine tezgahı üzerine veya doğrudan bir dişli deliğine sabitlenebilir. Gergi pimi aynı zamanda destek ve dayanak işlevi görür.

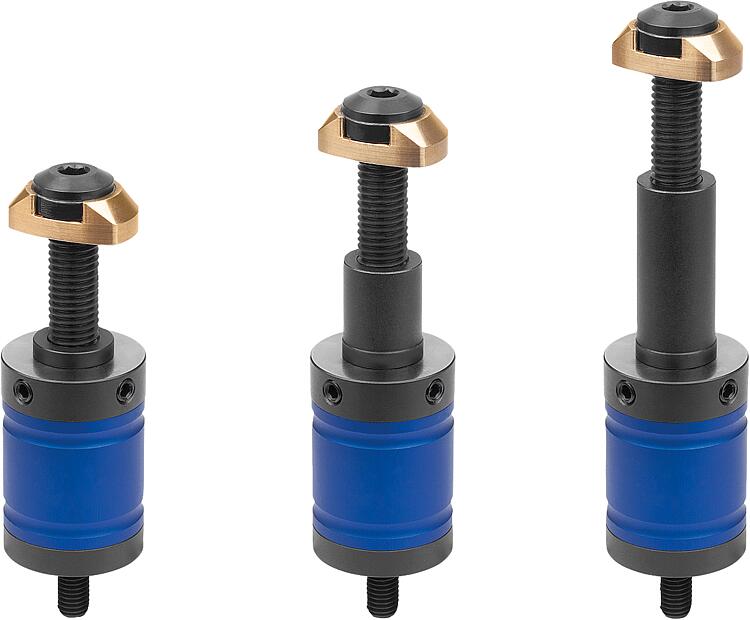

Gergi pimleri 50 ve 80 mm'lik bir yükseklikte mevcuttur. Bağlama aralığı 5 – 25 mm'dir. Uzatmalar vasıtasıyla bağlama aralığı 20 - 40 mm veya 40 - 60 mm'ye yükseltilebilir. Pirinç germe halkası, iş parçasında izleri önler.

Gergi cıvatası ve uzatma ayrıca sipariş edilmelidir.

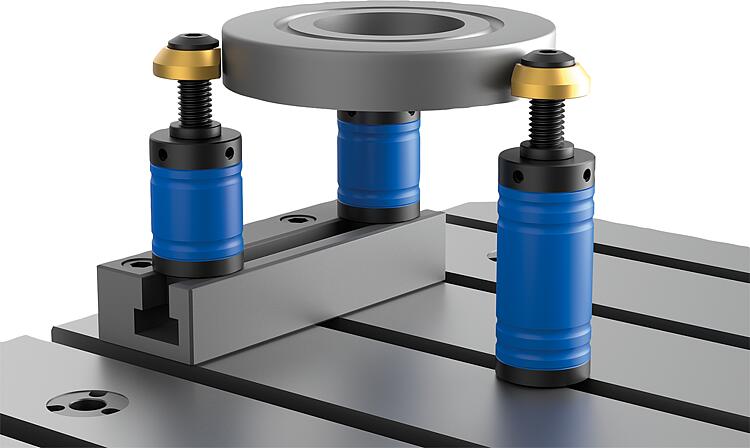

Montaj:Gergi pimlerinin konumlandırması ve sabitlemesi, merkezi cıvata aracılığıyla gerçekleşir.

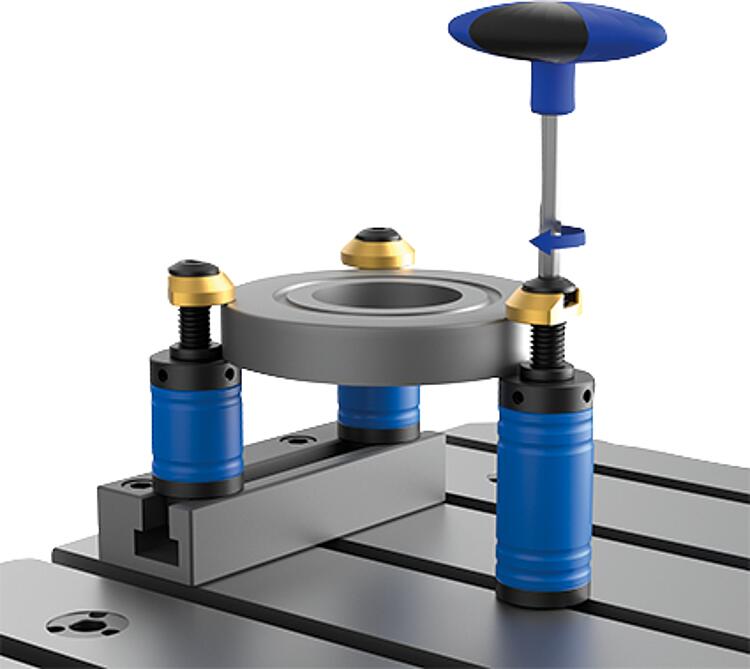

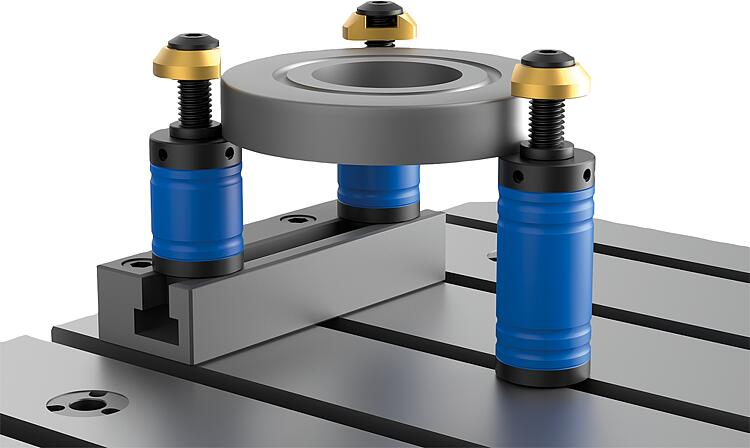

Gergi pimini (gergi cıvatası olmadan) makine tezgahına konumlandırın. Akabinde merkezde bulunan cıvatayı altı köşeli anahtarla sıkın. Ardından üstten yerleştirilen gergi cıvatası iş parçasını güçlü ve güvenli şekilde gerdirir.
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 04395-10 Gergi pimi, esnek 487 kB

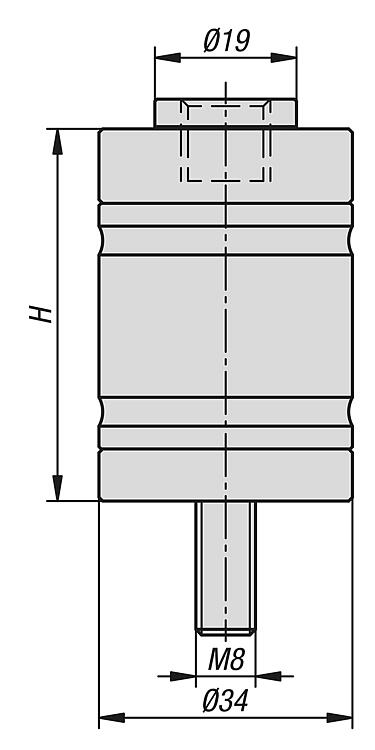

Çizimler

Gergi pimi, esnek

Ürün seçimi/filtresi

Sipariş numarasıH

Bağlama aralığıCADAks.FiyatSipariş et
04395-10-050505-25 (20-40/40-60) 144,10 €
04395-10-080805-25 (20-40/40-60) 160,20 €
