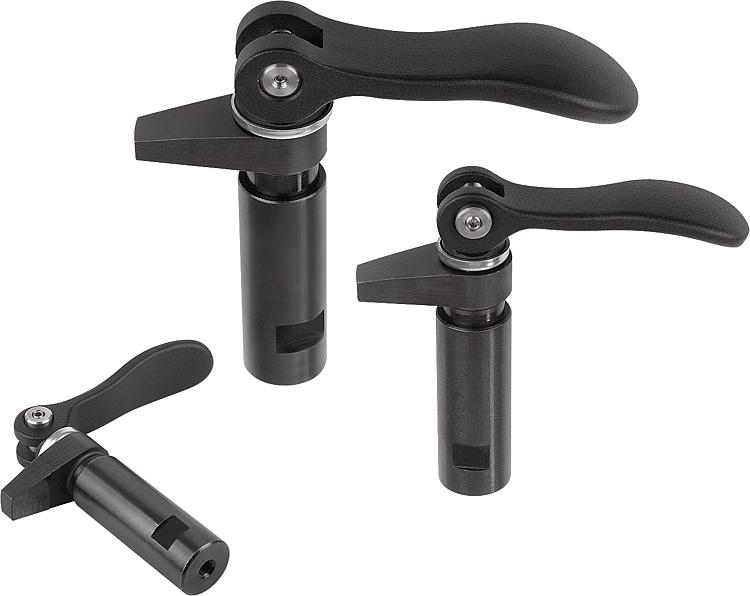

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Ana gövde ve bağlama kancası ıslah çeliği.
Tutamak kolu alüminyum döküm EN AC-46200.
Baskı pulu plastik PA 66 GF 35-X cam elyaf takviyeli.
Aks pimi, pimli cıvata ve pul paslanmaz çelik 1.4305.
Model:Ana gövde ve bağlama kancası temperlenmiş ve perdahlı.
Tutamak kolu siyah toz boya kaplamalı.
Baskı pulu siyah.
Aks pimi, pimli cıvata ve pul kaplamasız.
Bilgi:Bağlama kancası, iş parçalarını yerleştirmek ve çıkartmak için döndürülebildiğinden parçaların üstten yerleştirildiği sıkıştırma işlemleri için ideal.

Tam bağlama yüksekliği, pimli cıvata bulunan ince dişli üzerinden bir tornavida yardımıyla ayarlanır. Bu ayar, emniyet cıvatası ile emniyete alınabilir. S ölçüsü, eksantriğin bağlama strokuna eşittir.

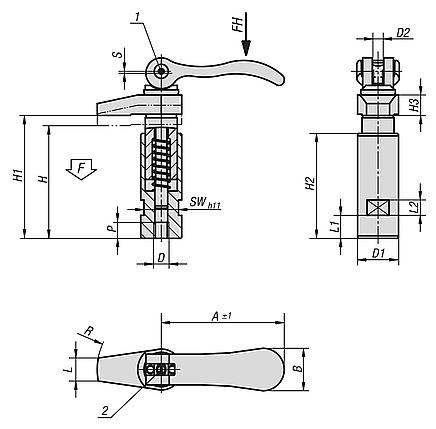

Çizim bilgisi:
1) Pim için emniyet cıvatası
2) Sıkıştırma kolunun ince ayarı için pim
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 04371 Bağlama kancası, bilezikli ve eksantrik kollu 186 kB

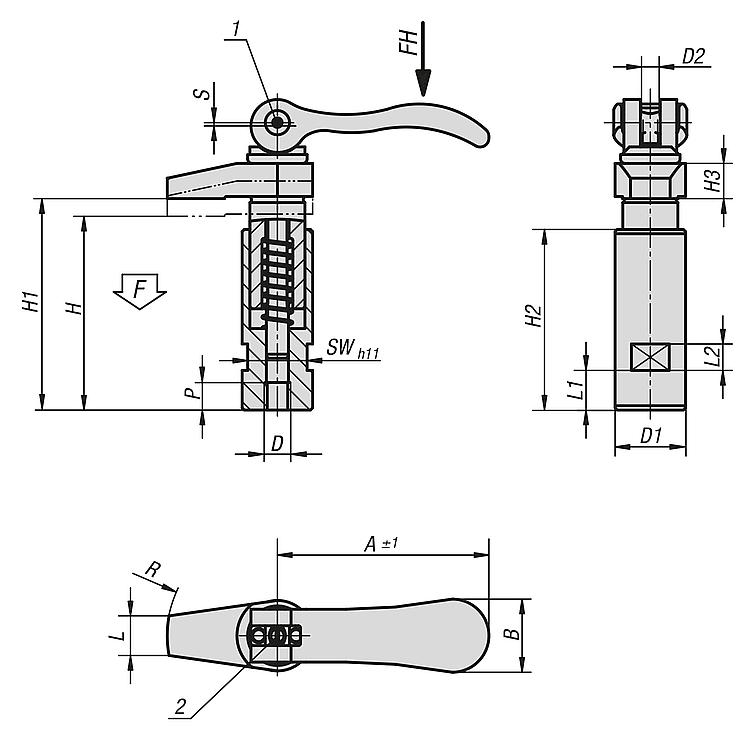

Çizimler

Bağlama kancası, bilezikli ve eksantrik kollu

Ürün seçimi/filtresi

Sipariş numarasıD

D1D2HH1H2H3LL1L2ABPRSWStrok
S
F
kN
El
kuvveti
FH N
CADAks.FiyatSipariş et
04371-106M620M6x0,55660531099870,421,5830171,24120 85,31 €
04371-108M820M6x0,55660531099870,421,5830171,24120 85,31 €
04371-110M1025M8x0,75727967121213109633,31040191,58350 97,01 €
04371-112M1232M8x0,75889682151818129633,31250271,58350 113,72 €
