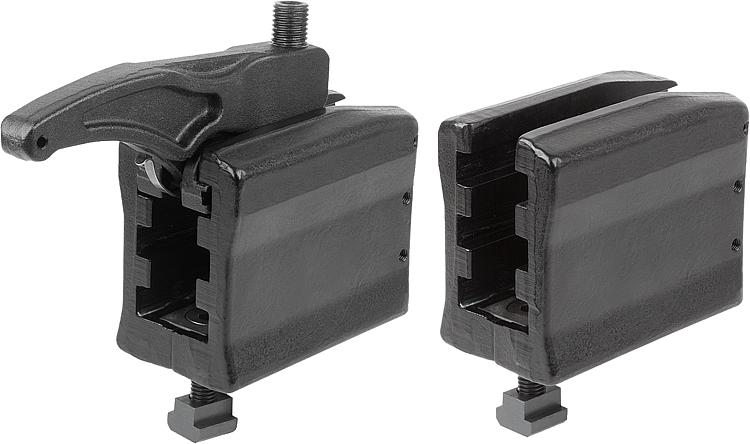

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Islah çeliği.Model:dövme, siyah galvaniz kaplama.Kullanım:Ayar cıvatası kullanılarak sıkıştırma kolunun yüksekliği kademesiz şekilde ayarlanır ve iş parçası sıkıştırılır.Montaj:1. Taşıyıcı elemanı takım tablasının üzerine konumlandırın ve öngörülen sıkma torkuyla sabitleyin.
2. Sıkıştırma kolunu gerekli pozisyona getirin.
3. Ayar vidasını sıkarak iş parçası gerdirilir.
Avantajlar:- 22–49 kN gibi çok yüksek sıkıştırma kuvvetine sahiptir.
- Parçalar kolay monte edilir.
- Hızlı ve kolay şekilde sıkıştırma yapılır.
- Yüksekliği ve uzunluğı kademesiz olarak ayarlanabilir.
- 14–28 mm T kanallarda ve M12, M16, M20 ızgara sistemlerinde kullanılır.
- Düz ve tırtıllı tip baskı parçası mevcuttur.
Aksesuar:04630 yükseltme elemanı
04631 Baskı parçaları
Teslimat kapsamıForm A:
- Bağlama ünitesi
- 3 kademeli taşıyıcı eleman
- Sabitleme seti

Form B:
- 3 kademeli taşıyıcı eleman
- Sabitleme seti
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 04629-10 Kuvvetli sıkıştırıcı 3 kademeli 182 kB

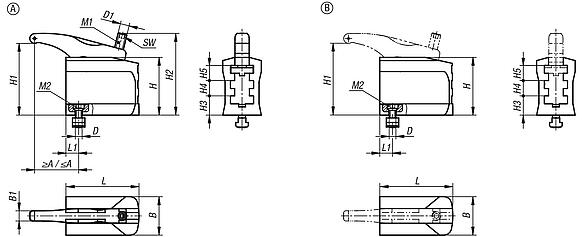

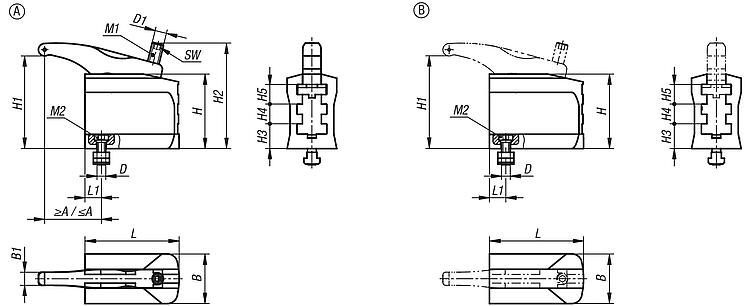

Çizimler (toplu genel bakış)

Kuvvetli sıkıştırıcı 3 kademeli

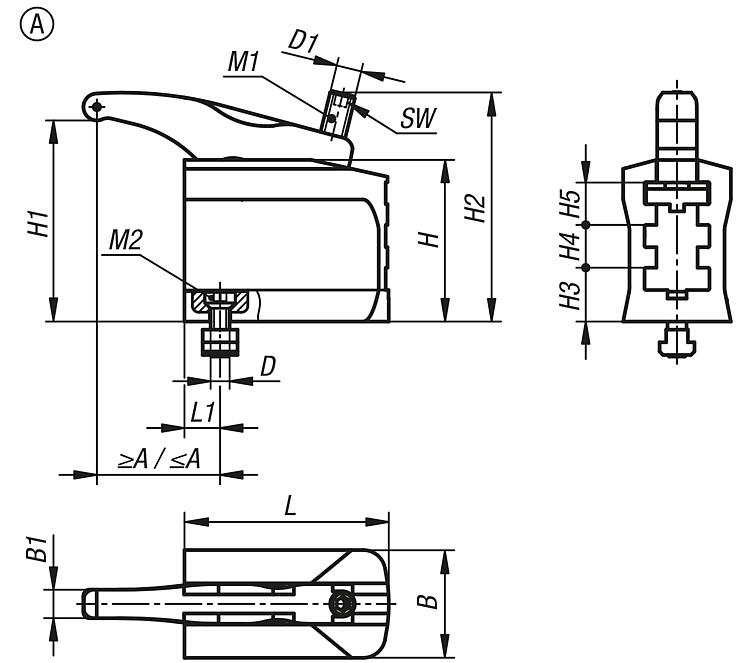

Kuvvetli sıkıştırıcı 3 kademeli, Form A, sıkıştırma kolu ile

daha fazla bilgi

Çizimler

Kuvvetli sıkıştırıcı 3 kademeli, Form A, sıkıştırma kolu ile

Ürün seçimi/filtresi

Sipariş numarasıTip 1FormForm modeliH1A
min.
A
maks.
BB1Kanal
genişliği
D

D1HH2H3H4H5LL1SWBağlama
kuvveti
kN
Sıkma torku
M1
Nm
Sıkma torku
M2
Nm
CADAks.FiyatSipariş et
04629-10-2120651kısa tipAsıkıştırma kolu ile9-743058521314M12M1267982516166514,56225540 269,10 €
04629-10-1121301uzun tipAsıkıştırma kolu ile13-12937106681814M12M1610114634272713022,583010070 364,78 €
04629-10-1161501uzun tipAsıkıştırma kolu ile16-14748144752018M16M20116175432929150251043200150 424,58 €
04629-10-1201701uzun tipAsıkıştırma kolu ile16-16968172852522M20M24140207523434170291249220200 572,88 €

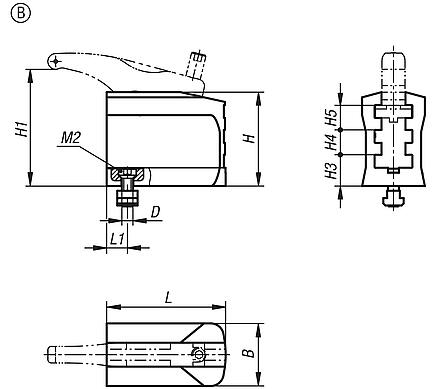

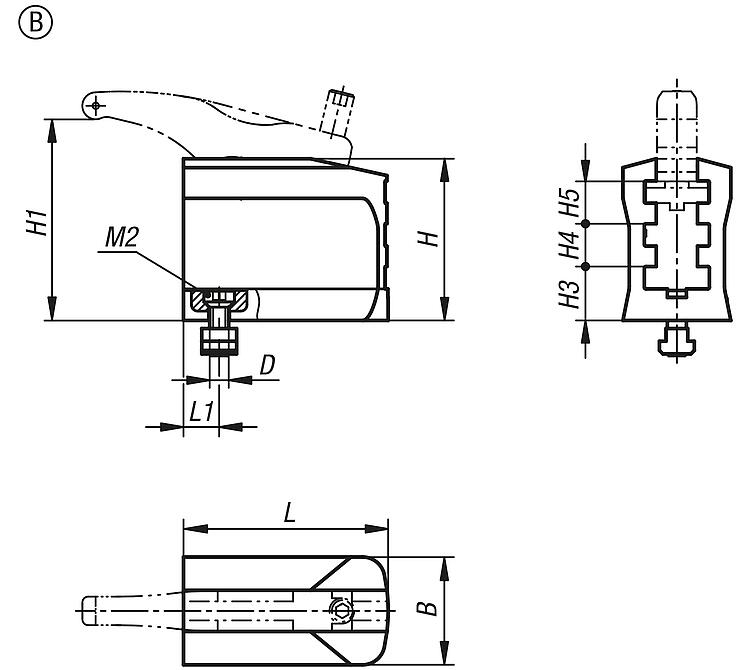

Kuvvetli sıkıştırıcı 3 kademeli, Form B, sıkıştırma kolu olmadan

daha fazla bilgi

Çizimler

Kuvvetli sıkıştırıcı 3 kademeli, Form B, sıkıştırma kolu olmadan

Ürün seçimi/filtresi

Sipariş numarasıTip 1FormForm modeliH1BKanal
genişliği
D

HH3H4H5LL1Bağlama
kuvveti
kN
Sıkma torku
M2
Nm
CADAks.FiyatSipariş et
04629-10-2120650kısa tipBsıkıştırma kolu olmadan9-745214M12672516166514,52240 209,30 €
04629-10-1121300uzun tipBsıkıştırma kolu olmadan13-1296814M1210134272713022,53070 281,06 €
04629-10-1161500uzun tipBsıkıştırma kolu olmadan16-1477518M161164329291502543150 304,98 €
04629-10-1201700uzun tipBsıkıştırma kolu olmadan16-1698522M201405234341702949200 364,78 €
