        Kuvvetli sıkıştırıcı 3 kademeli

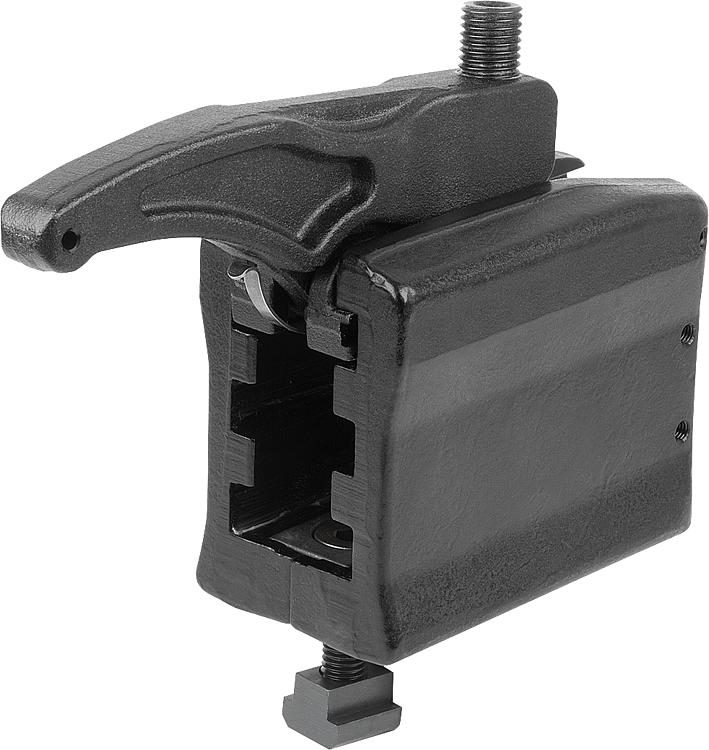

        Kuvvetli sıkıştırıcı 3 kademeli, Form A, sıkıştırma kolu ile

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Islah çeliği.Model:dövme, siyah galvaniz kaplama.Kullanım:Ayar cıvatası kullanılarak sıkıştırma kolunun yüksekliği kademesiz şekilde ayarlanır ve iş parçası sıkıştırılır.Montaj:1. Taşıyıcı elemanı takım tablasının üzerine konumlandırın ve öngörülen sıkma torkuyla sabitleyin.
2. Sıkıştırma kolunu gerekli pozisyona getirin.
3. Ayar vidasını sıkarak iş parçası gerdirilir.Avantajlar:- 22–49 kN gibi çok yüksek sıkıştırma kuvvetine sahiptir.
- Parçalar kolay monte edilir.
- Hızlı ve kolay şekilde sıkıştırma yapılır.
- Yüksekliği ve uzunluğı kademesiz olarak ayarlanabilir.
- 14–28 mm T kanallarda ve M12, M16, M20 ızgara sistemlerinde kullanılır.
- Düz ve tırtıllı tip baskı parçası mevcuttur.Aksesuar:04630 yükseltme elemanı
04631 Baskı parçaları
Teslimat kapsamı- Bağlama ünitesi
- 3 kademeli taşıyıcı eleman
- Sabitleme seti

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 04629-10_A Kuvvetli sıkıştırıcı 3 kademeli, Form A, sıkıştırma kolu ile

244 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	Form	Form modeli	H1	A min.	A maks.	B	B1	Kanal genişliği	D	D1	H	H2	H3	H4	H5	L	L1	SW	Bağlama kuvveti kN	Sıkma torku M1 Nm	Sıkma torku M2 Nm	Fiyat
04629-10-2120651	kısa tip	A	sıkıştırma kolu ile	9-74	30	58	52	13	14	M12	M12	67	98	25	16	16	65	14,5	6	22	55	40	303,22 €
04629-10-1121301	uzun tip	A	sıkıştırma kolu ile	13-129	37	106	68	18	14	M12	M16	101	146	34	27	27	130	22,5	8	30	100	70	411,70 €
04629-10-1161501	uzun tip	A	sıkıştırma kolu ile	16-147	48	144	75	20	18	M16	M20	116	175	43	29	29	150	25	10	43	200	150	478,40 €
04629-10-1201701	uzun tip	A	sıkıştırma kolu ile	16-169	68	172	85	25	22	M20	M24	140	207	52	34	34	170	29	12	49	220	200	645,15 €
