        Merkezleme kovanları

Ürün açıklaması/Ürün resimleri

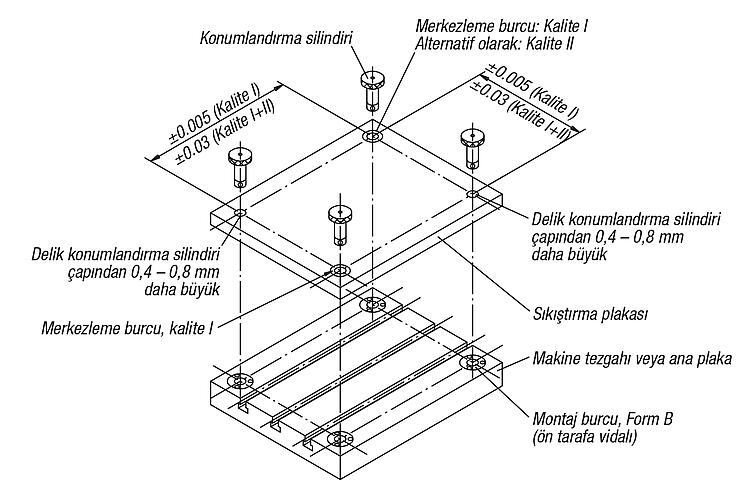

AçıklamaMalzeme:Rulman çeliği.Model:sertleştirilmiş ve perdahlı.Bilgi:Aks mesafe toleransı ±0,005 mm olduğunda ve I kalitesinde 2 merkezleme burcu kullanıldığında, ±0,013 mm içerisinde sıkıştırma tekrarlama hassasiyeti mümkündür.
Aks mesafe toleransı ±0,03 mm olduğunda I ve II kalitesinde kullanılan her merkezleme burcu başına ±0,04 mm içerisinde sıkıştırma tekrarlama hassasiyeti mümkündür.
Merkezleme burçları, hafif bir baskı uygulayarak sıkıştırma plaklarının montaj deliklerine bastırılır.
Diğer bilgiler için bkz.: Genel bilgiler.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 03154 Merkezleme kovanları

246 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	D	T=Tolerans	D1	L	Merkezleme burcu için montaj deliği Ø +0,010	Fiyat
03154-113013	kalite I	13	+0,005 - +0,018	19,04	13	19,016	21,00 €
03154-113020	kalite I	13	+0,005 - +0,018	19,04	20	19,016	21,91 €
03154-116020	kalite I	16	+0,005 - +0,018	25,042	20	25,016	17,07 €
03154-116025	kalite I	16	+0,005 - +0,018	25,042	25	25,016	21,91 €
03154-120020	kalite I	20	+0,005 - +0,018	35,042	20	35,018	18,54 €
03154-120025	kalite I	20	+0,005 - +0,018	35,042	25	35,018	25,85 €
03154-125020	kalite I	25	+0,005 - +0,018	35,042	20	35,018	18,54 €
03154-125025	kalite I	25	+0,005 - +0,018	35,042	25	35,018	25,85 €
03154-130020	kalite I	30	+0,005 - +0,018	45,042	20	45,018	25,29 €
03154-130025	kalite I	30	+0,005 - +0,018	45,042	25	45,018	34,19 €
03154-135020	kalite I	35	+0,005 - +0,018	45,042	20	45,018	31,12 €
03154-135025	kalite I	35	+0,005 - +0,018	45,042	25	45,018	34,19 €
03154-135040	kalite I	35	+0,005 - +0,018	45,042	40	45,018	36,93 €
03154-135050	kalite I	35	+0,005 - +0,018	45,042	50	45,018	39,17 €
03154-150020	kalite I	50	+0,005 - +0,018	63,546	20	63,521	59,37 €
03154-150040	kalite I	50	+0,005 - +0,018	63,546	40	63,521	67,93 €
03154-150050	kalite I	50	+0,005 - +0,018	63,546	50	63,521	72,94 €
03154-213013	kalite II	13	+0,025 - +0,050	19,04	13	19,016	21,00 €
03154-213020	kalite II	13	+0,025 - +0,050	19,04	20	19,016	21,91 €
03154-216020	kalite II	16	+0,025 - +0,050	25,042	20	25,016	21,00 €
03154-216025	kalite II	16	+0,025 - +0,050	25,042	25	25,016	21,91 €
03154-220020	kalite II	20	+0,025 - +0,050	35,042	20	35,018	22,80 €
03154-220025	kalite II	20	+0,025 - +0,050	35,042	25	35,018	25,85 €
03154-225020	kalite II	25	+0,025 - +0,050	35,042	20	35,018	22,80 €
03154-225025	kalite II	25	+0,025 - +0,050	35,042	25	35,018	25,85 €
03154-230020	kalite II	30	+0,025 - +0,050	45,042	20	45,018	31,12 €
03154-235025	kalite II	35	+0,025 - +0,050	45,042	25	45,018	34,19 €
03154-235040	kalite II	35	+0,025 - +0,050	45,042	40	45,018	36,93 €
03154-235050	kalite II	35	+0,025 - +0,050	45,042	50	45,018	39,17 €
03154-250025	kalite II	50	+0,025 - +0,050	63,546	25	63,521	63,07 €
03154-250050	kalite II	50	+0,025 - +0,050	63,546	50	63,521	72,94 €
