AçıklamaMalzeme:Takım çeliği veya paslanmaz çelik 1.4305. Model:Çelik: Sertleştirilmiş ve taşlanmış.

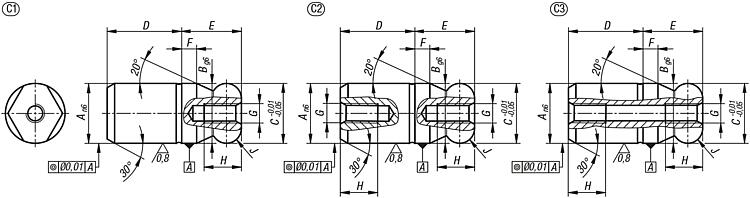

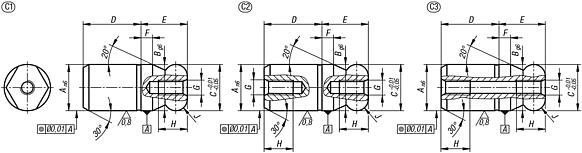

Paslanmaz çelik: Taşlanmış.Bilgi:Küresel uçlu montaj pimleri, bağlama için uygun şekilde tasarlanmış olduklarından bağlama işlemini kolaylaştırır. Bağlama parçasının eğimli bir şekilde yerleştirilmesiyle veya iterek takma esnasında pim ekseninde etki etmeyen kuvvetler sonucu ortaya çıkan ve çekmece etkisi de denilen sıkıştırma eğimi, küresel uç ve bağlı bağlama eğimi ile en aza indirilir (ayrıca bkz. Bağlama şeması 1).Çizim bilgisi:1) Bir tarafta kör delikli iç diş
2) Her iki tarafta kör delikli iç diş
3) Her iki tarafta açık delikli iç diş İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |

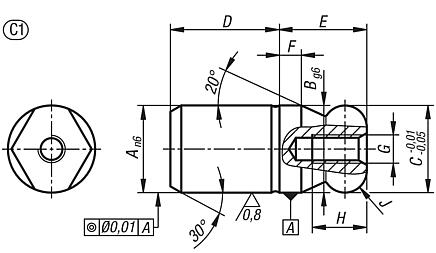

Bilye bağlantılı montaj pimi düzleştirilmiş C formu, iç dişli bir tarafta kör delikli |
daha fazla bilgi |
| Sipariş numarası | Malzeme
| Boyut | A | B | C | D | E | F | G | H | J | Dişli çekirdek deliği | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03107-052 | takım çeliği | 1 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | Kör delik |  | | 15,97 € | | | 03107-062 | takım çeliği | 1 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | Kör delik | | | 17,95 € | | | 03107-082 | takım çeliği | 1 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | Kör delik | | | 20,56 € | | | 03107-102 | takım çeliği | 1 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | Kör delik | | | 21,26 € | | | 03107-122 | takım çeliği | 1 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | Kör delik | | | 21,95 € | | | 03107-142 | takım çeliği | 1 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | Kör delik | | | 23,40 € | | | 03107-162 | takım çeliği | 1 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | Kör delik | | | 23,66 € | | | 03107-202 | takım çeliği | 1 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | Kör delik | | | 28,69 € | | | 03107-252 | takım çeliği | 1 | 25 | 25 | 25 | 25 | 25 | 6 | M5 | 10 | R 6 | Kör delik | | | 32,15 € | | | 03107-302 | takım çeliği | 1 | 30 | 30 | 30 | 30 | 30 | 8 | M6 | 12 | R 8 | Kör delik | | | 41,11 € | | | 03107-402 | takım çeliği | 1 | 40 | 40 | 40 | 40 | 40 | 10 | M6 | 12 | R 10 | Kör delik | | | 84,31 € | | | 03107-502 | takım çeliği | 1 | 50 | 50 | 50 | 50 | 50 | 12 | M6 | 12 | R 12 | Kör delik | | | 114,84 € | | | 03107-5052 | paslanmaz çelik | 1 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | Kör delik | | | 19,92 € | | | 03107-5062 | paslanmaz çelik | 1 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | Kör delik | | | 22,38 € | | | 03107-5082 | paslanmaz çelik | 1 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | Kör delik | | | 25,58 € | | | 03107-5102 | paslanmaz çelik | 1 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | Kör delik | | | 26,52 € | | | 03107-5122 | paslanmaz çelik | 1 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | Kör delik | | | 28,46 € | | | 03107-5142 | paslanmaz çelik | 1 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | Kör delik | | | 30,27 € | | | 03107-5162 | paslanmaz çelik | 1 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | Kör delik | | | 31,37 € | | | 03107-5202 | paslanmaz çelik | 1 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | Kör delik | | | 47,06 € | |
|

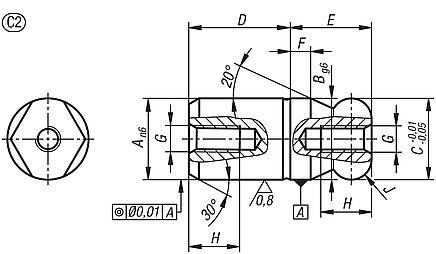

Bilye bağlantılı montaj pimi, düzleştirilmiş C formu, iç dişli her iki tarafta kör delikli |
daha fazla bilgi |
| Sipariş numarası | Malzeme
| Boyut | A | B | C | D | E | F | G | H | J | Dişli çekirdek deliği | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03107-10022 | takım çeliği | 2 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | Kör delik | | | 21,26 € | | | 03107-12022 | takım çeliği | 2 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | Kör delik | | | 21,95 € | | | 03107-14022 | takım çeliği | 2 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | Kör delik | | | 23,40 € | | | 03107-16022 | takım çeliği | 2 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | Kör delik | | | 23,66 € | | | 03107-20022 | takım çeliği | 2 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | Kör delik | | | 28,69 € | | | 03107-25022 | takım çeliği | 2 | 25 | 25 | 25 | 25 | 25 | 6 | M5 | 10 | R 6 | Kör delik | | | 32,15 € | | | 03107-30022 | takım çeliği | 2 | 30 | 30 | 30 | 30 | 30 | 8 | M6 | 12 | R 8 | Kör delik | | | 41,11 € | | | 03107-40022 | takım çeliği | 2 | 40 | 40 | 40 | 40 | 40 | 10 | M6 | 12 | R 10 | Kör delik | | | 84,31 € | | | 03107-50022 | takım çeliği | 2 | 50 | 50 | 50 | 50 | 50 | 12 | M6 | 12 | R 12 | Kör delik | | | 114,84 € | | | 03107-510022 | paslanmaz çelik | 2 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | Kör delik | | | 26,52 € | | | 03107-512022 | paslanmaz çelik | 2 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | Kör delik | | | 28,46 € | | | 03107-514022 | paslanmaz çelik | 2 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | Kör delik | | | 30,27 € | | | 03107-516022 | paslanmaz çelik | 2 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | Kör delik | | | 31,37 € | | | 03107-520022 | paslanmaz çelik | 2 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | Kör delik | | | 47,06 € | |
|

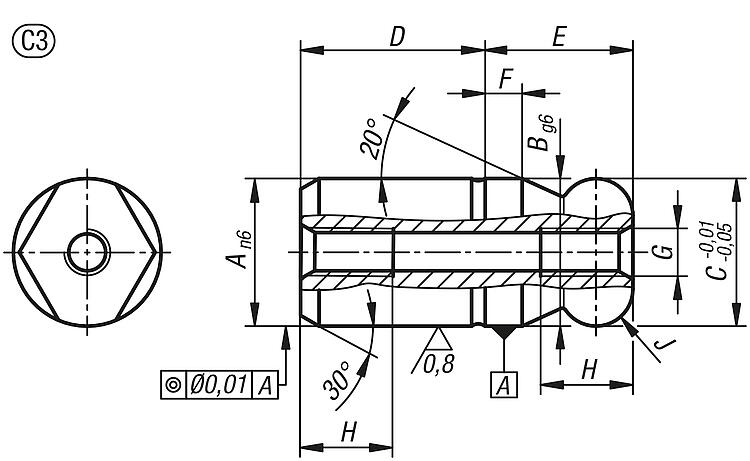

Bilye bağlantılı montaj pimi düzleştirilmiş C formu, iç dişli her iki tarafta geçiş delikli |
daha fazla bilgi |
| Sipariş numarası | Malzeme
| Boyut | A | B | C | D | E | F | G | H | J | Dişli çekirdek deliği | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03107-05022 | takım çeliği | 3 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | Açık delik | | | 15,97 € | | | 03107-06022 | takım çeliği | 3 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | Açık delik | | | 17,95 € | | | 03107-08022 | takım çeliği | 3 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | Açık delik | | | 20,56 € | | | 03107-505022 | paslanmaz çelik | 3 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | Açık delik | | | 19,92 € | | | 03107-506022 | paslanmaz çelik | 3 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | Açık delik | | | 22,38 € | | | 03107-508022 | paslanmaz çelik | 3 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | Açık delik | | | 25,58 € | |
|
