03192-30Kilitleme bulonu, paslanmaz çelik, paslanmaz çelik-mantar... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaÜrün açıklaması:Geçmeli pim ile iki ayrı plaka, karşı parça olmadan hızlı ve kolay bir şekilde birbirine bağlanabilir.Malzeme:Gövde ve basma düğme, paslanmaz çelik.Model:Gövde ve basma düğme, yalın.Bilgi:3 - 12 mm plaka kalınlığı için montaj imkanı.
Sert malzemeli ana plaka kullanın, örn. paslanmaz çelik.
Tutma kuvveti aşılırsa, plakalar arasında 0,1 mm'den fazla bir boşluk oluşur.Kumanda şekli:Geçmeli pimi dişli diğer taraftan görünene kadar vidalama plakasına döndürün.
Düğmeye basın ve geçmeli pimi önceden işlenmiş ana plakaya takın.

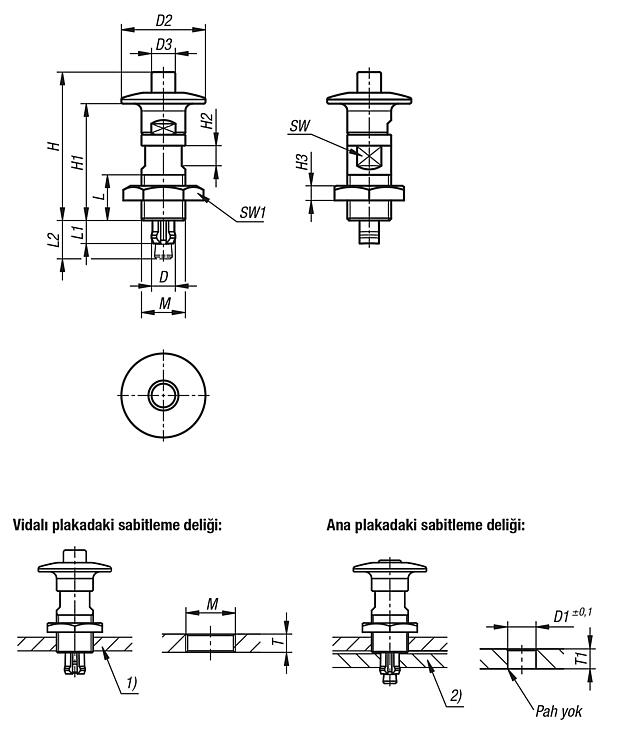

Geçmeli pimi diğer yönde, her iki plaka bir araya gelene kadar çevirin ve sonrasında kontra somun ile emniyete alın.Çizim bilgisi:1) Vidalı plaka
2) Ana plaka İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | D

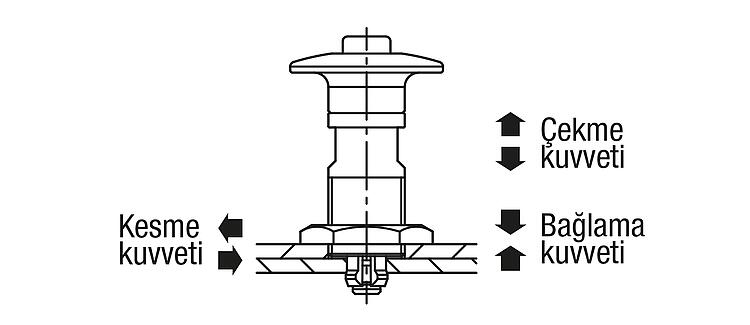

| D1 | D2 | D3 | H | H1 | H2 | H3 | L | L1 | L2 | M | SW | SW1 | T | T1 | Sıcaklık
dayanımı
| Tutma kuvveti
N | Kesme kuvveti
kN | Çekme
kuvveti F
kN | Bağlama kuvveti
N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03192-30-173 | 6,5 | 6,5 | 23 | 6,5 | 40 | 32 | 5,5 | 4 | 12,5 | 6,5 | 10,5 | M12x1 | 10 | 19 | 3-8 | 3 | ≤180 °C | 30 | 0,2 | 0,15 | 3 |  | | 65,62 € | | | 03192-30-176 | 6,5 | 6,5 | 23 | 6,5 | 37 | 29 | 5,5 | 4 | 12,5 | 9,5 | 13,5 | M12x1 | 10 | 19 | 3-8 | 6 | ≤180 °C | 30 | 0,2 | 0,15 | 3 | | | 65,62 € | | | 03192-30-193 | 8,5 | 8,5 | 32 | 10 | 51 | 41,5 | 7 | 4 | 16,5 | 6,5 | 11 | M16X1 | 14 | 24 | 3-12 | 3 | ≤180 °C | 60 | 0,4 | 0,3 | 6 | | | 71,08 € | | | 03192-30-196 | 8,5 | 8,5 | 32 | 10 | 48 | 38,5 | 7 | 4 | 16,5 | 9,5 | 14 | M16X1 | 14 | 24 | 3-12 | 6 | ≤180 °C | 60 | 0,4 | 0,3 | 6 | | | 71,08 € | |
