        Bilyalı kilit pimleri, döner tetiklemeli ve döner başlıklı, plastik veya paslanmaz çelik

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde, paslanmaz çelik.
Bulon çelik veya paslanmaz çelik.
Döner düğme Termoplastik PA (poliamid) veya paslanmaz çelik.
Küre ve yay paslanmaz çelik.Model:Gövde yalın.
Bulon çelik temperlenmiş ve nikel kaplama.
Bulon paslanmaz çelik temperlenmiş.
Döner düğme cam elyaf takviyeli, siyah veya yalın.
Küre temperlenmiş.Bilgi:Montaj seçeneği 1 panel kalınlığı 6 veya 12 mm için.
Montaj seçeneği 2 panel kalınlığı 20 mm'ye kadar.
M2 veya M3 sabitleme vidaları dahil.
Tutma kuvveti aşılırsa, paneller arasında 0,1 mm'den fazla bir boşluk oluşur.

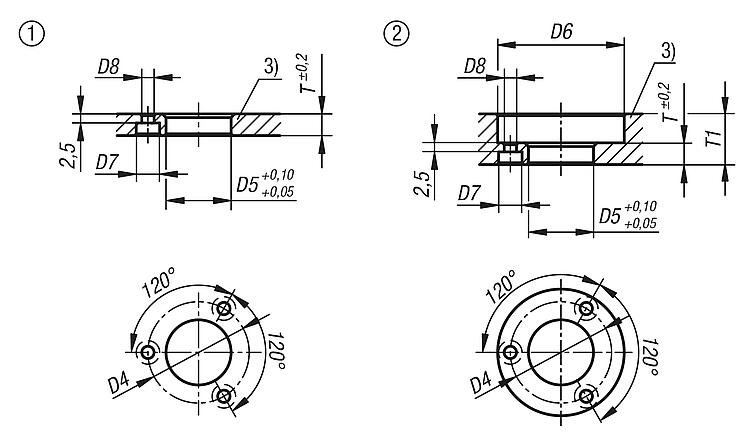

Dikkat:Belirtilen çekme kuvvetleri sadece 03192-02 montaj burçları ile birlikte geçerlidir.Aksesuar:Montaj burcu 03192-02.Çizim bilgisi:

1) Montaj seçeneği 1
2) Montaj seçeneği 2
3) Plaka

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 03192-01 Bilyalı kilit pimleri, döner tetiklemeli ve döner başlıklı, plastik veya paslanmaz çelik

278 kB

Bilyalı kilit pimleri

159 kB

Çizimler

Ürün seçimi/filtresi

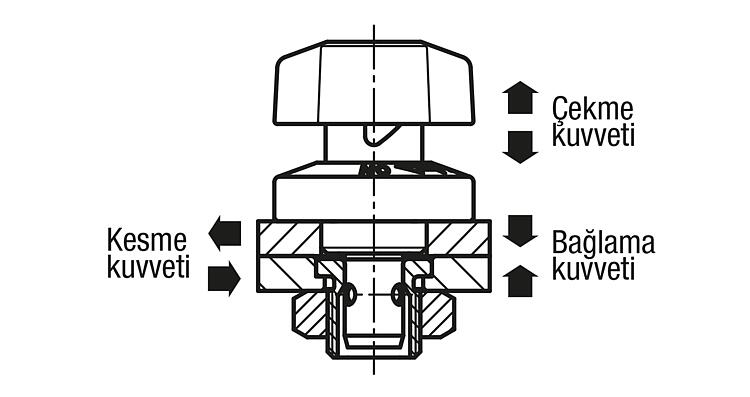

Sipariş numarası	Bileşen malzemesi	Tip 2	D	D1	D2	D3	D4	H	H1	L2	L5	M	D5	D6	D7	D8	T	T1	Tutma kuvveti N	Bağlama kuvveti N	Kesme kuvveti kN	Çekme kuvveti F kN	Sıcaklık dayanımı	Fiyat
03192-01-620	poliamid	bulon çelik	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	90	30	3	0,5	≤130 °C	37,38 €
03192-01-1022	poliamid	bulon çelik	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	150	50	9	1,5	≤130 °C	39,24 €
03192-01-1028	poliamid	bulon çelik	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	150	50	9	1,5	≤130 °C	39,24 €
03192-01-1620	paslanmaz çelik	pim paslanmaz çelik	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	90	30	3	0,5	≤130 °C	60,62 €
03192-01-11022	paslanmaz çelik	pim paslanmaz çelik	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	150	50	9	1,5	≤130 °C	63,41 €
03192-01-11028	paslanmaz çelik	pim paslanmaz çelik	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	150	50	9	1,5	≤130 °C	63,41 €
