03192Bilyalı kilit pimi çelik, dişli |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Gövde ve basma düğmesi: Çelik.
Küre, yay ve emniyet halkası: Paslanmaz çelik.
O-halka: FKM.Model:Gövde: Nikel kaplama.
Düğme: Temperlenmiş ve nikel kaplama.

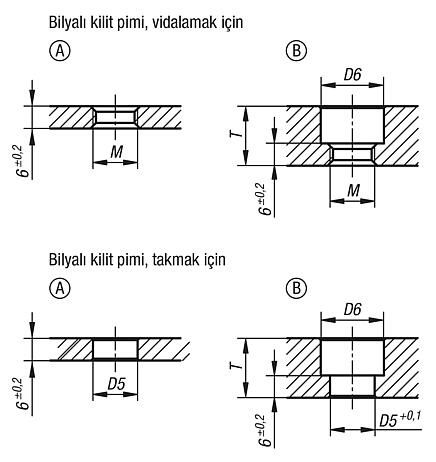

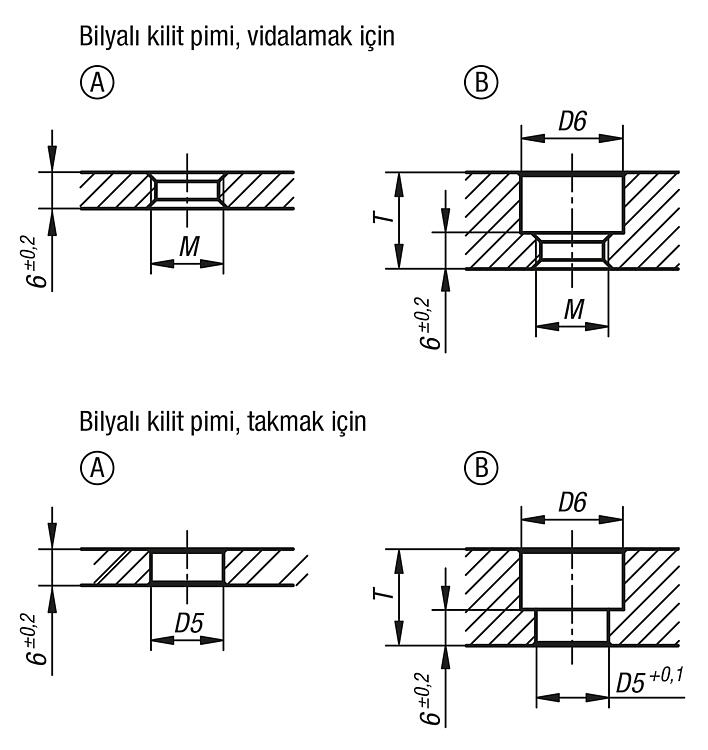

Küre: Temperlenmiş.Bilgi:Montaj boyutları Form A panel kalınlığı 6 mm için.
Montaj boyutları Form B panel kalınlığı 6 ila 16 mm için.
Tutma kuvveti aşılırsa, paneller arasında 0,1 mm'den fazla bir boşluk oluşur.
Dikkat:Belirtilen çekme kuvvetleri sadece 03192-02 montaj burçları ile birlikte geçerlidir.Aksesuar:Montaj burcu 03192-02.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | D | D1 | D2 | D3 | D4 | M | L1 | L2 | L5 | H | H1 | H2 | H3 | SW | D5 | D6 | T
maks. | Tutma kuvveti
N | Bağlama kuvveti
N | Kesme kuvveti
kN | | Sıcaklık
dayanımı
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03192-621 | 12 | 6 | 25 | 8 | - | M8 | 19 | 21 | 13,5 | 22,2 | 18 | 6 | 5,5 | 10 | 8 | 13 | 10 | 90 | 30 | 3 | 0,5 | ≤180 °C |  | | 32,69 € | | | 03192-1024 | 16 | 10 | 35 | 11 | 3 | M12x1,5 | 21,5 | 23,5 | 16 | 34,4 | 29 | 12 | 7 | 13 | 12 | 17 | 16 | 150 | 50 | 9 | 1,5 | ≤180 °C | | | 33,61 € | |
