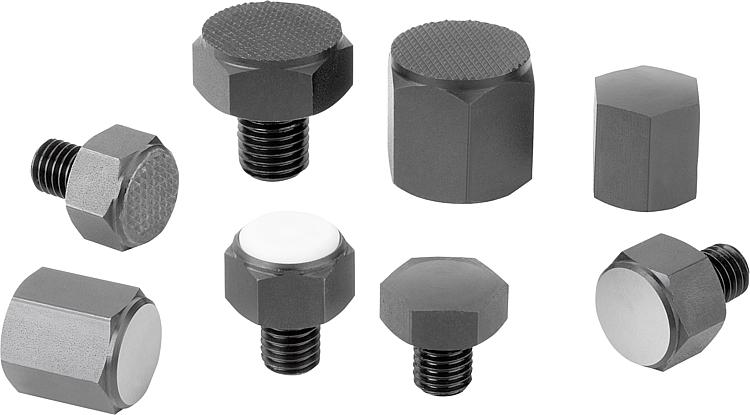

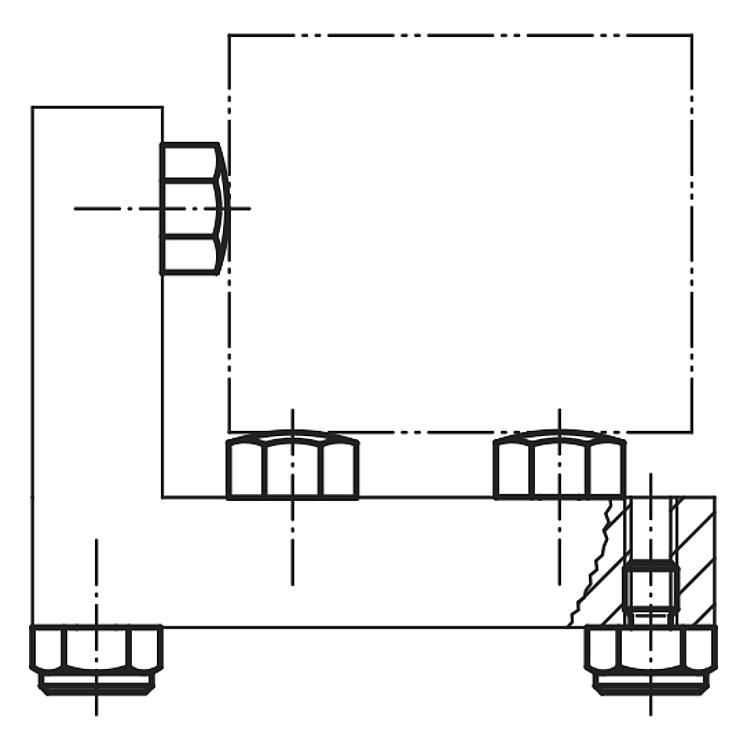

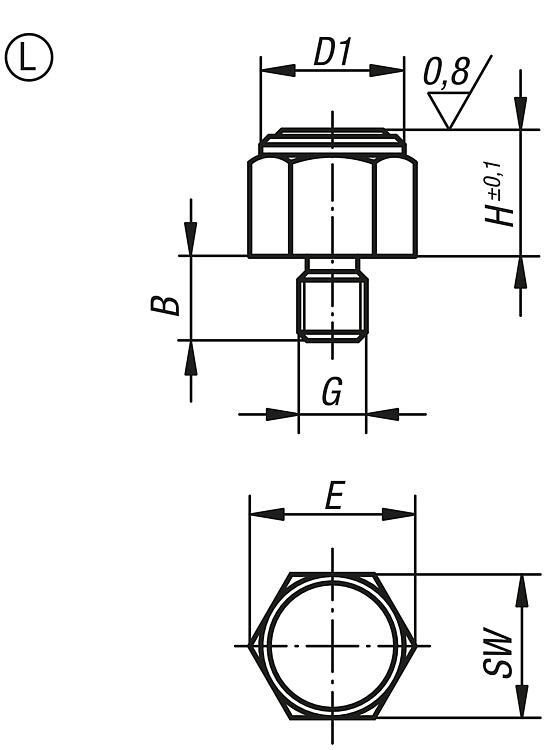

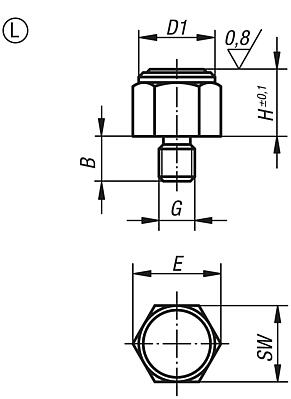

AçıklamaMalzeme:Kolay işlenir çelik.Model:sertleştirilmiş ve perdahlı.Bilgi:Konum ayakları, düzenek yapımında ve genel makine ve cihaz yapımında destekler, dayanaklar ve baskı parçaları olarak kullanılır.Çizim bilgisi:Form A: Dıştan dişli ve düz yüzey Form B: Dıştan dişli ve küre yüzey Form C: Dıştan dişli ve tırtıllı yüzey Form K: Dıştan dişli ve tırtıllı yüzey, sert metal Form L: Dıştan dişli ve POM eleman Form D: İçten dişli ve düz yüzey Form E: İçten dişli ve küre yüzey Form F: İçten dişli ve tırtıllı yüzey İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

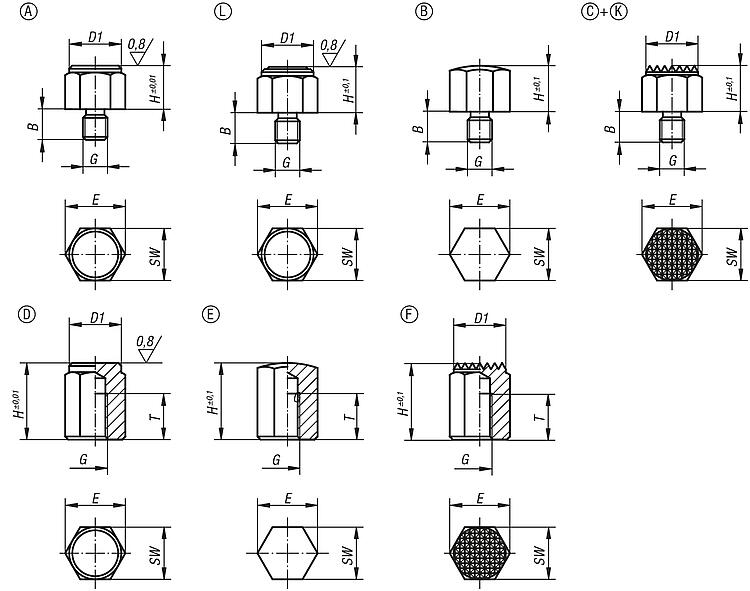

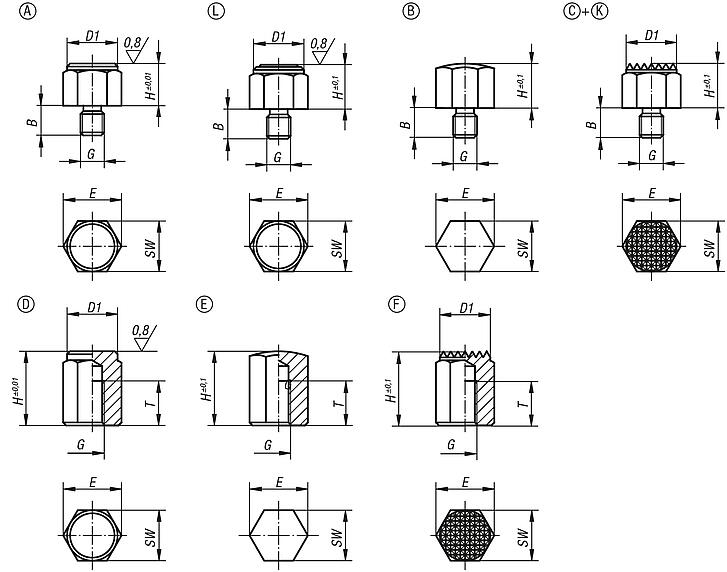

Çizimler (toplu genel bakış) |

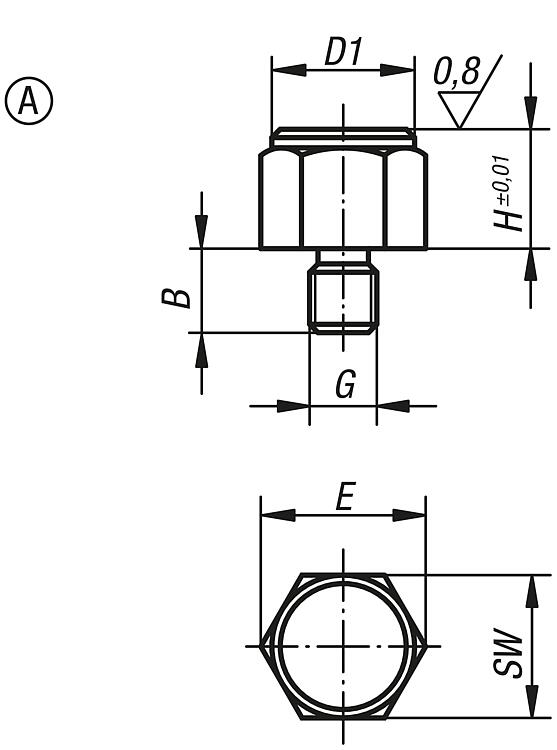

Sipariş numarası | Form | B | D1 | G | H | E | SW | Sıkma torku maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
---|
02040-108 | A | 8 | 13 | M6 | 8 | 14,4 | 13 | 8,5 | | | 11,87 € | | 02040-1104 | A | 10 | 13 | M6 | 10 | 14,4 | 13 | 8,5 | | | 12,55 € | | 02040-1081 | A | 10 | 17 | M8 | 8 | 19,4 | 17 | 18 | | | 13,25 € | | 02040-1101 | A | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | 14,32 € | | 02040-1103 | A | 12 | 19 | M10 | 10 | 21,9 | 19 | 32 | | | 14,79 € | | 02040-1152 | A | 12 | 19 | M10 | 15 | 21,9 | 19 | 32 | | | 14,79 € | | 02040-110 | A | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | 16,02 € | | 02040-115 | A | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | 16,02 € | | 02040-1151 | A | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | 37,46 € | | 02040-1201 | A | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | 38,31 € | |
|

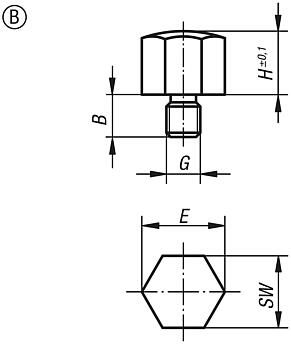

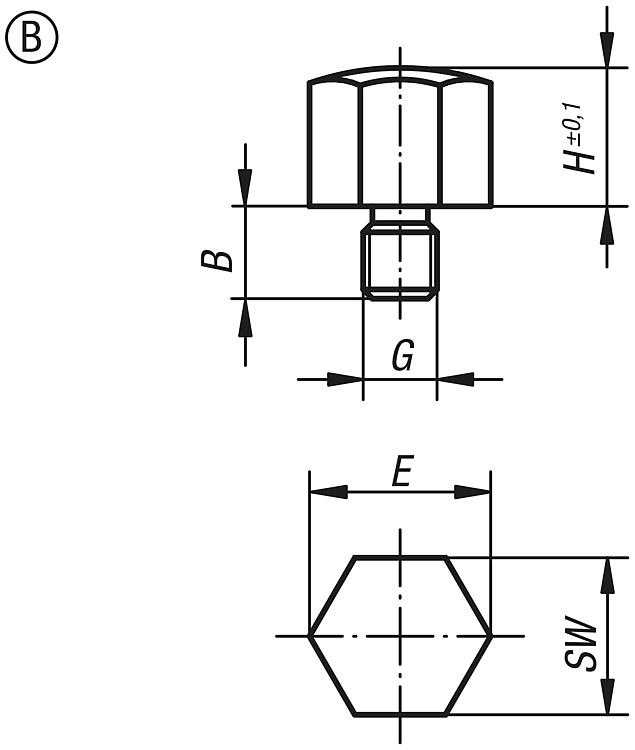

Sipariş numarası | Form | B | G | H | E | SW | Sıkma torku maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
---|
02040-208 | B | 8 | M6 | 8 | 14,4 | 13 | 8,5 | | | 9,88 € | | 02040-2104 | B | 10 | M6 | 10 | 14,4 | 13 | 8,5 | | | 10,48 € | | 02040-2081 | B | 10 | M8 | 8 | 19,4 | 17 | 18 | | | 11,06 € | | 02040-2101 | B | 10 | M8 | 10 | 19,4 | 17 | 18 | | | 11,96 € | | 02040-2103 | B | 12 | M10 | 10 | 21,9 | 19 | 32 | | | 12,75 € | | 02040-2152 | B | 12 | M10 | 15 | 21,9 | 19 | 32 | | | 12,75 € | | 02040-210 | B | 14 | M12 | 10 | 25,2 | 22 | 60 | | | 13,77 € | | 02040-215 | B | 14 | M12 | 15 | 25,2 | 22 | 60 | | | 13,98 € | | 02040-2151 | B | 19 | M16 | 15 | 33 | 30 | 140 | | | 27,82 € | | 02040-2201 | B | 19 | M16 | 20 | 33 | 30 | 140 | | | 28,70 € | |
|

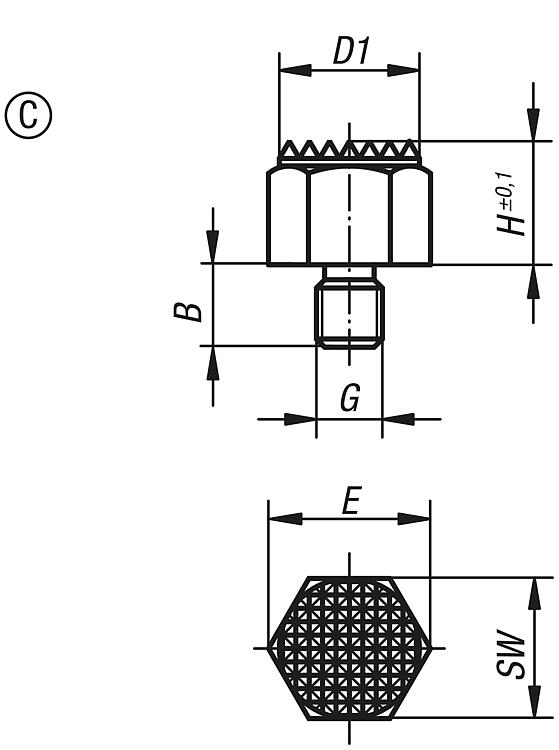

Sipariş numarası | Form | B | D1 | G | H | E | SW | Sıkma torku maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
---|
02040-308 | C | 8 | 13 | M6 | 8 | 14,4 | 13 | 8,5 | | | 11,30 € | | 02040-3102 | C | 10 | 13 | M6 | 10 | 14,4 | 13 | 8,5 | | | 12,01 € | | 02040-3081 | C | 10 | 17 | M8 | 8 | 19,4 | 17 | 18 | | | 12,66 € | | 02040-3101 | C | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | 13,72 € | | 02040-3103 | C | 12 | 19 | M10 | 10 | 21,9 | 19 | 32 | | | 14,35 € | | 02040-3152 | C | 12 | 19 | M10 | 15 | 21,9 | 19 | 32 | | | 14,35 € | | 02040-310 | C | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | 14,56 € | | 02040-315 | C | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | 14,56 € | | 02040-3151 | C | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | 34,75 € | | 02040-3201 | C | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | 35,75 € | |
|
Konum ayakları, dıştan dişli ve tırtıllı yüzeyli, sert metal, Form K |
daha fazla bilgi |
Sipariş numarası | Form | B | D1 | G | H | E | SW | Sıkma torku maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
---|
02040-7101 | K | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | 33,17 € | | 02040-710 | K | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | 40,55 € | | 02040-715 | K | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | 40,80 € | | 02040-7151 | K | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | 66,48 € | | 02040-7201 | K | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | 66,96 € | |
|
|

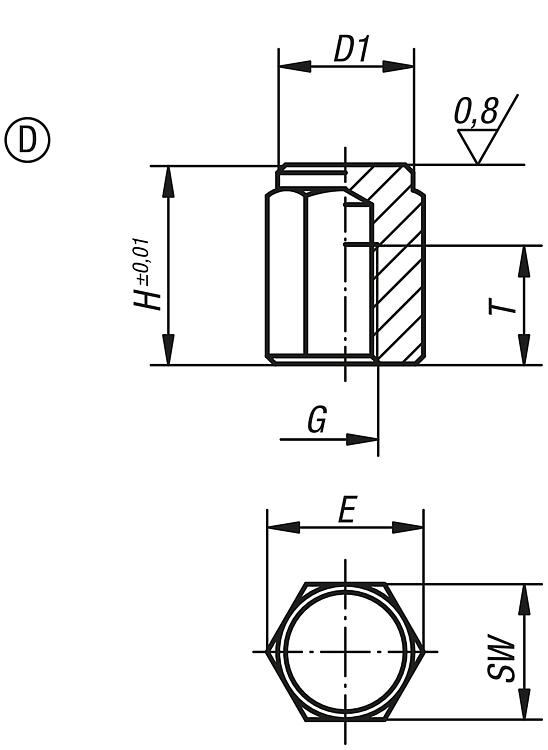

Sipariş numarası | Form | D1 | G | H | T | E | SW | CAD | Aks. | Fiyat | Sipariş et |
---|
02040-410 | D | 13 | M6 | 10 | 6 | 14,4 | 13 | | | 10,07 € | | 02040-4151 | D | 13 | M6 | 15 | 10 | 14,4 | 13 | | | 10,65 € | | 02040-4101 | D | 17 | M8 | 10 | 6 | 19,4 | 17 | | | 11,25 € | | 02040-415 | D | 17 | M8 | 15 | 6 | 19,4 | 17 | | | 12,13 € | | 02040-4251 | D | 17 | M8 | 25 | 16 | 19,4 | 17 | | | 13,58 € | | 02040-4201 | D | 19 | M10 | 20 | 10 | 21,9 | 19 | | | 12,75 € | | 02040-4302 | D | 19 | M10 | 30 | 15 | 21,9 | 19 | | | 13,19 € | | 02040-4401 | D | 19 | M10 | 40 | 15 | 21,9 | 19 | | | 14,19 € | | 02040-420 | D | 22 | M12 | 20 | 10 | 25,2 | 22 | | | 12,93 € | | 02040-425 | D | 22 | M12 | 25 | 15 | 25,2 | 22 | | | 13,29 € | | 02040-430 | D | 22 | M12 | 30 | 20 | 25,2 | 22 | | | 13,58 € | | 02040-440 | D | 22 | M12 | 40 | 25 | 25,2 | 22 | | | 14,28 € | | 02040-450 | D | 22 | M12 | 50 | 25 | 25,2 | 22 | | | 14,87 € | | 02040-4301 | D | 30 | M16 | 30 | 20 | 33 | 30 | | | 33,90 € | | 02040-4501 | D | 30 | M16 | 50 | 25 | 33 | 30 | | | 37,46 € | |
|
Sipariş numarası | Form | G | H | T | E | SW | CAD | Aks. | Fiyat | Sipariş et |
---|
02040-510 | E | M6 | 10 | 6 | 14,4 | 13 | | | 8,28 € | | 02040-5151 | E | M6 | 15 | 10 | 14,4 | 13 | | | 8,77 € | | 02040-5101 | E | M8 | 10 | 6 | 19,4 | 17 | | | 9,26 € | | 02040-515 | E | M8 | 15 | 6 | 19,4 | 17 | | | 10,06 € | | 02040-5251 | E | M8 | 25 | 16 | 19,4 | 17 | | | 10,38 € | | 02040-5201 | E | M10 | 20 | 10 | 21,9 | 19 | | | 11,03 € | | 02040-5302 | E | M10 | 30 | 15 | 21,9 | 19 | | | 11,47 € | | 02040-5401 | E | M10 | 40 | 15 | 21,9 | 19 | | | 12,18 € | | 02040-520 | E | M12 | 20 | 10 | 25,2 | 22 | | | 11,04 € | | 02040-525 | E | M12 | 25 | 15 | 25,2 | 22 | | | 11,14 € | | 02040-530 | E | M12 | 30 | 20 | 25,2 | 22 | | | 11,57 € | | 02040-540 | E | M12 | 40 | 25 | 25,2 | 22 | | | 12,29 € | | 02040-550 | E | M12 | 50 | 25 | 25,2 | 22 | | | 12,89 € | | 02040-5301 | E | M16 | 30 | 20 | 33 | 30 | | | 24,79 € | | 02040-5501 | E | M16 | 50 | 25 | 33 | 30 | | | 25,65 € | |
|
Sipariş numarası | Form | D1 | G | H | T | E | SW | CAD | Aks. | Fiyat | Sipariş et |
---|
02040-610 | F | 13 | M6 | 10 | 6 | 14,4 | 13 | | | 9,40 € | | 02040-6151 | F | 13 | M6 | 15 | 10 | 14,4 | 13 | | | 10,20 € | | 02040-6101 | F | 17 | M8 | 10 | 6 | 19,4 | 17 | | | 10,78 € | | 02040-615 | F | 17 | M8 | 15 | 6 | 19,4 | 17 | | | 11,65 € | | 02040-6251 | F | 17 | M8 | 25 | 16 | 19,4 | 17 | | | 11,93 € | | 02040-6201 | F | 19 | M10 | 20 | 10 | 21,9 | 19 | | | 11,89 € | | 02040-6302 | F | 19 | M10 | 30 | 15 | 21,9 | 19 | | | 12,33 € | | 02040-6401 | F | 19 | M10 | 40 | 15 | 21,9 | 19 | | | 13,19 € | | 02040-620 | F | 22 | M12 | 20 | 10 | 25,2 | 22 | | | 11,96 € | | 02040-625 | F | 22 | M12 | 25 | 15 | 25,2 | 22 | | | 12,29 € | | 02040-630 | F | 22 | M12 | 30 | 20 | 25,2 | 22 | | | 12,47 € | | 02040-640 | F | 22 | M12 | 40 | 25 | 25,2 | 22 | | | 13,29 € | | 02040-650 | F | 22 | M12 | 50 | 25 | 25,2 | 22 | | | 13,98 € | | 02040-6301 | F | 30 | M16 | 30 | 20 | 33 | 30 | | | 31,42 € | | 02040-6501 | F | 30 | M16 | 50 | 25 | 33 | 30 | | | 32,74 € | |
|
